SDD ES PROFINET

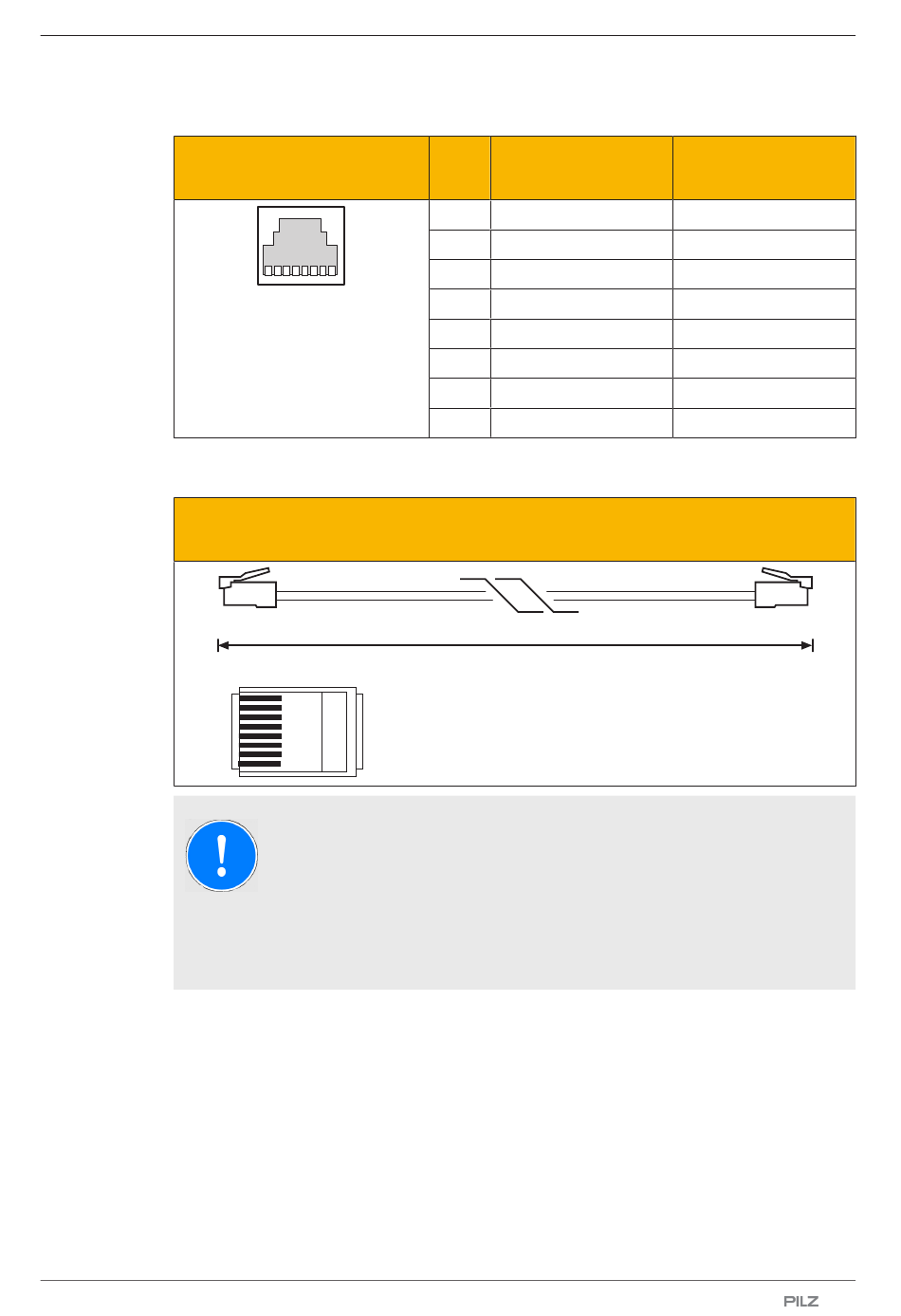

Schnittstellenbelegung
RJ45-Buchse
8-polig
RJ45-Verbindungskabel
RJ45-Stecker
8-polig
Prozessdatenaustausch
Die RJ45-Schnittstellen des internen Autosensing Switch ermöglichen den Prozessdaten-
austausch mit anderen Ethernet-Teilnehmern eines Netzwerks.
Das Produkt SDD ES PROFINET kann auch über einen Sternverteiler (Hub oder Switch)
an das Ethernet angeschlossen werden.
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
8
1
10BaseT-Kabel oder 100BaseTX-Kabel
8
1
WICHTIG
Beachten Sie bei der Steckverbindung, dass Datenkabel und Stecker nur
bedingt mechanisch belastbar sind. Sorgen Sie durch geeignete konstrukti-
ve Maßnahmen für die Unempfindlichkeit der Steckverbindung gegen er-
höhte mechanische Beanspruchung (z. B. durch Schock, Vibration). Solche
Maßnahmen sind zum Beispiel feste Verlegung mit Zugentlastung.
PIN
Standard
1
TD+ (Transmit+)
2
TD- (Transmit-)
3
RD+ (Receive+)
4
n.c.
5
n.c.
6
RD- (Receive-)
7
n.c.
8
n.c.
max. 100 m
Crossover
RD+ (Receive+)
RD- (Receive-)
TD+ (Transmit+)
n.c.
n.c.
TD- (Transmit-)
n.c.
n.c.
| 15
