SDD ES PROFINET

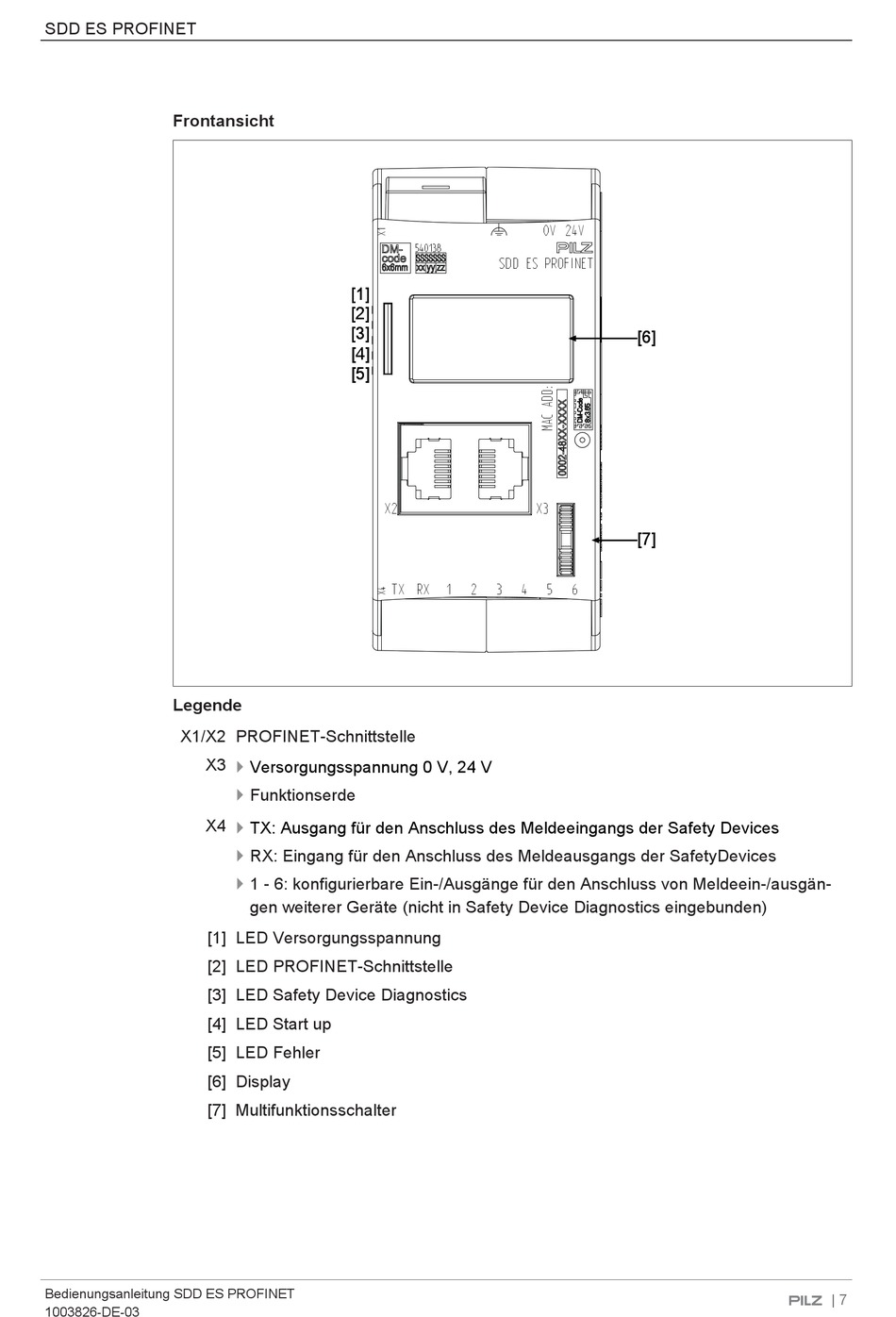

Frontansicht
Legende
X1/X2 PROFINET-Schnittstelle
X3
X4
[1] LED Versorgungsspannung
[2] LED PROFINET-Schnittstelle
[3] LED Safety Device Diagnostics
[4] LED Start up
[5] LED Fehler
[6] Display
[7] Multifunktionsschalter
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
[1]
[1]
[2]
[2]
[3]
[3]
[4]
[4]
[5]
[5]
}
Versorgungsspannung 0 V, 24 V
}
Funktionserde
}
TX: Ausgang für den Anschluss des Meldeeingangs der Safety Devices
}
RX: Eingang für den Anschluss des Meldeausgangs der SafetyDevices
}
1 - 6: konfigurierbare Ein-/Ausgänge für den Anschluss von Meldeein-/ausgän-
gen weiterer Geräte (nicht in Safety Device Diagnostics eingebunden)
[6]
[6]
[7]
[7]
| 7
