SDD ES PROFINET

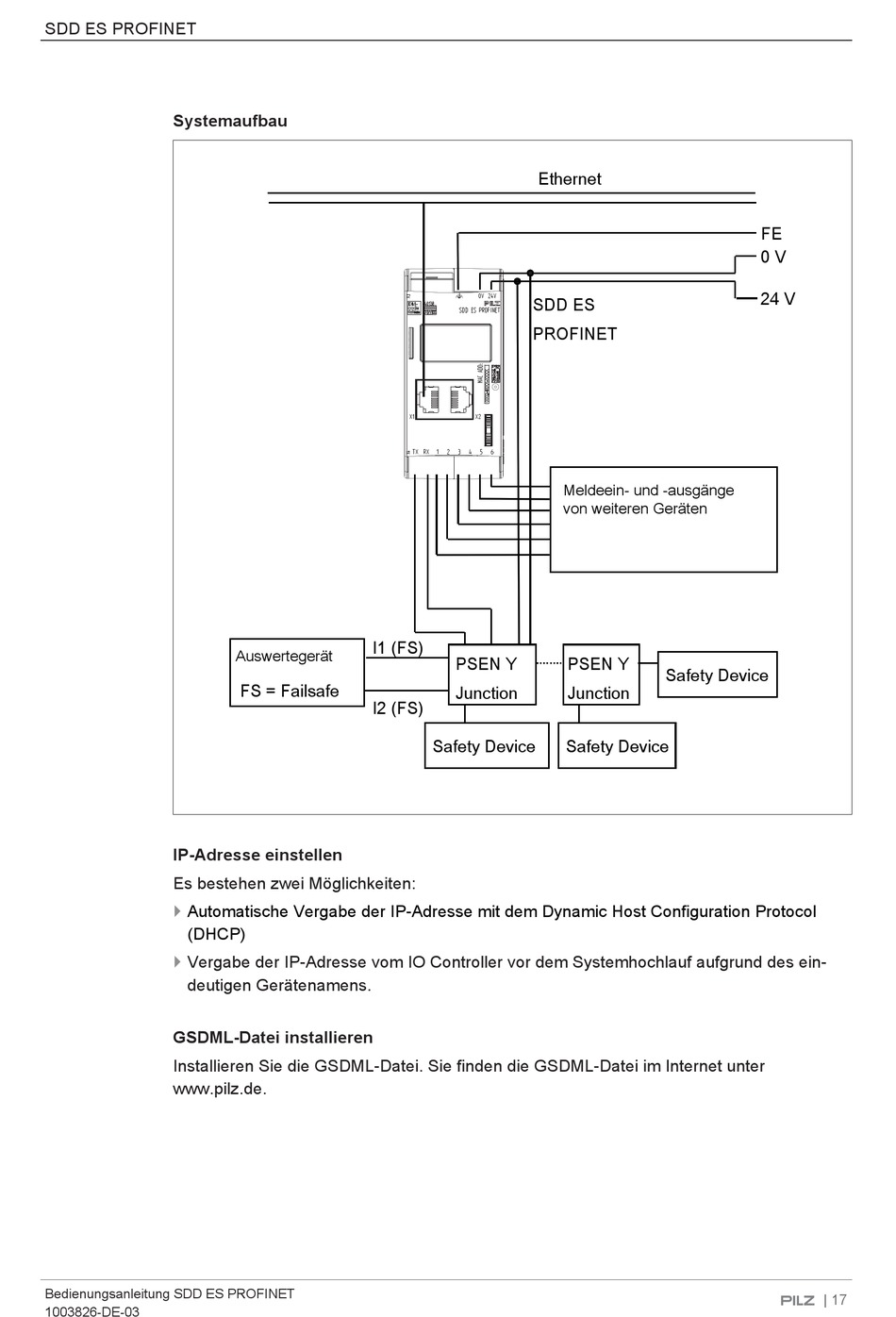

Systemaufbau
IP-Adresse einstellen
Es bestehen zwei Möglichkeiten:
}
Automatische Vergabe der IP-Adresse mit dem Dynamic Host Configuration Protocol
(DHCP)
}
Vergabe der IP-Adresse vom IO Controller vor dem Systemhochlauf aufgrund des ein-
deutigen Gerätenamens.
GSDML-Datei installieren
Installieren Sie die GSDML-Datei. Sie finden die GSDML-Datei im Internet unter
www.pilz.de.
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
I1 (FS)
Auswertegerät
FS = Failsafe
I2 (FS)
Ethernet
SDD ES
PROFINET
Meldeein- und -ausgänge
von weiteren Geräten
PSEN Y
PSEN Y
Junction
Junction
Safety Device
Safety Device
FE
0 V
24 V
Safety Device
| 17
