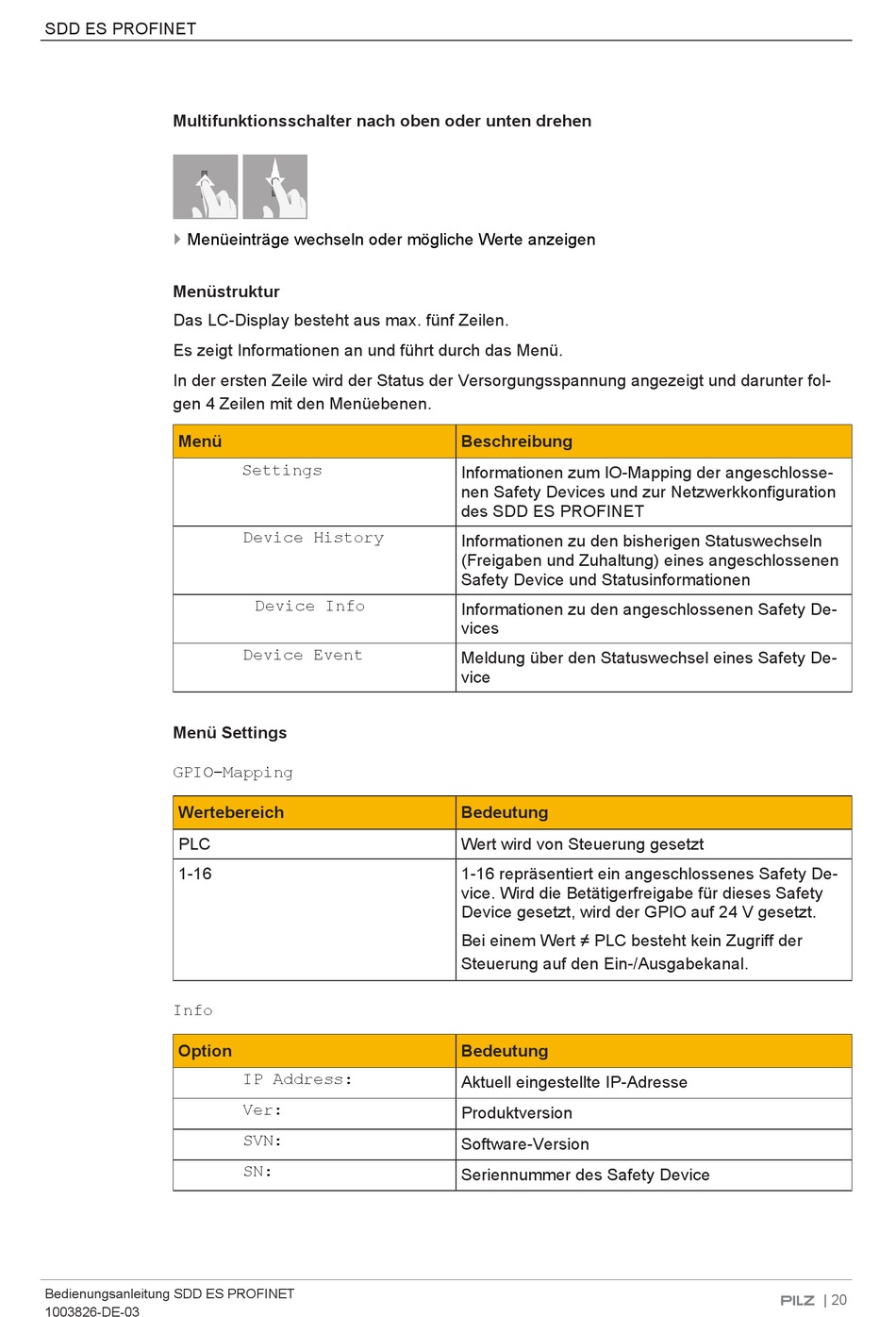

SDD ES PROFINET
Multifunktionsschalter nach oben oder unten drehen
}
Menüeinträge wechseln oder mögliche Werte anzeigen
Menüstruktur
Das LC-Display besteht aus max. fünf Zeilen.
Es zeigt Informationen an und führt durch das Menü.
In der ersten Zeile wird der Status der Versorgungsspannung angezeigt und darunter fol-
gen 4 Zeilen mit den Menüebenen.
Menü
Menü Settings
GPIO-Mapping
Wertebereich
PLC
1-16
Info
Option
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
Settings
Device History
Device Info
Device Event
IP Address:
Ver:
SVN:
SN:
Beschreibung
Informationen zum IO-Mapping der angeschlosse-
nen Safety Devices und zur Netzwerkkonfiguration
des SDD ES PROFINET
Informationen zu den bisherigen Statuswechseln
(Freigaben und Zuhaltung) eines angeschlossenen
Safety Device und Statusinformationen
Informationen zu den angeschlossenen Safety De-
vices
Meldung über den Statuswechsel eines Safety De-
vice
Bedeutung
Wert wird von Steuerung gesetzt
1-16 repräsentiert ein angeschlossenes Safety De-
vice. Wird die Betätigerfreigabe für dieses Safety
Device gesetzt, wird der GPIO auf 24 V gesetzt.
Bei einem Wert ≠ PLC besteht kein Zugriff der
Steuerung auf den Ein-/Ausgabekanal.
Bedeutung
Aktuell eingestellte IP-Adresse
Produktversion
Software-Version
Seriennummer des Safety Device
| 20
