SDD ES PROFINET

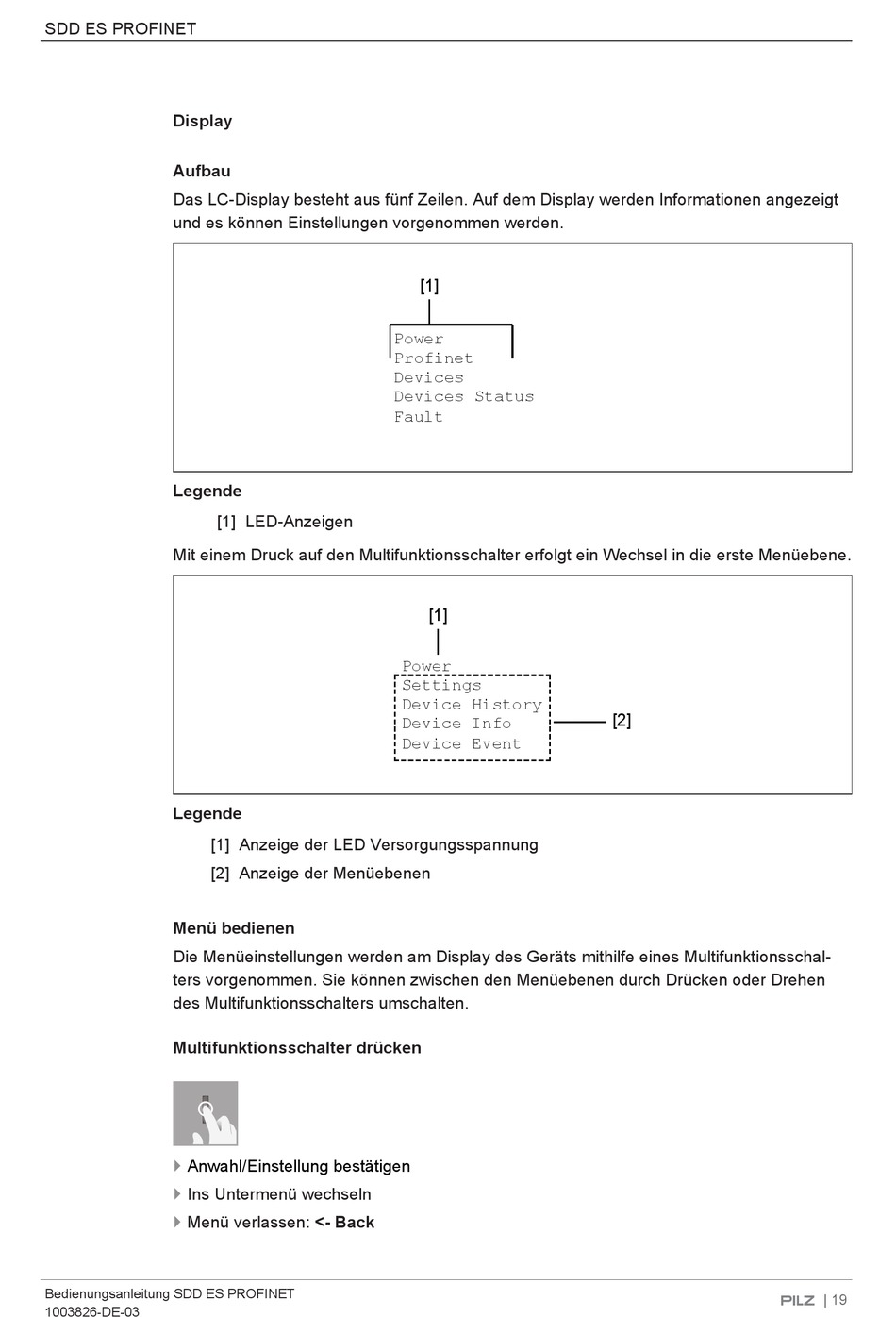

Display
Aufbau
Das LC-Display besteht aus fünf Zeilen. Auf dem Display werden Informationen angezeigt
und es können Einstellungen vorgenommen werden.
Legende
Mit einem Druck auf den Multifunktionsschalter erfolgt ein Wechsel in die erste Menüebene.
Legende
[1] Anzeige der LED Versorgungsspannung
[2] Anzeige der Menüebenen
Menü bedienen
Die Menüeinstellungen werden am Display des Geräts mithilfe eines Multifunktionsschal-
ters vorgenommen. Sie können zwischen den Menüebenen durch Drücken oder Drehen
des Multifunktionsschalters umschalten.
Multifunktionsschalter drücken
}
Anwahl/Einstellung bestätigen
}
Ins Untermenü wechseln
}
Menü verlassen: <- Back
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
[1] LED-Anzeigen
[1]
Power
Profinet
Devices
Devices Status
Fault
[1]
Power
Settings
Device History
Device Info
Device Event
[2]
| 19
