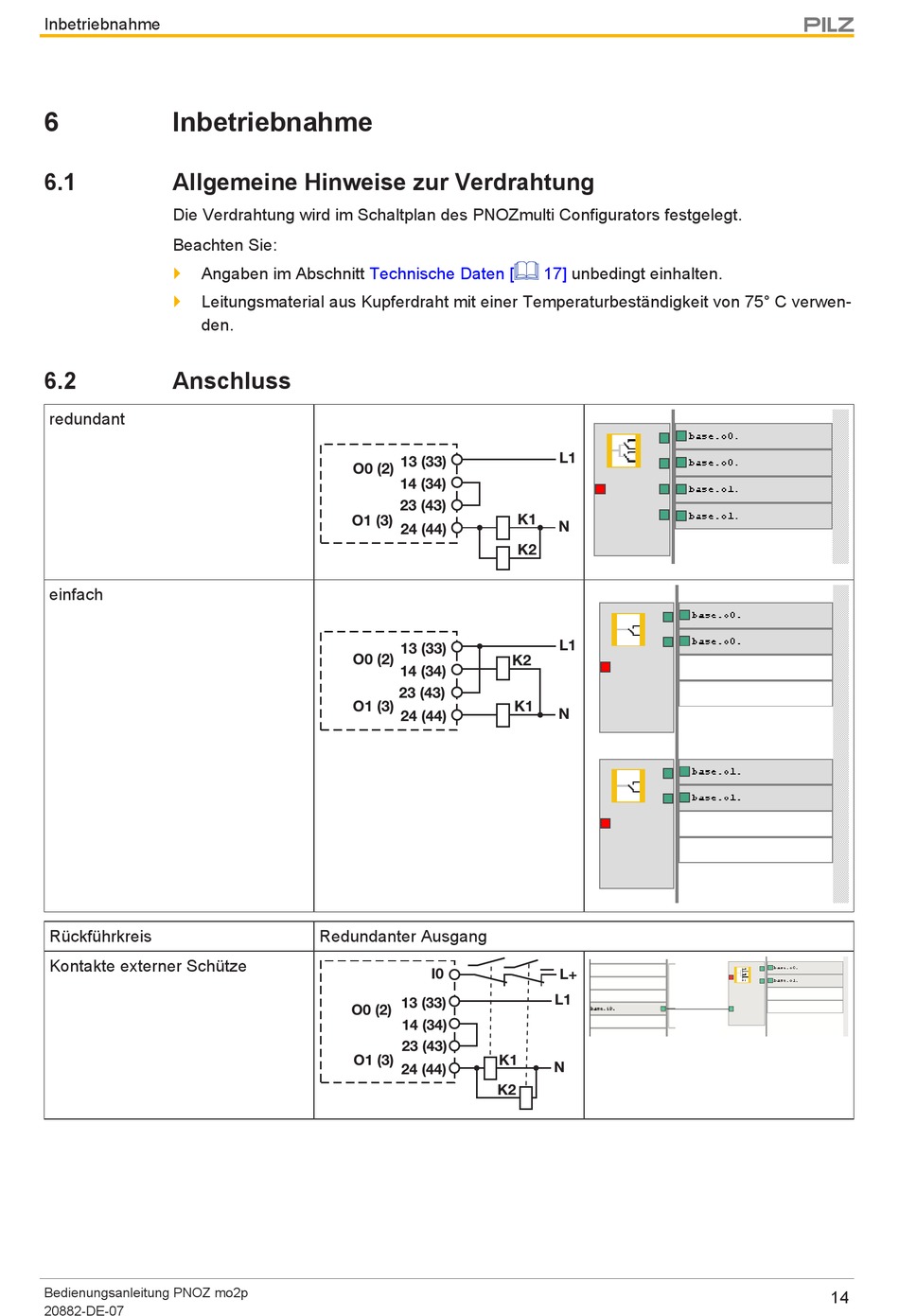

Inbetriebnahme
6 Inbetriebnahme
6.1 Allgemeine Hinweise zur Verdrahtung
Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt
} Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75° C verwen-
den.
6.2 Anschluss
redundant
einfach
Rückführkreis
Kontakte externer Schütze
Bedienungsanleitung PNOZ mo2p
20882-DE-07
Technische Daten [
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
Redundanter Ausgang
I0
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
17] unbedingt einhalten.
