5. PRODUCTBESCHRIJVING EN TECHNISCHE PARAMETERS

5.1. PRODUCTBESCHRIJVING
Het product dat wordt beschreven in deze gebruiksaanwijzing (MM40 – STABILISATOR) zorgt
voor een constante, gereduceerde toevoer van medisch gas, waarbij van de eerste naar de
tweede leiding kan worden gewisseld.
I1, I2 – INLAATVERBINDINGEN
I1 is een inlaatverbinding voor de toevoer van gas naar de reductie-unit vanuit het
hogedrukspruitstuk (bijv. MM90, MM40). I2 is een tweede optionele inlaatverbinding die
is bedoeld om vanuit een cryogene tank gas toe te voeren naar de reductie-unit. Beide
inlaatverbindingen zijn uitgerust met een G1/2" mannelijke schroefdraad; soldeeradapters
maken deel uit van de levering.
F1, F2 – FILTERS
De beide inlaten I1 en I2 zijn uitgerust met filters die voorkomen dat verontreinigingen in de
reductie-unit binnendringen die de reductie-unit kunnen beschadigen.
M1 – INLAATMETER
Inlaatmeter M1 geeft de parameter van de inlaatgasdruk aan de inlaatzijde van de unit weer. Als
de parameter van de inlaatdruk bij I1 afwijkt van I2, geeft meter M1 de hoogste van de twee aan.
V1,V2 – INLAATKOGELKLEPPEN
De unit is uitgerust met twee inlaatkogelkleppen die de toevoer van gasdruk naar elk van de
drukregelaars R1, R2 opent en sluit.
R1, R2 – SECUNDAIRE GASDRUKREGELAARS
De MM40 – STABILISATOR bevat twee secundaire gasdrukregelaars. Gasdrukregelaars
beperken de inlaatgasdruk vanaf het hogedrukspruitstuk of de cryogene tank naar de
distributiedruk die wordt gebruikt in inlaatpunten. Een van de gasdrukregelaars wordt altijd
gebruikt als de hoofdregelaar terwijl de tweede gesloten is en gereed is voor gebruik indien de
hoofdregelaar defect raakt. Informatie over de juiste instelling van de regelaars is te vinden in
paragraaf 6.8 en bijlage 1 – Technische specificatie en prestatiegegevens.
R1
F2
V1
F1
M1
V2
R2

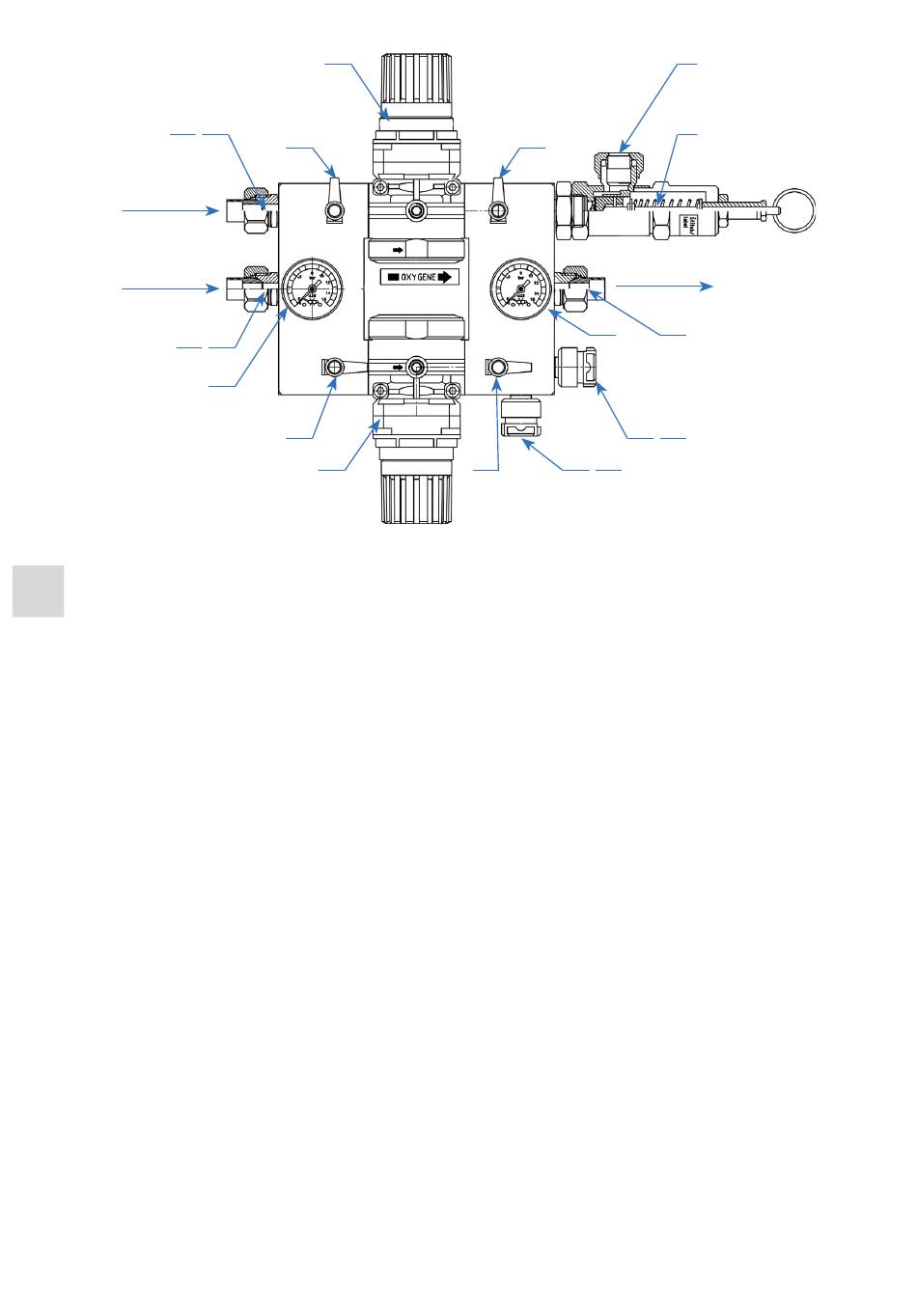

Fig. 1: Beschrijving MM40 - STABILISATOR
V3
Gas source
M2
V4 C3 T3
