I2
Vstup zdroje
plynu
Vstup zdroje
CS
plynu
I1
5. POPIS VÝROBKU A TECHNICKÉ PARAMETRY
5.1. POPIS VÝROBKU
Výrobek popsaný v tomto návodu (MM40 - STABILIZER) zajišťuje nepřetržitou dodávku
medicinálního plynu díky funkci přepínání jedné a druhé rozvodné větve redukovaného plynu.
I1, I2 - KONCOVKY PRO NAPOJENÍ PŘÍVODNÍHO POTRUBÍ
I1 je koncovka vstupního připojení určené pro napájení zařízení z vysokotlaké redukční
stanice (např. MM90, MM40). I2 je druhý volitelný vstup, který je určen pro napájení zařízení
z kryogenního zásobníku. Oba vstupy jsou vybaveny závitem G1/2" s přiloženými pájecími
adaptéry pro potrubí.
F1, F2 - FILTRY
Oba vstupy I1 i I2 obsahují filtr, který zabraňuje proniknutí případné kontaminace do redukčních
ventilů a následného poškození redukčních ventilů.
M1- VSTUPNÍ MANOMETR
Vstupní manometr ukazuje hodnotu tlaku vstupujícího plynu na vstupní straně jednotky. Pokud
jsou tlaky ze vstupů I1 a I2 rozdílné, zobrazuje tlak vstupu, který je vyšší.
V1, V2 - VSTUPNÍ KULOVÉ VENTILY
Zařízení je vybaveno dvěma kulovými ventily uzavírající nebo otevírající vstup plynu do
jednotlivých redukčních ventilů R1, R2.
R1, R2 - PODRUŽNÉ REDUKČNÍ VENTILY PLYNŮ
MM40 - STABILIZER obsahuje dva redukční ventily. Redukční ventily redukují tlak vstupujícího
plynu z vysokotlaké redukční jednotky, kryogenního zásobníku na distribuční tlak používaný
v nemocničních plynových zásuvkách. Jeden z ventilů je vždy používán jako hlavní a druhý je
zavřený a přípraven pro stav případné poruchy hlavního ventilu. Informace ohledně nastavení
produktu naleznete v Příloze 1 - technická a provozní data, který je součástí dodávky.
V3, V4 - VÝSTUPNÍ KULOVÉ VENTILY
Zařízení je vybaveno dvěma kulovými ventily uzavírající nebo otevírající výstup plynu z
jednotlivých redukčních ventilů R1, R2 do distribučního potrubí.
R1
F2
V1
F1
M1
V2
R2

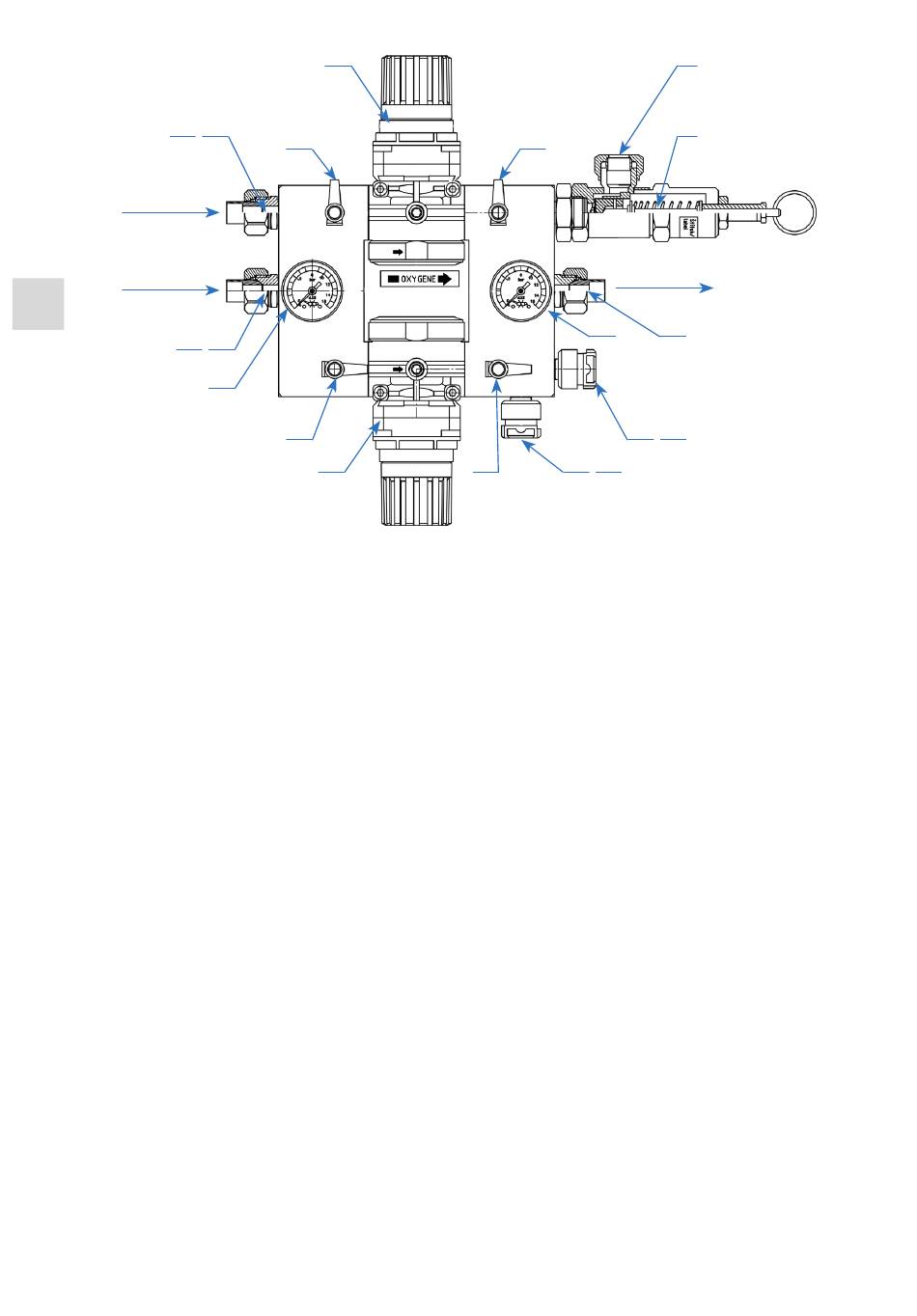

Fig. 1: MM40 - STABILIZER - popis
V3
Výstup zdroje
M2
C2
V4
C3
T3
16/88
E1
S1
plynu
01
T2
