GCE MM40 - STABILIZER Bedienungsanleitung Seite 44

I2
Gasinlopp
Gasinlopp
I1
SV

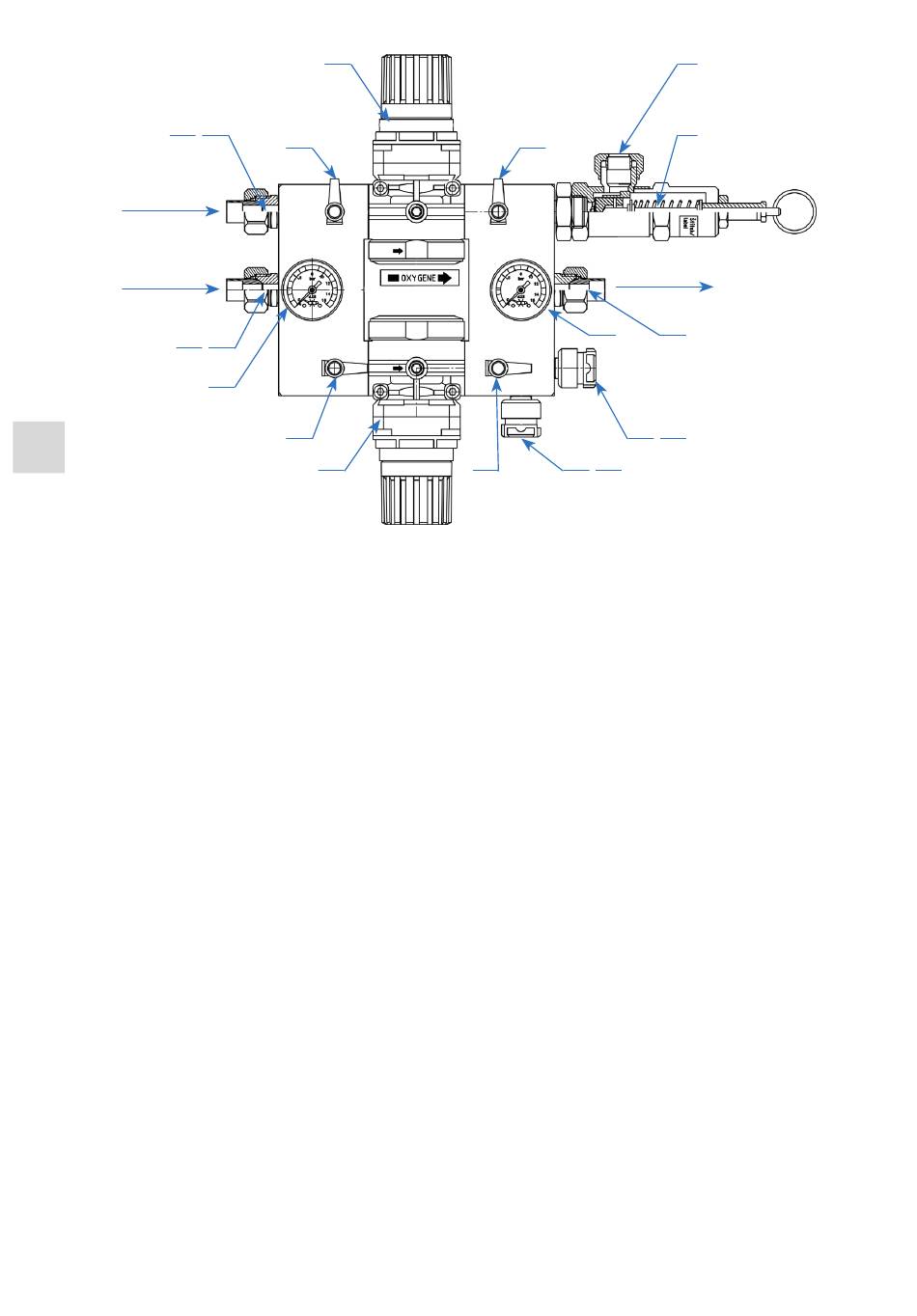

Fig. 4: Beskrivning av MM40 - STABILIZER - övre distributions linjen inaktiv (V1 och V3 i stängt läge),
dra ut reglaget till regulator R2 med kraft för att låsa upp det och ställ in önskat utloppstryck.
•
Utloppstrycket kan avläsas på manometer M2.
skjut in reglaget till regulator R2 så att det låses.
•
7. DRIFT
7.1. DRIFTSSÄTTNING
När enheten är installerad och de önskade parametrarna inställda:
Kontrollera att kulventilerna V1, V2, V3 och V4 är stängda
•
Kontrollera trycknivån på inkommande gas på manometer M1 och kontrollera att gas finns
•
tillgänglig på enhetens inlopp
Öppna kulventil V1 LÅNGSAMT
•
Öppna kulventil V3 LÅNGSAMT varvid enheten börjar leverera gas till distributionsledningen
•
över regulator R1
Kontrollera nivån på utgående reducerat tryck på manometer M2 och kontrollera att trycket är
•
inställt på önskad nivå. Om inte, rättas detta till, se kap. 6.8.
På detta sätt blir reduceringsventil R1 den levererande och R2 reserv. Låt aldrig båda ventilerna
•
vara öppna samtidigt.
7.2. VÄXLING AV DRIFTSSIDA
Vi rekommenderar att driftssida växlas en gång per månad, så att inte det uppstår någon
oväntad situation av att den andra reservventilen inte fungerar om den skulle behövas.
Växling från reduceringsventil R1 till R2:
Kontrollera nivån på ingående tryck på manometer M1 och kontrollera att gas finns tillgänglig
•
på enhetens ingång.
Öppna kulventil V2 LÅNGSAMT.
•
Öppna kulventil V4 LÅNGSAMT.
•
Stäng kulventilerna V1 och V3, varvid flödet över reduceringsventil R1 stängs.
•
Kontrollera nivån på utgående reducerat tryck på manometer M2 och kontrollera att trycket är
•
inställt på önskad nivå. Om inte, rättas detta till, se kap. 6.8.
På detta sätt blir reduceringsventil R2 den levererande och R1 reserv.
R1
F2
V1
F1
M1
V2
R2
undre distributions linjen aktiv (V2 och V4 i öppet läge)
V3
Gasutlopp
M2
V4 C3 T3
44/88
E1
S1
01
C2 T2
