I2
Source
de gaz
Source
de gaz
I1
FR

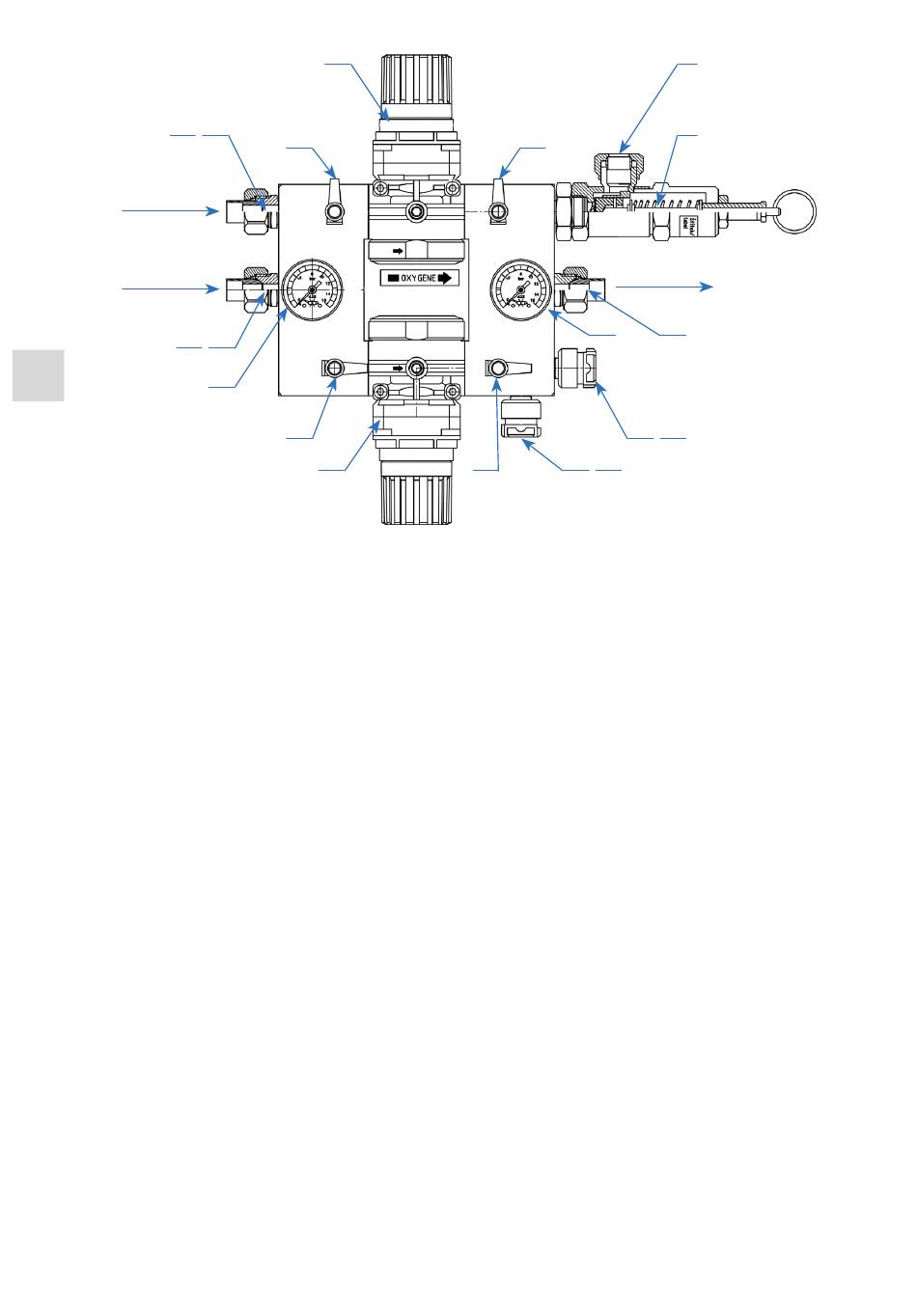

Fig. 4: Description de MM40 – STABILISATEUR – ligne supérieure non active (V1 et V3 dans
position fermée) ; ligne inférieure active (V2 et V4 dans position ouverte)
7. OPERATION
7.1. MISE EN MARCHE
Quand la station est complètement installée et réglée aux paramètres souhaités:
Contrôlez si les vannes sphériques V1, V2, V3 et V4 sont fermées.
•
Contrôlez la valeur de pression de gaz d'entrée sur le manomètre M1 et assurez-vous que le
•
gaz arrive à l'entrée de l'équipement.
LENTEMENT ouvrez la vanne sphérique V1
•
LENTEMENT ouvrez la vanne sphérique V3, la station commence à fournir la pression de
•
distribution dans le tuyau à travers le régulateur R1.
Contrôlez la valeur de pression de sortie réduite sur le manomètre M2 et assurez-vous que
•
la pression est réglée à la valeur demandée. Sinon, faites une correction – voir Chapitre 6.8.
Ainsi, le détenteur R1 devient le détendeur fournisseur et R2 de réserve. Ne jamais laisser les
•
deux valves ouvertes en même temps.
7.2. INVERSION DU COTE D'OPERATION
L'inversion du côté en opération est recommandée une fois par mois afin de vérifier que le côté
en réserve sera opérationnel en cas de besoin.
Commutation de détendeur R1 au détendeur R2:
Contrôlez la valeur de pression de gaz d'entrée sur le manomètre M1 et assurez-vous que le
•
gaz arrive à l'entrée de l'équipement.
LENTEMENT ouvrez la vanne sphérique V2
•
LENTEMENT ouvrez la vanne sphérique V4.
•
Fermez les vannes sphériques V1 et V3, ce qui ferme le débit à travers le détendeur R1.
•
Contrôlez la valeur de pression de sortie réduite sur le manomètre M2 et assurez-vous que
•
la pression est réglée à la valeur demandée. Sinon, faites une correction – voir Chapitre 6.8.
Ainsi, le détenteur R2 devient le détendeur fournisseur et R1 de réserve.
•
R1
F2
V1
F1
M1
V2
R2
V3
M2
V4 C3 T3
32/88
E1
S1
Sortie
de gaz
01
C2 T2
