En manipulant les gaz médicaux, il faut absolument éviter le contact entre lesdits gaz et l'huile
ou la graisse. Ceci signifie que les mains, l'outillage et l'habit de travail doivent être bien
propres, sans traces d'huile ou de graisse. L'accessoire utilisé pour une prestation de service
doit être compatible avec le gaz relatif et pour l'utiliser avec
A - A
l'oxygène, il doit être également dégraissé. Malgré le fait que
le produit soit livré dans cet état, il faut s'assurer de bonnes
conditions de stockage et de manipulation.
Il est interdit de graisser l'appareil et les pièces détachées.
cheville
6.1. FIXATION AU MUR
Merci de définir l'emplacement de la station avec un la personne
responsable de l'installation. Fixer la station à la bonne hauteur.
Les trous de montage pour fixer la station de détente sont
visualisés sur l'image ci-dessous.
FR
Prenez en compte que les seules vis du haut retiennent le
poids entier de la station de détente. La taille des vis utilisées
doit correspondre à la charge totale.
cheville
6.2. MONTAGE DES RACCORDS I1 ET I2
Par brasage, raccordez le tuyau d'un diamètre correspondant.
6.3. MONTAGE DE RACCORD O1
(350)
200
176
Fixing
A
cheville
A
Fixing
(75)

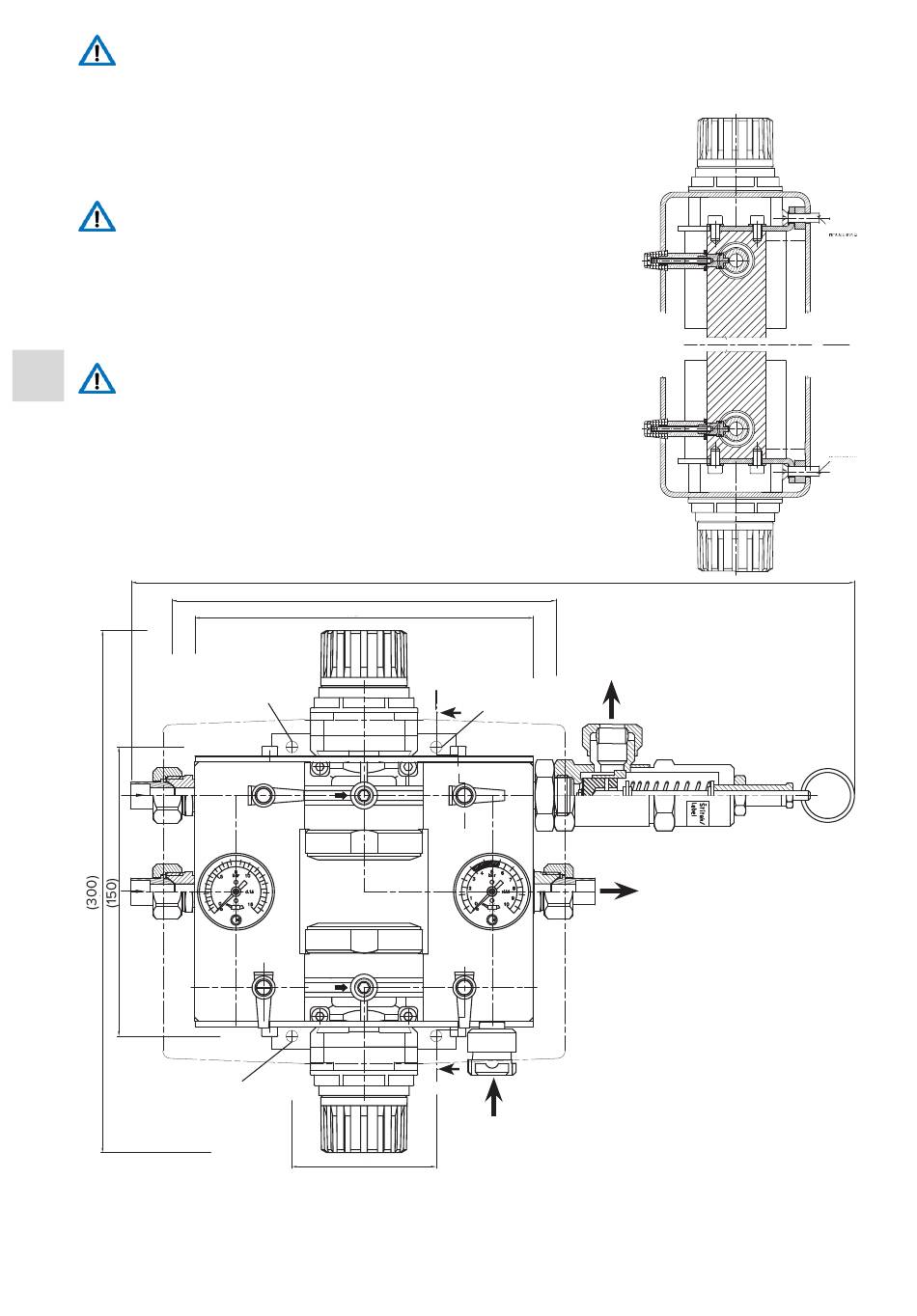

Fig. 2: Installation sur le mur
