I2
Vstup zdroje
plynu
Vstup zdroje
CS
plynu
I1

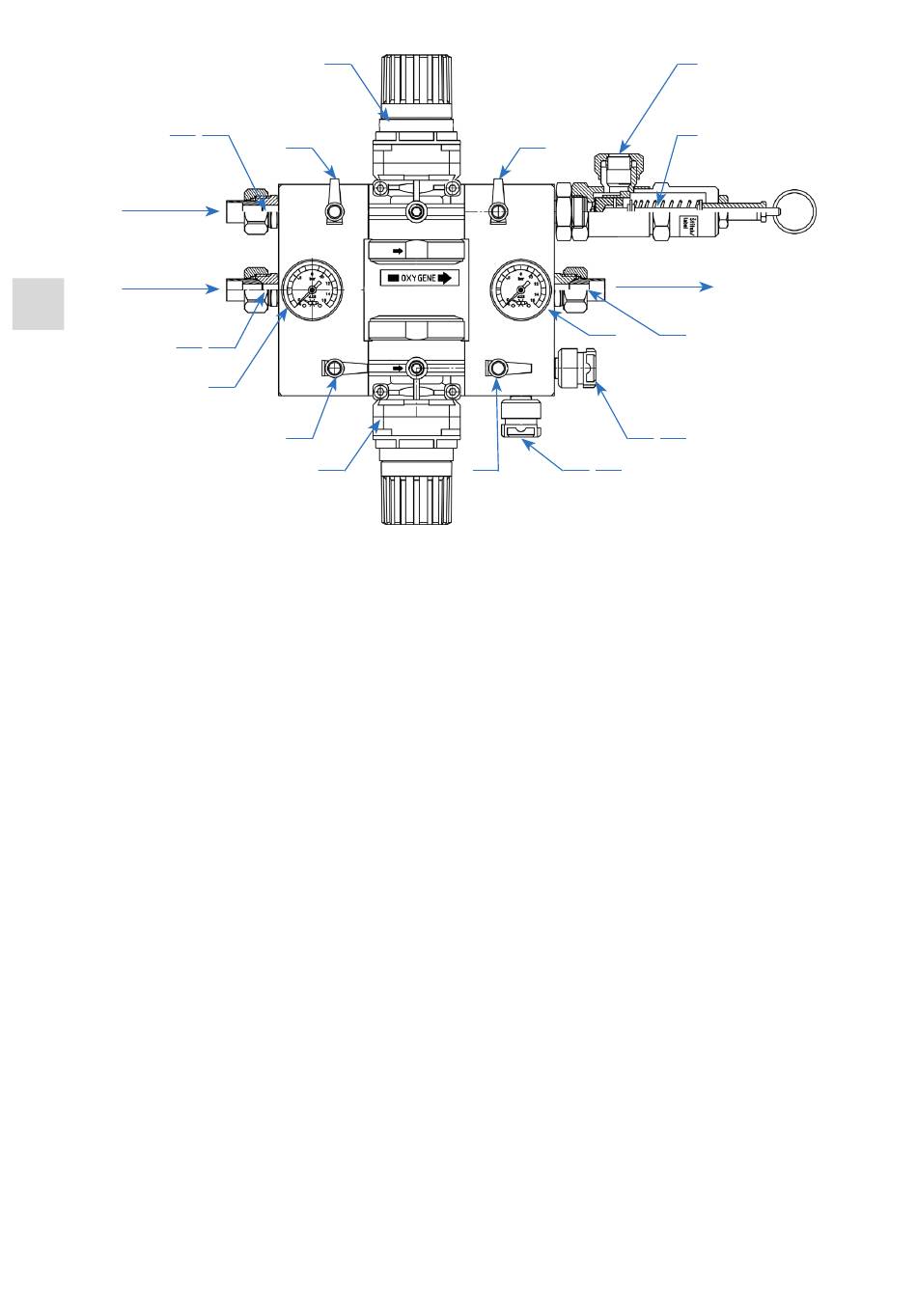

Obr. 4: Popis MM40 - STABILIZER - horní větev neaktivní (V1 a V3 jsou v poloze zavřeno); spodní
7. PROVOZ
7.1. SPUŠTĚNÍ DO PROVOZU
Když je stanice kompletně nainstalována a nastavena na požadované parametry:
Zkontrolujte, zda jsou kulové ventily V1, V2, V3 a V4 uzavřeny.
•
Zkontrolujte hodnotu vstupního tlaku plynu na manometru M1 a ujistěte se, že plyn je přiveden
•
na vstup zařízení.
POMALU otevřete kulový ventil V1
•
POMALU otevřete kulový ventil V3 čímž stanice začne dodávat distribuční tlak do potrubí
•
skrze regulátor R1.
Zkontrolujte hodnotu výstupního redukovaného tlaku na manometru M2 a ujistěte se, že tlak
•
je nastaven na požadovanou hodnotu. Pokud ne proveďte korekci viz. Kapitola 6.8.
Tímto se stává Redukční ventil R1 jako dodávající a R2 jako záložní. Nikdy nenechávejte
•
otevřené oba ventily současně.
7.2. ZMĚNA PROVOZNÍ STRANY
Změna provozní strany je doporučena 1x měsíčně, aby nedošlo k nečekané situaci, že druhý
záložní ventil v případě potřeby je nefunkční.
Přepnutí z redukčního ventilu R1 na ventil R2:
Zkontrolujte hodnotu vstupního tlaku plynu na manometru M1 a ujistěte se, že plyn je přiveden
•
na vstup zařízení.
POMALU otevřete kulový ventil V2.
•
POMALU otevřete kulový ventil V4.
•
Uzavřete kulové ventily V1 a V3, čímž uzavřete průtok přes redukční ventil R1.
•
Zkontrolujte hodnotu výstupního redukovaného tlaku na manometru M2 a ujistěte se, že tlak
•
je nastaven na požadovanou hodnotu. Pokud ne proveďte korekci viz. Kapitola 6.8
Tímto se stává Redukční ventil R2 jako dodávající a R1 jako záložní.
R1
F2
V1
F1
M1
V2
R2
větev aktivní (V2 a V4 jsou v poloze otevřeno)
V3
Výstup zdroje
M2
V4 C3 T3
20/88
E1
S1
plynu
01
C2 T2
