5. DESCRIPTION DE PRODUIT ET PARAMETRES TECHNIQUES
5.1. DESCRIPTION DE PRODUIT
Le produit décrit dans ce mode d'emploi (MM40 – STABILISATEUR) assure la distribution en
continu de gaz médial grâce à la fonction de commutation entre deux lignes de distribution du
gaz détendu.
I2 – RACCORDS POUR RACCORDEMENT DES TUYAUX D'ENTRÉE
I1 est un raccord d'entrée destiné pour alimentation d'équipement de station de détente
haute pression (p. Ex. MM90, MM40). I2 est une seconde entrée facultative, destinée pour
alimentation du dispositif d'un réservoir cryogénique. Les deux entrées sont munies de filetage
G1/2" avec les adaptateurs de brasage sur les tuyaux.
F1, F2 – FILTRES
Les deux filtres I1 et I2 contiennent un entrées qui empêche l'introduction de contamination
éventuelle dans les détendeurs et leur endommagement qui peut en suivre.
M1 – MANOMÈTRE D'ENTRÉE
Le manomètre d'entrée indique la valeur de pression de gaz entrant sur le côté d'entrée dans
l'unité. Si les pressions des entrées I1 et I2 sont différentes, la pression d'entrée plus haute est
indiquée.
V1, V2 – VANNES SPHÉRIQUES D'ENTRÉE
L'équipement est muni de deux vannes sphériques qui ferment ou ouvrent la sortie de gaz dans
les détendeurs R1, R2.
R1, R2 – DÉTENDEURS DE GAZ SECONDAIRES
MM40 – STABILISATEUR contient deux détendeurs. Les détendeurs diminuent la pression de
gaz d'entrée de l'unité de réduction haute pression et de réservoir cryogénique à la pression
de distribution utilisée dans les prises de gaz hospitalières. Un des détendeurs est toujours
utilisé comme principal et l'autre est fermé et prêt pour un cas d'un défaut éventuel. Les
informations sur le réglage du produit se trouvent dans l'Annexe Nr. 1 – Paramètres techniques
et d'exploitation, qui fait partie de livraison.
R1
F2
V1
F1
M1
V2
R2

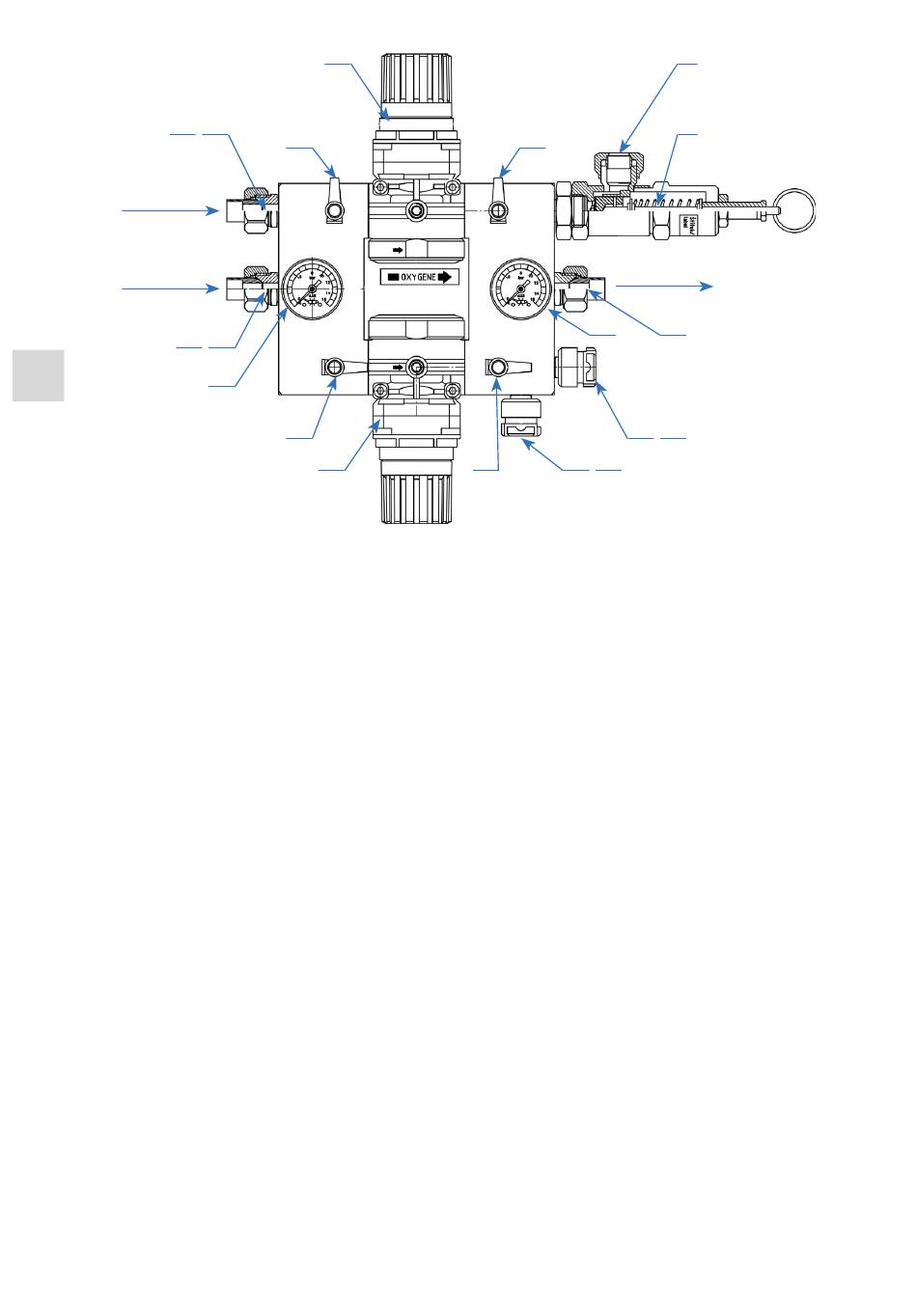

Fig. 1: Description MM40 - STABILISATEUR
V3
M2
V4 C3 T3
