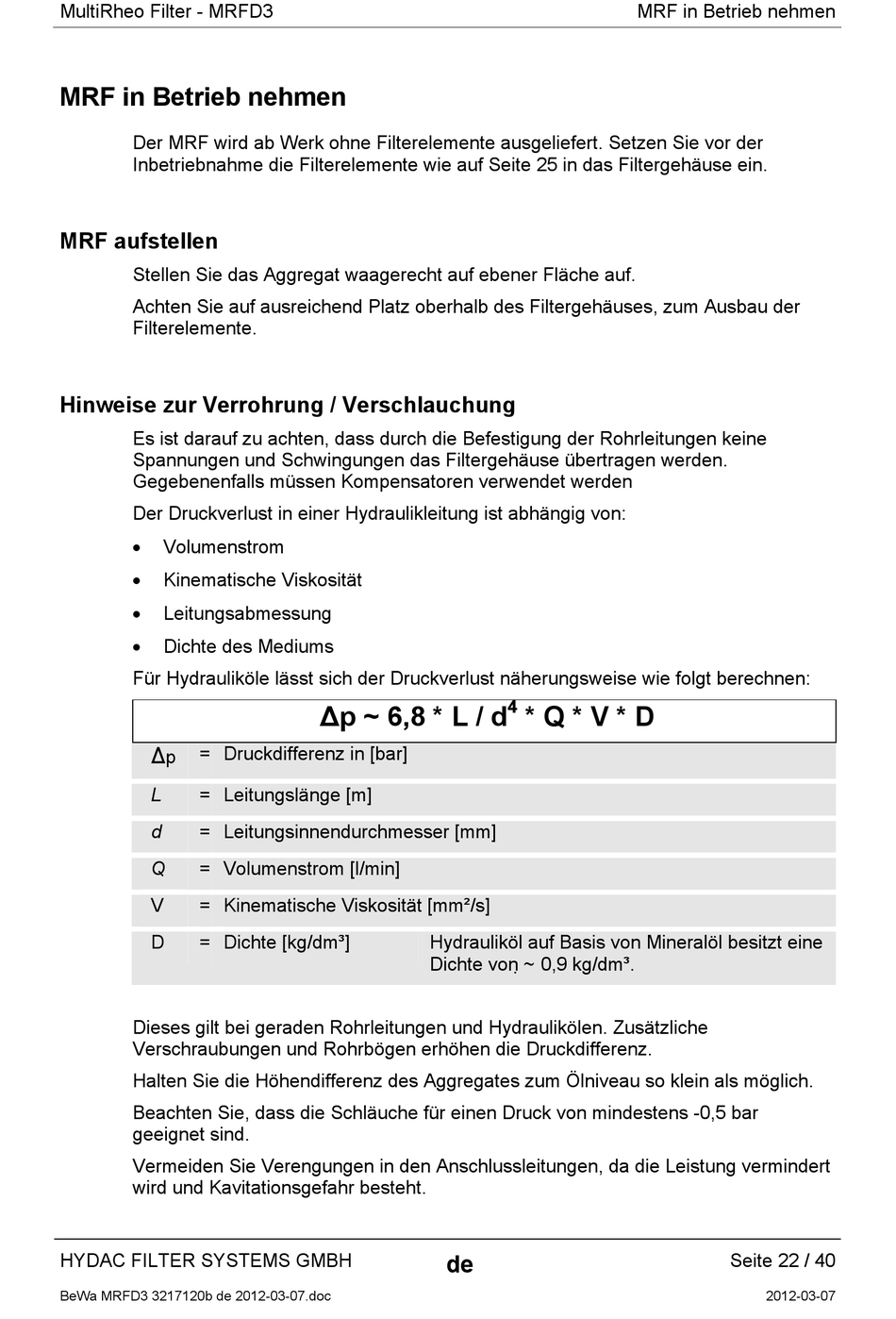

MultiRheo Filter - MRFD3
MRF in Betrieb nehmen
Der MRF wird ab Werk ohne Filterelemente ausgeliefert. Setzen Sie vor der
Inbetriebnahme die Filterelemente wie auf Seite 25 in das Filtergehäuse ein.
MRF aufstellen
Stellen Sie das Aggregat waagerecht auf ebener Fläche auf.
Achten Sie auf ausreichend Platz oberhalb des Filtergehäuses, zum Ausbau der
Filterelemente.
Hinweise zur Verrohrung / Verschlauchung
Es ist darauf zu achten, dass durch die Befestigung der Rohrleitungen keine
Spannungen und Schwingungen das Filtergehäuse übertragen werden.
Gegebenenfalls müssen Kompensatoren verwendet werden
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
Volumenstrom
Kinematische Viskosität
Leitungsabmessung
Dichte des Mediums
Für Hydrauliköle lässt sich der Druckverlust näherungsweise wie folgt berechnen:
Δ
= Druckdifferenz in [bar]
p
L
= Leitungslänge [m]
d
= Leitungsinnendurchmesser [mm]
Q
= Volumenstrom [l/min]
V
= Kinematische Viskosität [mm²/s]
D
= Dichte [kg/dm³]
Dieses gilt bei geraden Rohrleitungen und Hydraulikölen. Zusätzliche
Verschraubungen und Rohrbögen erhöhen die Druckdifferenz.
Halten Sie die Höhendifferenz des Aggregates zum Ölniveau so klein als möglich.
Beachten Sie, dass die Schläuche für einen Druck von mindestens -0,5 bar
geeignet sind.
Vermeiden Sie Verengungen in den Anschlussleitungen, da die Leistung vermindert
wird und Kavitationsgefahr besteht.
HYDAC FILTER SYSTEMS GMBH
BeWa MRFD3 3217120b de 2012-03-07.doc
Δp ~ 6,8 * L / d
Hydrauliköl auf Basis von Mineralöl besitzt eine
Dichte von ~ 0,9 kg/dm³.
de
MRF in Betrieb nehmen
4
* Q * V * D
Seite 22 / 40
2012-03-07
