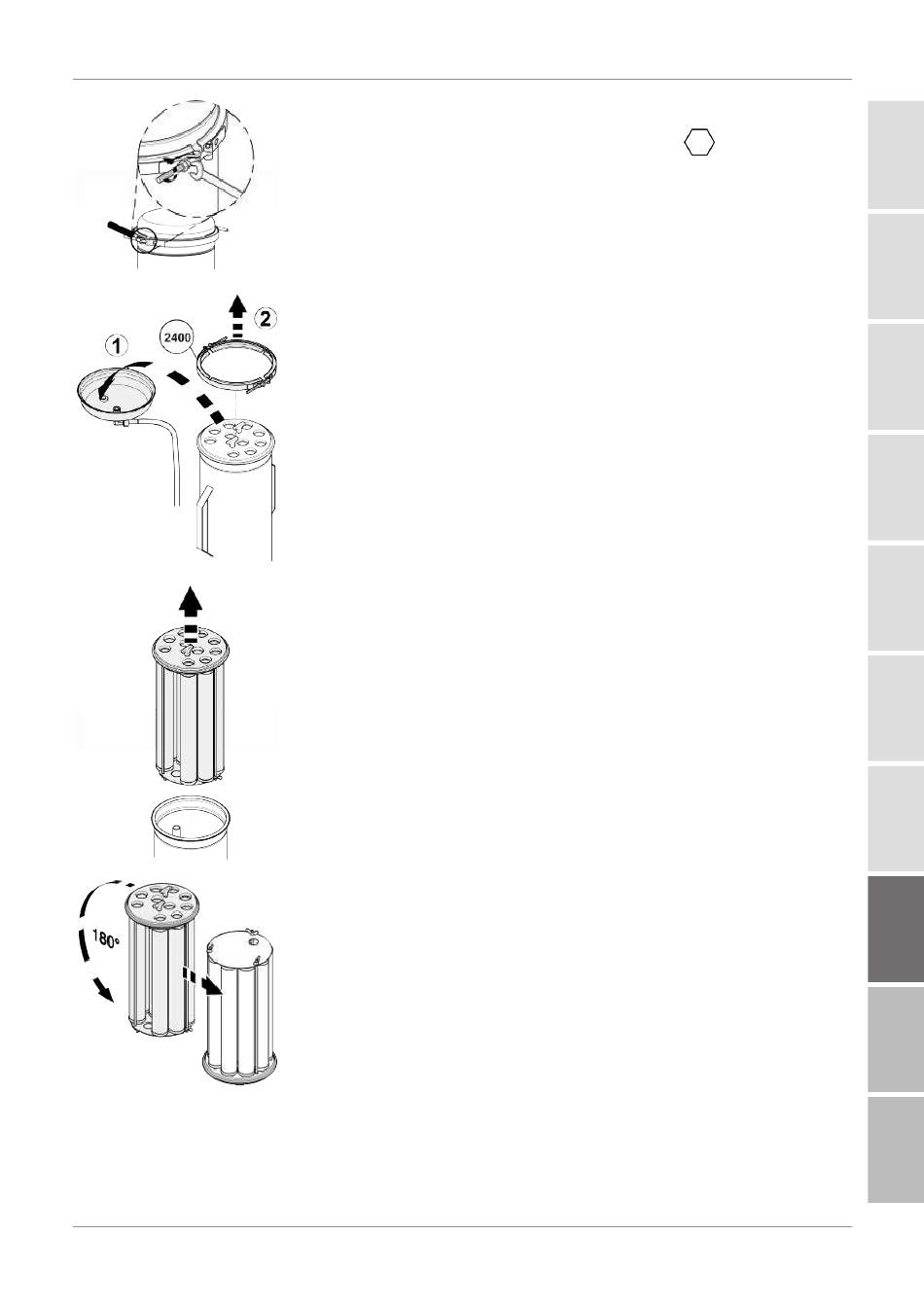

6. Lösen Sie die obere Spannklammer am Koaleszierge-
häuse mit einem Schraubenschlüssel
Gegenuhrzeigersinn.
7. 1. Nehmen Sie die Spannklammer (2400) ab.
2. Heben Sie den Deckel nach oben und legen diesen
seitlich ab.
8. Entnehmen Sie den Koaleszierelementsatz aus dem Ko-
alesziergehäuse.
Benutzen Sie dazu die beiden Haltegriffe.
9. Drehen Sie den Koaleszierelementsatz um 180° auf den
Kopf.
Lösen Sie die 3 Flügelmuttern und entnehmen Sie die
Halteplatte.
Wartung durchführen | 8
= 13 mm im
