Anschlüsse der optionalen Grafikkarten
Nach Einbau einer Erweiterungskarte z.B. Grafikkarte stehen an der Geräterückseite deren
Anschlüsse zur Verfügung. Die folgende Tabelle zeigt Beispiele für Anschlüsse von Monitoren
oder VR-Brillen:
Anschlussbuchse
USB 3.1 Gen 2; Type C
abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 1500 mA / high current
USB 3.1 Gen 2; Type C
abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 1500 mA / high current
DisplayPort (Beschriftung am Gerät: DPP)
Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstellen) ≤ 3 A
1
Maximale Leitungslänge = 3 m, abhängig von Dämpfung der Leitung und maximaler Datenrate der
2
Verbindung.
Verwenden Sie die Original-Anschlusstechnik der anzuschließenden Peripherie ohne Adapter und ohne
Verlängerungen.
1.2.4 Betriebsanzeigen
1.2.4.1

Betriebsanzeigen zum System

Betriebsanzeigen an der Vorderseite

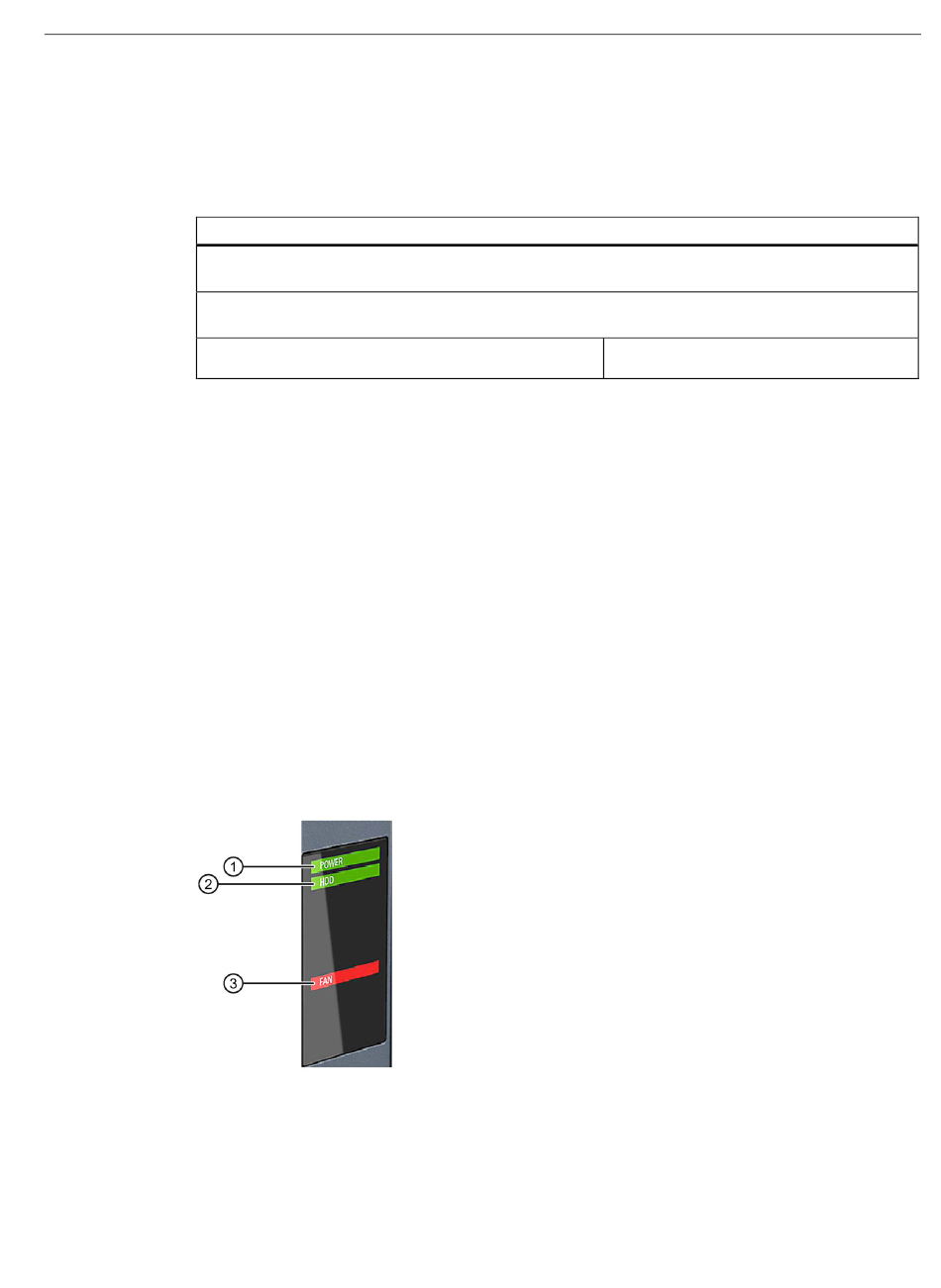

Die Betriebsanzeigen geben Auskunft über den Status der Gerätekomponenten, die in der
folgenden Tabelle aufgelistet sind. Die Betriebsanzeigen sind bei geschlossener und
geöffneter Fronttür sichtbar.
①
②
③
SIMATIC IPC1047E
Betriebsanleitung, 03/2021, A5E50259526-AA
2
2
LED "POWER"
LED "HDD"
LED "FAN FAIL"
