Betriebsanzeigen, redundante Stromversorgung

Rückseite
Das Netzteil der redundanten Stromversorgung besteht aus zwei Stromversorgungsmodulen.
Das Netzteil funktioniert, sobald ein Stromversorgungsmodul in Betrieb ist. Wenn ein
Stromversorgungsmodul außer Betrieb ist, ertönt ein optisches und akustisches Warnsignal.

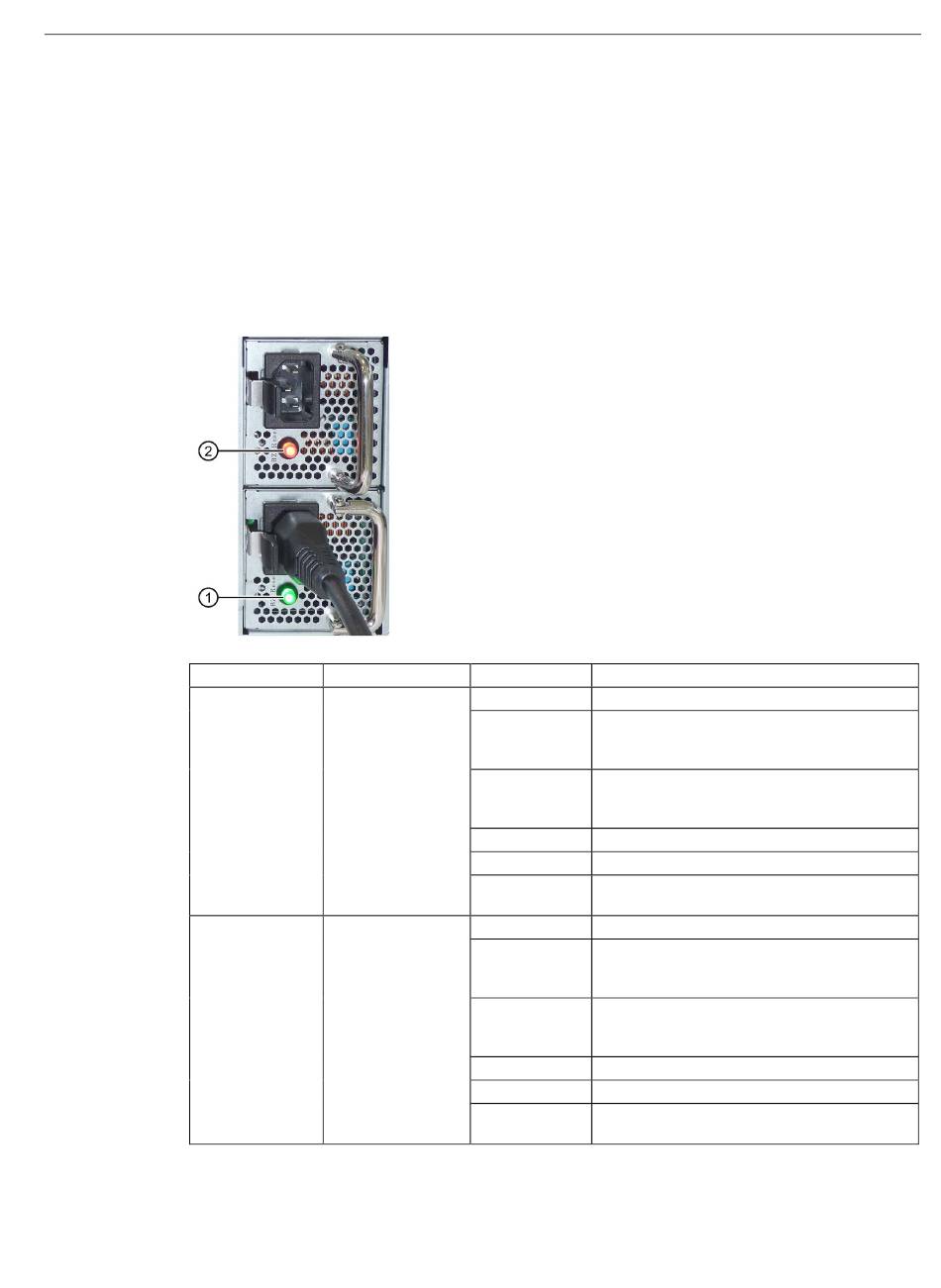

Die folgende Abbildung zeigt ein Beispiel mit Stromversorgungsmodul ① in Betrieb und
Stromversorgungsmodul ② außer Betrieb.
LED
LED des
Quittiertasters 1
LED des
Quittiertasters 2
SIMATIC IPC1047E
Betriebsanleitung, 03/2021, A5E50259526-AA
Bedeutung LED-Status
Betriebszustand AUS
Stromversor-
blinkt GRÜN
gungsmodul 1
GRÜN
blinkt ROT
ROT
blinkt langsam
ROT/GRÜN
Betriebszustand AUS
Stromversor-
blinkt GRÜN
gungsmodul 2
GRÜN
blinkt ROT
ROT
blinkt langsam
ROT/GRÜN
1.2 Aufbau des Geräts
Bedeutung des Status
Gerät vom Stromnetz getrennt
• Stromversorgungsmodul 1 betriebsbereit
• PC ausgeschaltet
• Stromversorgungsmodul 1 in Betrieb
• PC eingeschaltet
Stromversorgung 1 unterbrochen
Stromversorgungsmodul 1 defekt
Warnung am Stromversorgungsmodul 1 z. B.
Überlastung
Gerät vom Stromnetz getrennt
• Stromversorgungsmodul 2 betriebsbereit
• PC ausgeschaltet
• Stromversorgungsmodul 2 in Betrieb
• PC eingeschaltet
Stromversorgung 2 unterbrochen
Stromversorgungsmodul 2 defekt
Warnung am Stromversorgungsmodul 2 z. B.
Überlastung
