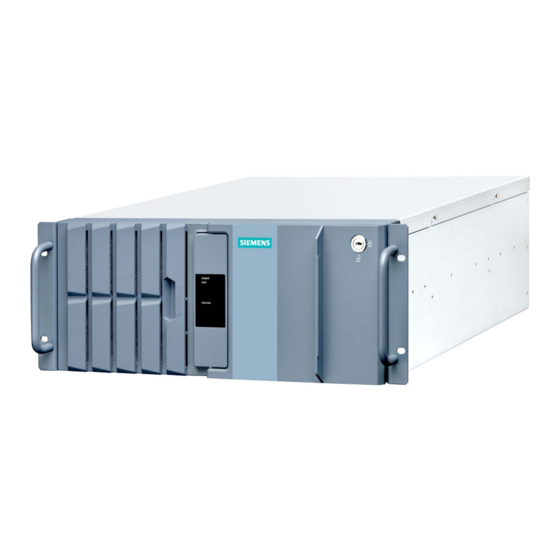

Siemens SIMATIC IPC1047E Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Server
  5. SIMATIC IPC1047E
  6. Betriebsanleitung

Siemens SIMATIC IPC1047E Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC IPC1047E:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC IPC1047E
SIMATIC
Industrie-PC
SIMATIC IPC1047E
Betriebsanleitung
03/2021
A5E50259526-AA
Vorwort
Überblick
Sicherheitshinweise
Gerät einbauen und
anschließen
Gerät in Betrieb nehmen
Gerät betreiben
Gerät erweitern und
parametrieren
Gerät warten und instand
setzen
Technische Daten
Maßbilder
Normen und Zulassungen
Technische Unterstützung
Kennzeichen und Symbole
Abkürzungen
1
2
3
4
5
6
7
8
9
10
A
B
C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC1047E

Inhaltszusammenfassung für Siemens SIMATIC IPC1047E

  • Seite 1 SIMATIC IPC1047E Vorwort Überblick SIMATIC Sicherheitshinweise Gerät einbauen und anschließen Industrie-PC SIMATIC IPC1047E Gerät in Betrieb nehmen Gerät betreiben Betriebsanleitung Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Technische Unterstützung Kennzeichen und Symbole Abkürzungen...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Erforderliche Grundkenntnisse

    Benutzerdokumentation. Konventionen In der vorliegenden Betriebsanleitung gelten folgende Begriffskonventionen: • An Stelle der Produktbezeichnung "SIMATIC IPC1047E" werden auch die Begriffe "Industrie-PC", "PC" oder "Gerät" verwendet. • An Stelle der Markenbezeichnung Microsoft® Windows® wird auch die Kurzform "Microsoft Windows" oder "Windows" verwendet.
  • Seite 4 Vorwort Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe Bemerkung 08/2020 Erstausgabe 03/2021 Redesign am Gerät, Security-Hinweise, Hardware-Kapitel ergänzt SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 5 3.3.1 Landesspezifische Hinweise zur Versorgungsspannung ............39 3.3.2 Stromversorgung anschließen .................... 40 3.3.2.1 Hinweise zur Stromversorgung ..................40 3.3.2.2 Einfache Stromversorgung anschließen ................41 3.3.2.3 Redundante Stromversorgung anschließen ................ 41 3.3.3 Peripheriegeräte anschließen ..................... 42 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 6 Einschub aus Laufwerkshalter ausbauen und einbauen ............77 6.5.3.3 3,5"-Laufwerke aus Einschub ausbauen und einbauen ............78 6.5.3.4 2,5"-Laufwerke aus Einschub ausbauen und einbauen ............79 6.5.4 Defekte Festplatte im RAID-System wechseln ..............81 6.5.5 M.2 NVMe SSD einbauen ....................82 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 7 Technische Unterstützung ......................... 117 Service und Support ......................117 Problemlösung ........................ 118 A.2.1 Probleme bei Gerätefunktionen ..................118 A.2.2 Probleme mit dem RAID-System und dem Gerätehochlauf ..........120 A.2.3 Probleme beim Einsatz von Erweiterungskarten ............... 121 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 8 Inhaltsverzeichnis Kennzeichen und Symbole ........................ 123 Überblick ......................... 123 Sicherheit ........................123 Bedienelemente ......................123 Zertifikate, Zulassungen und Kennzeichen ............... 124 Schnittstellen ........................125 Abkürzungen ............................. 127 Glossar ............................... 133 Index ..............................141 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 9: Überblick

    Aktuelle Hinweise zum Gerät • Online unter: informationen • Änderungen gegenüber dieser SIMATIC IPC Dokumentation Betriebsanleitung (http://www.siemens.de/simatic- ipc-doku-portal) Firmware/BIOS- Informationen zu: • mitgelieferter Datenträger Beschreibung • wichtigen Firmware- Einstellungen • Firmware-Einstellungen im Aus- lieferungszustand • Boot-Modi SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 10 SIMATIC NET (http://w3.siemens.com/mcms/auto mation/de/industrielle- kommunikation/Seiten/Default.aspx) 1.1.2 Übersicht Der SIMATIC IPC1047E ist ein High Performance Rack-PC mit Industriefunktionalität: • Hohe Kompaktheit • Hohe Robustheit • Hohe Produktkontinuität Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.

  • Seite 11: Anwendungsbereich

    • Aufbau redundanter oder hoch performanter Datensysteme SATA/RAID mit zusätzlicher Controller-Karte (optional) • Sehr schnelle M.2 SSDs • Hardware RAID – Auto-Rebuild beim Festplattenwechsel – Entlastung des Hauptprozessors während des Rebuilds – schnelle HDDs/SSDs für hohe Geschwindigkeit beim Lesen und Schreiben von Daten SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 12 2 × USB 3.0 (frontseitig) • 2 × USB 3.0 (rückseitig) • 2 × USB 2.0 (rückseitig) Seriell • 1 × COM Port (rückseitig) Monitor 1 × VGA, optional NVIDIA Quadro RTX-Erweiterungskarte 1 × TPM 2.0 10-pin Header SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 13 Pufferung für Datensicherheit bei Netzausfällen – LAN-Erweiterungskarte • Intel® I350-T2, 2 × 1 GB LAN • Intel® I350-T4, 4 × 1 GB LAN • Intel® X540-T2, 2 × 10 GB LAN Spezieller USB-C Anschluss für VR-Brillen SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 14: Vorderansicht

    Konfiguration ist das Gerät mit einem der folgenden Laufwerkshalter ausgestattet: • Laufwerkshalter Typ A mit Einbauplätzen für Wechsellaufwerke Die Wechseleinschübe sind abschließbar; somit sind die Laufwerke vor unbefugtem Zugriff geschützt. • Laufwerkshalter Typ B mit festen Einbauplätzen für Laufwerke SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 15: Geräterückseite

    Einbauplätze für Wechsellaufwerke im Laufwerkshalter Typ A ⑥ Abdeckung der Einbauplätze für Laufwerke im Laufwerkshalter Typ B 1.2.2 Geräterückseite Rückansicht mit AC-Stromversorgung ① ATX-Stromversorgung ④ Netzanschlussbuchse ② Power-LED ⑤ Schnittstellen ③ Ein-Aus-Schalter ⑥ Steckplätze für Erweiterungskarten SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 16: Rückansicht Mit Redundanter Ac-Stromversorgung

    Schnittstellen ③ Stromversorgungsmodul ⑥ Steckplätze für Erweiterungskarten 1.2.3 Schnittstellen an der Geräterückseite ① COM-Schnittstelle ② RJ45 IPMI dedicated LAN-Anschluss ③ USB 3.0-Schnittstellen ④ USB 2.0-Schnittstellen ⑤ Gbit ETHERNET-Schnittstelle 1 ⑥ Gbit ETHERNET-Schnittstelle 2 ⑦ VGA-Anschluss SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 17: Anschlüsse Der Optionalen Grafikkarten

    Die Betriebsanzeigen geben Auskunft über den Status der Gerätekomponenten, die in der folgenden Tabelle aufgelistet sind. Die Betriebsanzeigen sind bei geschlossener und geöffneter Fronttür sichtbar. ① LED "POWER" ② LED "HDD" ③ LED "FAN FAIL" SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 18: Betriebsanzeigen An Der Geräterückseite

    GRÜN, blinkend • Datentransfer aktiv LED 2 Datenübertragungsrate • 10 Mbit/s GRÜN • 100 Mbit/s GELB • 1000 Mbit/s Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 19: Betriebsanzeigen, Redundante Stromversorgung

    Stromversorgungsmodul 2 betriebsbereit gungsmodul 2 • PC ausgeschaltet GRÜN • Stromversorgungsmodul 2 in Betrieb • PC eingeschaltet blinkt ROT Stromversorgung 2 unterbrochen Stromversorgungsmodul 2 defekt blinkt langsam Warnung am Stromversorgungsmodul 2 z. B. ROT/GRÜN Überlastung SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 20: Betriebsanzeigen Am Wechseleinschub Für Laufwerke

    Gerät ausgeschaltet schubs • Spannungsversorgung nicht ange- schlossen • kein Laufwerk eingebaut Leuchtet • Gerät eingeschaltet und ein Laufwerk ist eingebaut Aktivität Status des Laufwerks Blinkt • Laufwerk ist aktiv • Laufwerk ist nicht aktiv SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 21: Zubehör Und Ersatzteile

    Überblick 1.3 Zubehör und Ersatzteile Zubehör und Ersatzteile Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör über die SIEMENS Industry Mall beziehen Weiterführende Informationen finden Sie im Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com). Bestellbares Zubehör...
  • Seite 22 Überblick 1.3 Zubehör und Ersatzteile SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 23: Allgemeine Sicherheitshinweise

    Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 24: Funktionseinschränkungen Vermeiden

    Um Funktionseinschränkungen zu vermeiden, validieren Sie die korrekte Funktion der Anlage. Einsatz im industriellen Umfeld Hinweis Einsatz im Industriebereich ohne Zusatzschutzmaßnahmen Das Gerät wurde zum Einsatz in einem normalen industriellen Umfeld nach der IEC 60721-3-3 konzipiert. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 25: Industrial Security

    Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...

  • Seite 26: Zugriffsschutz

    • Um unberechtigte Zugriffe zu verhindern, betreiben Sie die IPMI-Schnittstelle ausschließlich in einem dediziertem Netzwerk. • Alternativ schließen Sie Geräte, die IPMI-fähig sind, nicht an das Internet oder überhaupt an kein Netzwerk an. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 27 • Deaktivieren Sie die Möglichkeit von USB zu booten, falls nicht unbedingt nötig. • Deaktivieren Sie die Reaktion des Windows-Betriebssystems auf das Stecken eines USB- Geräts. • Halten Sie die BIOS-Firmware aktuell. Nähere Informationen zum BIOS-Setup finden Sie beim Hersteller im Handbuch zur Grundplatine (Seite 110). SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 28: Datensicherheit

    Weitere Informationen zum Security Management finden Sie im Internet unter folgender Adresse: Empfohlene Sicherheitseinstellungen für IPCs (https://support.industry.siemens.com/cs/ww/de/view/109475014) Siemens beachtet die Grundsätze des Datenschutzes, insbesondere die Gebote der Datenminimierung (privacy by design). Für dieses SIMATIC-Produkt bedeutet dies: Das Produkt verarbeitet / speichert keine personenbezogenen Daten, lediglich technische Funktionsdaten (z.

  • Seite 29: Einsatz- Und Montagehinweise

    Bauteile unter lebensgefährlicher Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 30: Peripheriegeräte

    Brandgefahr durch Überhitzung des Geräts Erweiterungskarten produzieren zusätzliche Wärme. Das Gerät kann überhitzen oder einen Brand verursachen. • Beachten Sie die Sicherheits- und Einbau-Vorschriften der Erweiterungskarten. • Beachten Sie die für das Gerät maximal zulässigen Leistungsaufnahmen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 31: Haftungsbeschränkung

    Wenn die nachfolgenden Bedingungen bei der Montage des Systems nicht eingehalten werden, erlöschen die Zulassungen gemäß UL 61010-2-201, EN 61010-2-201 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden. Beachten Sie unbedingt die folgenden Hinweise zu Umgebungs- und Umweltbedingungen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 32: Umgebungs- Und Umweltbedingungen

    • Sie können das Gerät ohne zusätzliche Brandschutzumhüllung einbauen. Es erfüllt die Anforderungen an ein Brandschutzgehäuse nach IEC/EN/UL 61010-2-201. • Achten Sie in Spritzwasser gefährdeter Umgebung darauf, dass die Einbauöffnung für das Gerät gegen Spritzwasser geschützt ist. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 33: Hochfrequenzeinstrahlung

    Tod oder schwere Verletzung können eintreten. • Verhindern Sie den Einbau und die Inbetriebnahme eines beschädigten Geräts. • Kennzeichnen Sie das beschädigte Gerät und halten Sie es unter Verschluss. Geben Sie das Gerät unverzüglich zur Reparatur. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 34 • Gleichen Sie es vor Inbetriebnahme der Raumtemperatur an. • Setzen Sie das Gerät nicht der direkten Wärmestrahlung eines Heizgeräts aus. • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 35: Gerät Einbauen Und Anschließen

    Wenn der Verpackungsinhalt unvollständig oder beschädigt ist oder nicht Ihrer Bestellung entspricht, informieren Sie unverzüglich den zuständigen Lieferservice. 5. Bewahren Sie die mitgelieferten Unterlagen auf. Sie werden bei der Erstinbetriebnahme benötigt und gehören zum Gerät. 6. Notieren Sie die Identifikationsdaten des Geräts (Seite 36). SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 36: Identifikationsdaten Des Geräts

    Abbildung zeigt ein Beispiel. • Artikelnummer (1P) des Geräts • Microsoft Windows "Product Key" der "Certificate of Authenticity" (COA-Label). Den Product Key brauchen Sie im Falle einer Neuinstallation des Betriebssystems. Die folgende Abbildung zeigt ein Beispiel. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 37: Zulässige Einbaulagen

    Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 38: Gerät Montieren

    Mit dieser waagrechten Montageart erfüllt das System die Anforderungen gemäß IEC60297-3-100. • Montage mit Teleskopschienen Das Gerät kann waagrecht in Schaltschränke und 19"-Racksysteme eingebaut werden. Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 39: Gerät Anschließen

    Sie sicher, dass die verwendeten Netzanschlussleitungen für die maximale Stromaufnahme und für die höchste Umgebungstemperatur des Geräts bemessen sind und zudem die Anforderungen der folgenden Normen erfüllen: • ANSI/UL 817 • CSA C22.2 No. 21 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 40: Stromversorgung Anschließen

    Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 41: Einfache Stromversorgung Anschließen

    Redundante Stromversorgung anschließen Voraussetzung • 2 Netzanschlussleitungen • Sie haben die Hinweise zur Stromversorgung (Seite 40) beachtet. • Die verwendeten Anschlussleitungen, Stecker, Buchsen und Anschlussmaterialien erfüllen die Voraussetzungen gemäß Kapitel "Landesspezifische Hinweise zur Versorgungsspannung (Seite 39)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 42: Peripheriegeräte Anschließen

    Verwenden Sie die Originalanschlusstechnik der anzuschließenden Peripherie ohne Adapter und Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Schnittstellen an der Geräterückseite (Seite 16)". 2. Sichern Sie die Leitungen ggf. mit einer Zugentlastung. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 43: Gerät In Betrieb Nehmen

    • Peripheriegeräte, Tastatur, Maus und Monitor sind angeschlossen. • Die Stromversorgung ist angeschlossen. • Ein Betriebssystem ist installiert. Das Gerät kann ohne Betriebssystem ausgeliefert werden. Hinweise zur Installation des Betriebssystems finden Sie im Kapitel "Software installieren (Seite 96)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 44: Gerät Einschalten

    Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key", siehe Kapitel "Identifikationsdaten des Geräts (Seite 36)". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 45: Automatisches Einschalten Des Geräts

    Energieoptionen nicht anders konfiguriert ist. Information zur Lage des Tasters finden Sie im Kapitel "Gerätefront (Seite 14)". Bei Nicht-Windows-Betriebssystemen: • Drücken Sie kurz den Ein-Aus-Taster. Das Betriebssystem wird heruntergefahren. Die LED "POWER" erlischt. Das Gerät ist ausgeschaltet aber nicht vollständig von der Netzspannung getrennt. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 46: Gerät Vollständig Von Der Netzspannung Trennen

    Führen Sie einen Hardware-Reset nur im Notfall aus. 1. Drücken Sie den Ein-Aus-Taster länger als 4 Sekunden. 2. Alternativ drücken Sie den Reset-Taster. Informationen zur Lage der Taster finden Sie im Kapitel "Gerätefront (Seite 14)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 47: Gerät Betreiben

    Beim Mehr-Festplatten-System handelt es sich um eine Option für das Gerät. Wenn man nur einen Laufwerks-Typ einsetzt (Vollausbau), gelten folgende Systemgrenzen: • 2,5"-Laufwerke: maximal 8 (bei maximaler Bauhöhe von 15 mm) • 3,5"-Laufwerke: maximal 4 Festplatten können per SATA angebunden werden oder entsprechende Laufwerke über einen zusätzlichen Raid-Controller. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 48: Booten Von Der Zweiten Festplatte

    Um den Zugriff auf das Options-ROM zu verhindern, gehen Sie wie folgt vor: • Setzen Sie das Supervisor-Password im BIOS-Setup. • Sperren Sie die Tastaturbedienung während des BIOS-Selbsttests (POST) im BIOS-Setup. Nähere Informationen zum BIOS-Setup finden Sie beim Hersteller im Handbuch zur Grundplatine (Seite 110). SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 49: Fehlerhaftes Laufwerk Im Raid-System Ersetzen

    • Login und Passwort von Betriebssystem und Storage Manager-Software sind gleich. Die Datensicherung erfolgt auf SATA-SSDs oder -HDDs. Damit kann das System bei einer defekten Festplatte oder bei Verbindungsproblemen eines Ports weiterarbeiten und erreicht eine hohe Verfügbarkeit. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 50 Durch ein optional bestellbares Hot-Spare-Laufwerk kann die Verfügbarkeit des Systems weiter erhöht werden. ① Anschluss für die SATA-Datenleitung ② Anschluss für Zero Maintenance Modul (ZMM) Der installierte RAID-Controller zur Baugruppe "Adaptec RAID 3151" wird im BIOS wie folgt angezeigt: SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 51: Zusätzliche Software Und Dokumentation

    • über den optionalen "Maxview Storage Manager" Diese Software bietet weitere Funktionen wie z.B. Status des RAID-Systems signalisieren. Weitere Hinweise finden Sie in den Kapiteln "RAID-Systeme (Seite 48)" und "Hardware RAID- Adapterkarte einbauen und konfigurieren (Seite 62)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 52: Überwachungsfunktionen

    • Powermanagement mit entferntem Ein- und Ausschalten des Systems • Systemzugriff auf BIOS-Level • Einbinden virtueller Medien z. B. Installationsmedium • Ereignisanzeige mit Protokollierung • KVM-Konsole (KVM-Over-IP for Video Redirection) Siehe auch IPMI-Setup (Seite 104) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 53: Trusted Platform Modul (Tpm)

    Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 54 Gerät betreiben 5.5 Trusted Platform Modul (TPM) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 55: Gerät Erweitern Und Parametrieren

    Voraussetzung • Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 45)". • Alle Anschlussleitungen sind abgezogen. • Die Fronttür ist geöffnet, siehe Kapitel "Fronttür öffnen (Seite 47)". • Schraubendreher Tx10 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 56 4 Langlöchern nach hinten, bis ans Ende der Langlöcher. 4. Nehmen Sie den Deckel senkrecht und gleichmäßig nach oben ab, ohne zu verkanten. Um das Gerät zu schließen, gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 57 6.2 Innerer Aufbau des Geräts Innerer Aufbau des Geräts ① Stromversorgung, einfach oder redundant ② Steckplätze für Speichermodule ③ Luftleitblech ④ Laufwerkshalter ⑤ Lüfter ⑥ Prozessor-Kühlkörper ⑦ M.2 NVMe SSD ⑧ Grundplatine ⑨ Steckplätze für Erweiterungskarten SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 58: Erweiterungskarten

    Setzen Sie nur Grafikkarten vom gleichen Lüftertyp ein: nur lüfterlose oder nur selbstlüftende Grafikkarten. • Wenn die NVIDIA Quadro RTX5000 Grafikkarte gesteckt z.B. ab Werk, dürfen keine zusätzlichen Erweiterungskarten mehr gesteckt werden (siehe Kapitel "Ausbauvarianten (Seite 59)", Maximalausbau). SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 59: Siehe Auch

    Werksseitig ist bereits die NVIDIA Quadro RTX5000 Grafikkarte gesteckt mit einer Verlustleistung von 260 W. Beachten Sie dabei Folgendes: • Sie dürfen dann keine zusätzlichen Erweiterungskarten stecken. • Sie können nur einen HW-RAID Controller damit kombinieren. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 60: Erweiterungskarten Einbauen Und Ausbauen

    Geräts, rotieren die Lüfterflügel noch eine Weile weiter. An den rotierenden Teilen des Lüfters besteht Verletzungsgefahr z. B. durch Schnitt. • Warten Sie, bis die Lüfterflügel zum Stillstand kommen. • Bauen Sie erst dann die Grafikkarte aus. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 61 Halteadapter ⑥ und legen Sie sie vorsichtig auf der Mon- tageunterlage ab. Die Baugruppen zeigen nach unten. 5. Lösen Sie die Schrauben ⑤ an der Grafikkarte ④. 6. Nehmen Sie den Halteadapter ⑥ nach vorn ab. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 62: Hardware Raid-Adapterkarte Einbauen Und Konfigurieren

    Dieses Kapitel beschreibt anhand des Beispiels Adaptec RAID 3151, wie Sie eine RAID- Adapterkarte einbauen und konfigurieren. Voraussetzung Für den Einbau der Hardware RAID-Adapterkarte benötigen Sie: • Schraubendreher Tx10 • Die Hardware RAID-Adapterkarte mit Anschluss für – SATA-Datenleitung ① – Kondensatorblock des ZMM ② (Lieferstufe 2) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 63: Raid-Adapterkarte Einbauen

    (Seite 60)". RAID-Adapterkarte konfigurieren Hinweis Verwaltung des Hardware RAID-Systems Stellen Sie beim Einrichten des Hardware RAID-Systems den Schreibcache des RAID- Controllers wie folgt ein (siehe die zusätzliche Dokumentation von Adaptec): • create RAID via: Build/Verify SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 64 Unterschied der Parameter im Vergleich zur Default-Einstellung der Hardware RAID- Adapterkarte nach dem Austauschen: • "Drives Write Cache = Disabled", d. h. der Schreib-Cache der Festplatte ist abgeschaltet • "Alarm Control = Disabled", d. h. die akustische Warnmeldung im Fehlerfall ist ausgeschaltet SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 65: Speichermodule Ausbauen

    Nehmen Sie das Speichermodul aus dem Steckplatz. 2. Schließen Sie das Gerät. Anzeige einer geänderten Speicherplatzbestückung Eine geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 66: Speichermodule Einbauen

    1 mm der Goldkontakte zu sehen ist. 5. Schließen Sie das Gerät. Anzeige einer geänderten Speicherplatzbestückung Eine geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 67: Übersicht

    • Maximalausbau: 4 × 3,5"- oder 8 x 2,5" -Laufwerke • Zulässiger Betriebstemperaturbereich: 0 ... 50 °C Einbaumöglichkeiten (Ansicht von oben) ① Laufwerk im Laufwerksträger für internen robusten Einbau ② Laufwerkstyp "SATA" ist mög- lich. bei maximaler Bauhöhe von 15 mm SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 68: Laufwerke In Laufwerkshalter Typ A

    • Das Laufwerk, das Sie tauschen möchten, ist inaktiv. • Bei Wechsel einer HDD: Schraubendreher T10 • Bei Wechsel einer SSD: Schraubendreher T8 Vorgehensweise 1. Öffnen Sie die Fronttür (Seite 47). 2. Öffnen Sie das Schloss des Wechseleinschubs mit dem zugehörigen Schlüssel. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 69 Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. 10. Schließen Sie den Bügel. 11. Verschließen Sie den Wechseleinschub mit dem Schlüssel. Hinweis Um einen zuverlässigen Betrieb der Geräte mit Wechseleinschub zu gewährleisten, muss der Wechseleinschub verschlossen sein. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 70 • Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 55)". Vorgehensweise 1. Entriegeln Sie die Laufwerk-Montageriegel mitsamt der Blindblende durch seitliches Drücken gegen die Flächen ① und schieben Sie die Laufwerk-Montageriegel in Pfeilrichtung nach vorn aus dem Gerät. 2. Legen Sie die Blindblende ab. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 71: Rückwandplatine Für Wechseleinschub Einbauen

    • Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassene Rückwandplatine, siehe Hinweise in Kapitel "Zubehör und Ersatzteile (Seite 21)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 45)". • Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 55)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 72 Sie diese gedrückt. 2. Schieben Sie die Verriegelungen in Pfeilrichtung nach vorn. 3. Nehmen Sie vorn am Gerät die Abdeckung ② schräg nach oben ab. 4. Entnehmen Sie alle vorhandenen Wechseleinschübe, bis der Laufwerkshalter frei zugänglich ist. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 73 7. Setzen Sie die Abdeckung ② in die Gerätefront ein. 8. Verbinden Sie an der Rückwandplatine die Daten-Kabel mit den entsprechenden Schnittstellen auf der Grundplatine bzw. des Hardware RAID-Controllers. 9. Schließen Sie die Stromversorgung an. 10. Schließen Sie das Gerät. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 74: Rückwandplatine Für Wechseleinschub Wechseln

    ② und drücken Sie auf den Auswerfer ③. 3. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen und nehmen Sie sie aus dem Laufwerkshalter. Siehe auch Rückwandplatine für Wechseleinschub einbauen (Seite 71) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 75: Laufwerke In Laufwerkshalter Typ B

    Die folgende Abbildung zeigt die Rückansicht des Laufwerkshalters bei geöffnetem Gerät. Die unteren drei Einschübe im Laufwerkshalter sind wie folgt bestückt: Zusatz-Einbauplatz: Zwischen dem obersten Einbauplatz und der Gehäusewand kann eine zusätzliche Festplatte eingebaut werden. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 76: Einbaumöglichkeiten

    – 1 × 2,5" – 1 × 2,5" – 1 × 2,5" – 1 × 2,5" • Gemischter Einbau: – 1 × 3,5" – 1 × 3,5" – 1 × 2,5" – 1 × 2,5" SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 77: Einschub Aus Laufwerkshalter Ausbauen Und Einbauen

    Sie sie gleich- zeitig nach oben aus dem Laufwerkhalter. 3. Legen Sie den Einschub auf der Montageunterlage ab. Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge vor. Achten Sie darauf, dass der Einschub unten im Laufwerkshalter einrastet. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 78 Nippel das Laufwerk freigeben. 3. Fassen Sie das Laufwerk nur seitlich an. 4. Entnehmen Sie das Laufwerk nach oben und legen Sie es vorsichtig daneben auf der Montageunterlage ab. Einbau Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 79 Achten Sie darauf, dass die Bohrungen des Einschubs jeweils genau über den Gewinden des Laufwerks liegen. 4. Schrauben Sie das Laufwerk von hinten an. Ziehen Sie dabei die Schrauben nicht zu fest, maximal mit einem Anzugs-Drehmoment von 0,7 Nm. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 80 Gerät erweitern und parametrieren 6.5 Laufwerke Einbau im Hochformat Einbau im Querformat SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 81: Defekte Festplatte Im Raid-System Wechseln

    2. Bauen Sie die defekte Festplatte aus. 3. Ersetzen Sie die defekte Festplatte durch eine Festplatte gleichen Typs und gleicher Kapazität. Siehe auch Laufwerke in Laufwerkshalter Typ A (Seite 68) Laufwerke in Laufwerkshalter Typ B (Seite 75) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 82: Nvme Ssd Einbauen

    • Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 55)". Vorgehensweise 1. Gehen Sie so vor, wie vom Hersteller im Internet beschrieben: Benutzerhandbuch SUPERMICRO X11DPi-N (https://www.supermicro.com/manuals/motherboard/C620/MNL- 1773.pdf), Kapitel 2.7 "Connectors", Abschnitt "PCIe M.2 Slot". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 83: Gerät Warten Und Instand Setzen

    • Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. • Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. • Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 84: Wartungsintervalle

    1. Öffnen Sie die Fronttür so weit, bis die gekennzeichnete Verriegelung die Lüfterabdeckung frei gibt, siehe auch Kapitel "Fronttür öffnen (Seite 47). 2. Greifen Sie in die Griffmulde. 3. Schwenken Sie die Lüfterabdeckung in Pfeilrichtung. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 85: Filter Wechseln

    Hinweis Es dürfen nur Filter des gleichen Typs verwendet werden. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) Filtermatten sind als 10er-Pack unter der Artikelnummer A5E37019277 erhältlich. Voraussetzung • Das Gerät ist von der Versorgungsspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 45)".
  • Seite 86 1. Lösen Sie den Stecker der An- schlussleitung des Lüfters von der Grundplatine. 2. Lösen Sie das Schutzgitter vom Gerätelüfter. 3. Heben Sie den Gerätelüfter im gekennzeichneten Schlüsselloch etwas an und nehmen Sie ihn dann nach vorn ab. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 87: Siehe Auch

    2. Drücken Sie am Lüfterhalter die obere und untere Verriegelung ① zusammen und nehmen Sie den Lüfterhalter vom Laufwerkshalter ab. Der Lüfterhalter ist wie folgt beschriftet: – Oben mit "Top" – Unten mit Pfeilen, welche die Dreh- und Luftrichtung des Lüfters anzeigen SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 88: Pufferbatterie Tauschen

    • Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten (Seite 45)" • Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 55)" • Alle Leitungen am Gerät sind abgezogen • 1 Lithiumbatterie, Artikelnummer siehe Kapitel "Zubehör und Ersatzteile (Seite 21)" SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 89: Weiteres Vorgehen

    • Schließen Sie alle Leitungen an. • Schließen Sie das Gerät entsprechend Kapitel "Gerät öffnen (Seite 55)". • Stellen Sie das BIOS-Setup ein. Je nach BIOS-Setup-Einstellung können nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht sein. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 90: Redundantes Stromversorgungsmodul Tauschen

    6. Schieben Sie das neue Stromversorgungs- modul in den Rahmen ganz nach hinten, bis es hinten hörbar einrastet. 7. Schließen Sie den Stromversorgungsstecker ② wieder an. Alternativ starten Sie das Gerät neu. Beide LEDs ① und ④ leuchten wieder grün. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 91: Prozessor Wechseln

    Microcode geladen wird. Informationen zu Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: – Ansprechpartner (http://www.siemens.de/automation/partner) – After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) • Torx-Schraubendreher T30, Länge mindestens 120 mm • Beachten Sie die "Reparaturhinweise (Seite 83)", insbesonders Elektrostatisch gefährdete Bauteile "EGB-Richtlinie".
  • Seite 92 – Wegen der Strömungsrichtung müssen Sie ihn in Schritt 11 identisch befestigen. – Beachten Sie, dass die aufgebrachte Wärmeleitpaste für eine Haftung des Prozessors am Kühlkörper sorgt. 8. Lösen Sie den Prozessor aus dem Kunststoffträger. Berühren Sie dabei nicht den Prozessor mit seinen Anschlüssen (siehe "EGB-Richtlinie"). SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 93 14. Setzen Sie den Lüfter auf den Kühlkörper und ziehen Sie mit dem T30 Schraubendreher die zentrale Schraube handfest an. 15. Stecken Sie den vierpoligen Stecker des Prozessor-Kühlkörper-Lüfters an den ursprünglichen Steckplatz auf der Grundplatine. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 94: Prozessortyp Und Taktfrequenz

    – Speichermodule (optional), siehe Kapitel "Speichermodule ausbauen (Seite 65)" – M.2 NVMe SSD (optional), siehe Kapitel "M.2 NVMe SSD einbauen (Seite 82)" 2. Notieren Sie die Zuordnung aller Leitungen zur Grundplatine. 3. Ziehen Sie dann alle Leitungen von der Grundplatine ab. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 95 7. Schrauben Sie alle zehn Befestigungsschrauben wieder fest. Falls notwendig, justieren Sie die Position der Grundplatine noch nach bei halb angezogenen Befestigungsschrauben. 8. Stecken Sie die Leitungen wieder an die richtigen Stellen auf der Grundplatine. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 96: Software Installieren

    Autorisierungen bzw. License Keys auf Laufwerk C: gehen dabei verloren! Das Laufwerk C: wird vollständig gelöscht, neu formatiert und mit der Originalliefersoftware beschrieben. Bei der Option "Festplatte komplett wiederherstellen" gehen ALLE Daten, Benutzereinstellungen sowie vorhandene Autorisierungen bzw License Keys auf dem gesamten Laufwerk verloren. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 97: Auslieferungszustand Des Betriebssystems Und Der Partitionen Wiederherstellen (Restore)

    Über die Restore-Funktion können Sie Ihr Gerät z. B. nach einer Beschädigung wieder in den Auslieferungszustand bringen. Die Restore-Funktion stellt die Datenträger-Partitionen und das Betriebssystem mit installierten Geräte-Treibern und den SIEMENS-Software-Produkten wieder her. Beachten Sie vor Ausführen der Restore-Funktion das Kapitel "Autorisierung bzw. License Key sichern (Seite 96)".

  • Seite 98: Auswahl Der Wiederherzustellenden Partitionen

    Partitionen C: (System) und D: (Data). Option: "Vorhandene System Partition wiederherstellen" Verwenden Sie diese Option, wenn Sie nur die Partition C: (System) und die Boot- Funktionalität wiederherstellen möchten. Die Partition D: (Data) und alle dort gespeicherten Daten bleiben erhalten. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 99: Update Des Betriebssystems

    Bitte wenden Sie sich an die entsprechenden Hersteller. 7.4.4 Treiber und Software installieren Beim Betriebssystem Windows 10 oder Windows Server sind alle Treiber im Auslieferungszustand installiert. Nähere Informationen finden Sie beim Hersteller, siehe Kapitel "Grundplatine (Seite 110)". SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 100: Windows Installieren (Recovery)

    7.4.5 Windows installieren (Recovery) Mit der Recovery-Funktion wird auf Ihrem Gerät nur das Betriebssystem installiert. Im Gegensatz zur Restore-Funktion werden bei der Recovery-Funktion keine Geräte-Treiber und keine SIEMENS-Software-Produkte installiert. Hinweis Spezifische Informationen zur Benutzung von Windows-Betriebssystemen finden Sie im Internet: •...
  • Seite 101 Installation benötigt werden. Beachten Sie hierzu die Informationen im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller" am Ende dieses Kapitels. Drive options Anzeigen von weiteren Funktionen, mit denen Sie die Datenträger einrichten können, (advanced) siehe nachfolgende Abbildung. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 102 Informationen, wie die Datenträger im Auslieferungszustand partitioniert sind, finden Sie in unten stehenden Tabellen. 2. Wählen Sie die Partition aus, auf die Sie das Betriebssystem installieren wollen. 3. Klicken Sie auf "Next". Die Installation wird gestartet, das Windows-Betriebssystem auf den Datenträger installiert. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 103: Hardware Raid-Controller Software Installieren

    Die Gerätekonfiguration ist für die Arbeit mit der mitgelieferten Software voreingestellt. Sie sollten die voreingestellten Setup-Parameter nur ändern, wenn Sie technische Änderungen an Ihrem Gerät vorgenommen haben oder beim Einschalten eine Störung auftritt. Hinweis Dokumentation Sie finden die BIOS-Beschreibung beim Hersteller Supermicro (https://www.supermicro.com/en/products/motherboard/X11DPi-N) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 104: Recycling Und Entsorgung

    Hausmüll und nicht bei öffentlichen Entsorgungsstellen. • Für ein umweltverträgliches Recycling und die Entsorgung des Geräts und seiner Komponenten wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens-Ansprechpartner (Produktrückgabe (https://support.industry.siemens.com/cs/ww/de/view/109479891)). Beachten Sie dabei Folgendes: • Landesspezifische Regelungen •...

  • Seite 105: Allgemeine Technische Daten

    Absicherungswert des IPC zuzüglich des Strombedarfs der weiteren über diesen Kreis versorgten Geräte zu dimensionieren. Die Auslösecharakteristik der übergeordneten Absicherung muss dabei sowohl die Anlaufströme des IPC als auch die der weiteren Geräte berücksichtigen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 106: Elektromagnetische Verträglichkeit (Emv)

    ≤ 20 K/h, keine Betauung Luftdruck in Betrieb 1080 hPa … 689 hPa, entspricht einer Höhe von -1000 … 3000 m Lagerung / Transport 1080 hPa … 660 hPa, entspricht einer Höhe von -1000 … 3500 m SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 107: Mechanische Umgebungsbedingungen

    Unterstützung von bis zu 256 SAS/SATA-Geräten über SAS- Expander • Native 4K-Sektor Unterstützung bei entsprechenden SAS/SATA- Platten • Unterstützte RAID-Level: 0, 1, 1E, 5, 6, 10, 50, 60; Hybrid RAID 1 & • S.M.A.R.T.-Unterstützung • "Secure Boot" Unterstützung für das UEFI-BIOS SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 108: Strom- Und Leistungsbedarf

    1 × Grafikkarte NVIDIA QUADRO RTX5000 22,08 1 × Grafikkarte NVIDIA QUADRO RTX4000 13,33 1 × Grafikkarte NVIDIA QUADRO P620 3,33 1 × 2,5" SSD SATA (typisch) 1 × SSD M.2 NVME(typisch) 2,42 1 × 3,5" HDD SATA (typisch) Gerätelüfter SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 109: Stromversorgung (Ac)

    PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 110: Stromversorgung Ac, Redundant

    EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. Grundplatine Nähere Informationen finden Sie beim Hersteller Supermicro (https://www.supermicro.com/en/products/motherboard/X11DPi-N). Speziell das Handbuch zur Grundplatine: X11DPi-N Benutzerhandbuch (https://www.supermicro.com/manuals/motherboard/C620/MNL-1773.pdf) SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 111: Aufladung

    Von besonderer Bedeutung ist das Material, mit dem die betreffende Person in Kontakt kommt. Die Abbildung zeigt die Maximalwerte der elektrostatischen Spannungen, mit denen eine Person aufgeladen wird, in Abhängigkeit von der Luftfeuchtigkeit und vom Material. Diese Werte entsprechen den Angaben der IEC 61000-4-2. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 112: Schutz Gegen Entladung Statischer Elektrizität

    Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 113: Maßbilder

    Maßbilder Maßbild des Geräts SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 114: Maßbild Für Teleskopschienen

    Höhe (h), Länge (l), Tiefe (t) PCIe Beispiel PCIe: Grafikkarte NVIDIA TESLA 106,68 mm / 4,2" 111,15 mm / 4,38" 110 mm 312 mm / 12,28" 265 mm Single Slot Dual Slot: Die Karte benötigt zwei freie Erweite- rungssteckplätze SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 115: Normen Und Zulassungen

    • 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie) EU-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zertifikate SIMATIC IPC1047 (https://support.industry.siemens.com/cs/ww/de/ps/25596/cert). ISO 9001-Zertifikat Das Qualitätssicherungssystem unseres gesamten Produktentstehungsprozesses (Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der ISO 9001.

  • Seite 116: Software-Lizenzvereinbarungen

    가정 외의 지역에서 사용하는 것을 목적으로 합니다. WEEE-Richtlinie Das Gerät ist schadstoffarm, recyclingfähig und erfüllt die Anforderungen der WEEE-Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Altgeräten. Die Siemens AG ist bei der Stiftung EAR registriert, unter der WEEE-Reg.-Nr. DE 23691322. SIMATIC IPC1047E...

  • Seite 117: Technische Unterstützung

    Technische Unterstützung Service und Support Technische Unterstützung zu den Produkten in diesem Handbuch finden Sie im Internet unter: • Technical Support (https://support.industry.siemens.com/cs/ww/de/) • Support Request (https://support.industry.siemens.com/cs/ww/de/ps) • After Sales Information System SIMATIC IPC/PG (https://support.industry.siemens.com/cs/ww/de/view/109782922) • Service (https://support.industry.siemens.com/cs/ww/de/sc) • Ansprechpartner und Geschäftsstellen (https://www.automation.siemens.com/aspa_app?lang=de)

  • Seite 118: Problemlösung

    Wenn Sie einen Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm er- scheint, verständigen Sie ihren technischen Kunden- dienst. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 119: Redundante Stromversorgung

    Mögliche Abhilfe Gerät fällt trotz Redundanter • Ein Modul ist nicht eingeschal- • Beide Module einschalten Stromversorgung bei Netzaus- • Module an getrennte AC-Stromkreise anschließen fall aus • Beide Module hängen an dem gleichen AC-Stromkreis SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 120: Probleme Mit Dem Raid-System Und Dem Gerätehochlauf

    Im BIOS-Setup-Menü "Boot" die Bootpriorität von der Bootpriorität im Boot device ändern BIOS-Setup nicht an ers- • UEFI-Boot im BIOS-Setup aktivieren ter Stelle • Der Boot-Datenträger ist mit GPT eingerichtet und UEFI-Boot ist im BIOS- Setup deaktiviert SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 121: Probleme Beim Einsatz Von Erweiterungskarten

    Sie dann den Rechner neu. Tritt der Fehler • Signalfrequenzen oder Signal- nicht mehr auf, war die verwendete Fremdbaugruppe Ursa- pegel werden nicht eingehalten che der Störung. Ersetzen Sie diese durch eine Siemens- • Abweichende Belegung der Baugruppe oder stimmen Sie sich mit dem Lieferanten der Stecker Fremdbaugruppe ab.
  • Seite 122 Technische Unterstützung A.2 Problemlösung SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 123: Kennzeichen Und Symbole

    Anleitung beachten Warnung vor heißer Oberfläche Vor dem Öffnen Netzstecker ziehen nur bei Laufwerkshalter Typ A mit Wechsellaufwerken Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter , ohne Potenzial- Ein-Aus-Taster, ohne Potenzialtren- trennung nung nur bei einfacher Stromversorgung SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 124: Zertifikate, Zulassungen Und Kennzeichen

    CE-Kennzeichen für die europäischen Kennzeichen der Federal Communica- Länder tions Commission für USA EFUP (Environment Friendly Use Peri- Zulassung für Korea od)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie die tories örtlichen Vorschriften Zulassung für Indien SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 125 Anschluss für Funktionserdung (Po- Multimedia Card Reader tenzialausgleichsleitung) Monitor-Ausgang (VGA) Line Out LAN-Schnittstelle, nicht zugelassen für Mikrofon-Eingang den Anschluss von WAN oder Telefon Serielle Schnittstelle Universal Audio Jack USB-Schnittstelle Kopfhörer-Ausgang USB 2.0 HiSpeed-Schnittstelle USB 3.0 SuperSpeed-Schnittstelle SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 126 Kennzeichen und Symbole B.5 Schnittstellen SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 127: Abkürzungen

    Dynamic Random Access Memory Direct Current Gleichstrom Data Carrier Detect Datenträgersignalerkennung DDRAM Double Data Random Access Memory Speicherbaustein mit schneller Schnittstelle DHCP Dynamic Host Configuration Protocol Protokoll zur Konfiguration von IP-Netzwerken Direct Memory Access Direkter Speicherzugriff SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 128 Script-Sprache zur Erzeugung von Internetseiten. HTTP Hypertext Transfer Protocol Protokoll zur Datenübertragung im Internet Hardware Input/Output Daten Ein-/Ausgabe bei Computern Intel Application Accelerator Integrated Device Electronics IDER IDE Redirection Einbinden einer ISO-Datei als Laufwerk remote SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 129 Tabellenkalkulation im Schreibprogramm. OLE for Process Control Genormte Schnittstelle für industrielle Prozesse PATA Parallel ATA Personal Computer Peripheral Component Interconnect Schneller Erweiterungsbus PCIe Peripheral Component Interconnect express Schnelle serielle differenzielle vollduplex Punkt-zu-Punkt- Schnittstelle mit hoher Datenrate. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 130 Weiterentwicklung des VGA-Standards mit mindestens 256 Farben Fertigungsnummer des Geräts Software Total Cost of Ownership Thin-Film-Transistor LCD-Flachbildschirm-Art Tele Type Asynchrone Datenübertragung Transmit Data Datenübertragungssignal Trusted Execution Technology Hardwareimplementierung Watchdog Time Watchdog Überwachungszeit UEFI Unified Extensible Firmware Interface SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 131 Drahloses lokales Netzwerk World Wide Web Extended Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. Zero Maintenance Cache Protection Module Wartungsfreie Puffereinheit zum Speichern von Cache- Inhalten SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 132 Abkürzungen SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 133 PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungskarten oder als Massenspeicher (Massenspeicherbaugruppe). Betriebssystem Zusammenfassende Bezeichnung für alle Funktionen, welche die Ausführung der Benutzerprogramme, die Verteilung der Betriebsmittel auf die einzelnen Benutzerprogramme und die Aufrechterhaltung der Betriebsart in Zusammenarbeit mit der Hardware steuern und überwachen. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 134: Com-Schnittstelle

    Speicherung und Übertragung von Daten, häufig gebraucht im Zusammenhang mit RAM-Modulen mit und ohne ECC. EGB-Richtlinie Richtlinie für den Umgang mit elektrostatisch gefährdeten Bauteilen. EMV-Richtlinie Richtlinie der EU zur Elektromagnetischen Verträglichkeit. Die Einhaltung wird mit dem CE- Symbol und der EG-Konformitätsbescheinigung bestätigt. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 135: Energieverwaltung

    Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Jeder Datenträger muss vor der erstmaligen Benutzung formatiert werden. Grundplatine Die Grundplatine ist das Kernstück des Computers. Von hier aus werden Daten bearbeitet und gespeichert, Schnittstellen und Geräteperipherie gesteuert und verwaltet. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 136: Hyper Threading

    System bei einem Kaltstart zunächst einige grundlegende Hardwareüberprüfungen aus und lädt anschließend das Betriebssystem von der Festplatte in den Arbeitsspeicher booten. Konfigurationsdateien Enthalten Daten, die festlegen, wie die Konfiguration nach einem Neustart aussehen soll. Solche Dateien sind z.B. CONFIG.SYS, AUTOEXEC.BAT und Registrierungsdateien. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 137 Unterstützung von USB-Geräten z. B. Maus, Tastatur an den USB-Schnittstellen ohne Treiber. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. Multi Core CPU Der Multi Core Prozessor (Mehrkernprozessor) besteht aus mehreren Kernen, was die Geschwindigkeit und das gleichzeitige Bearbeiten von Programmen deutlich steigert, gemessen an bisherigen Single Core-Prozessoren mit Hyper-Threading.
  • Seite 138 Betriebssicherheit. Beispiel redundante Stromversorgung: Im Normalbetrieb wird nur eine Stromversorgung benötigt. Im redundanten Betrieb sind zwei Stromversorgungen vorhanden: Die zweite Stromversorgung stellt im Fehlerfall der ersten die Stromversorgung des Geräts sicher. Reset Hardware-Reset: Rücksetzen/Neustart des PC mittels Taster/Schalter. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 139 Ein Solid State Drive (SSD) ist ein Laufwerk, das wie eine herkömmliche Festplatte eingebaut werden kann, ohne eine rotierende Scheibe oder andere bewegliche Teile zu enthalten, da nur Halbleiterspeicherbausteine vergleichbar großer Kapazität verwendet werden. Die Vorteile sind Robustheit, kurze Zugriffszeiten, niedriger Energieverbrauch und schnelle Datenübertragung. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...

  • Seite 140: Warmstart

    Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. Zero Maintenance Cache Protection Module ist eine Funktionseinheit des SAS-Raid- Controllers, welche die Daten im Cache des Controllers bei einem Spannungsausfall speichert. Diese Funktionseinheit ist wartungsfrei. SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
  • Seite 141 BIOS-Setup, 103, 104 Filtermatte Boot-Modus Wartungsintervall, 84 Legacy-Modus, 97 wechseln, 85 UEFI-Modus, 97 Fremdbaugruppen, 121 Brandschutzgehäuse, 29 Busrahmen ausbauen, 60 Gerät öffnen, 56 Gerät ausschalten CE-Kennzeichnung, 115 Betriebssystem herunterfahren, 45 COM, 108 Hardware-Reset, 46 CPU, 12 SIMATIC IPC1047E Betriebsanleitung, 03/2021, A5E50259526-AA...
