Vorderansicht - Siemens SIMATIC IPC1047E Betriebsanleitung

Überblick
1.2 Aufbau des Geräts
1.2 Aufbau des Geräts
1.2.1 Gerätefront

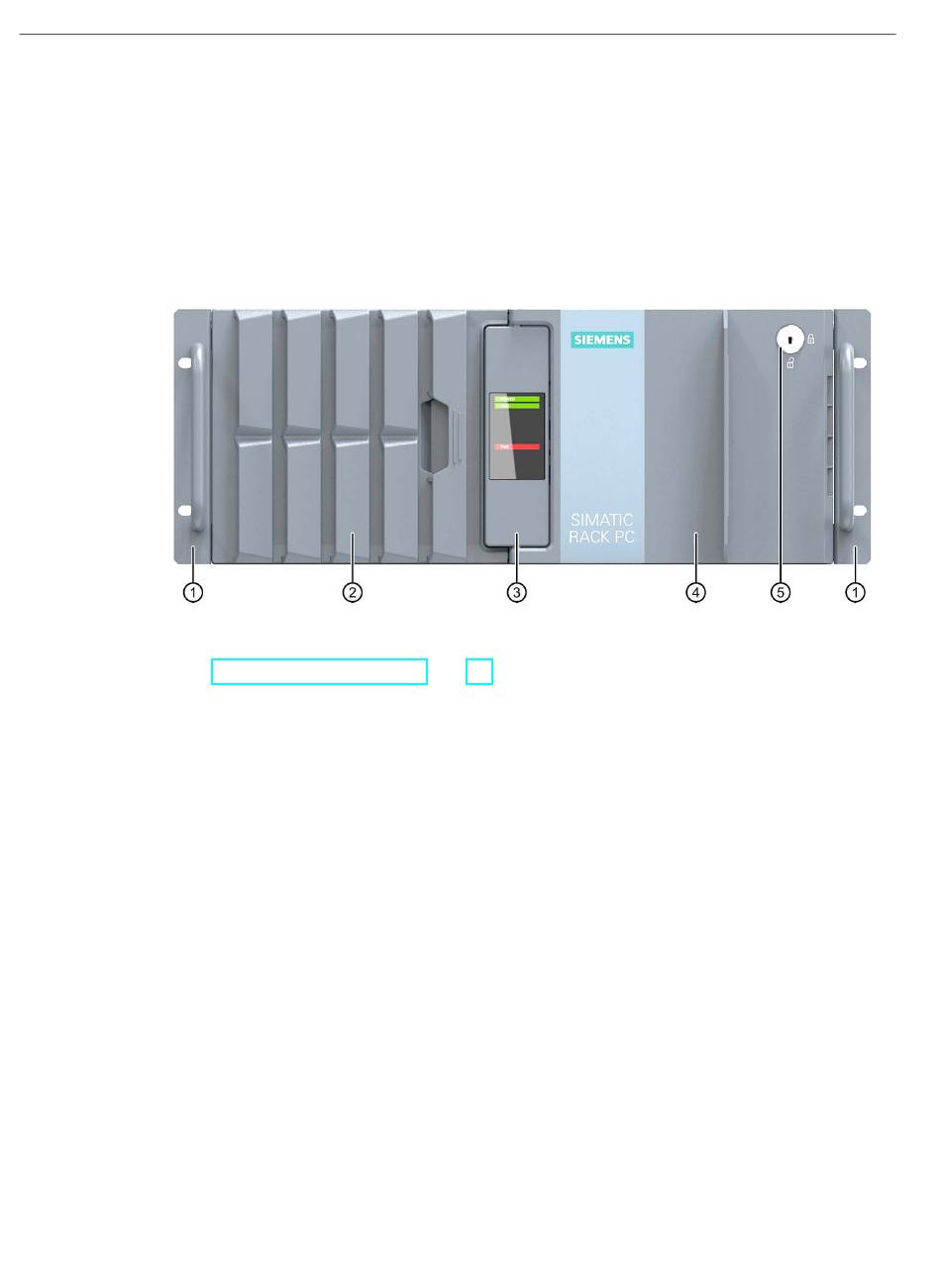

Vorderansicht

①
②
③
④
⑤
Ansicht mit geöffneter Fronttür
Die folgenden Abbildungen zeigen Beispiele für Geräte mit geöffneter Fronttür. Je nach
Konfiguration ist das Gerät mit einem der folgenden Laufwerkshalter ausgestattet:
• Laufwerkshalter Typ A mit Einbauplätzen für Wechsellaufwerke
Die Wechseleinschübe sind abschließbar; somit sind die Laufwerke vor unbefugtem
Zugriff geschützt.
• Laufwerkshalter Typ B mit festen Einbauplätzen für Laufwerke
14
19" Befestigungswinkel
Lüfterabdeckung des Frontlüfters mit Belüftungsöffnungen, verriegelt durch Fronttür
Betriebsanzeigen zum System (Seite 17)
Fronttür: abschließbar, Schutz gegen unbefugten Zugriff
Schloss
• Schlüssel senkrecht: geöffnet
• Schlüssel waagrecht: geschlossen
