Rechnereinheit anschließen und bedienen
3.1 Schnittstellen und Anschlüsse
3.1.1 Linke Geräteseite (Schnittstellenseite)
15
(Option)
1
2
É É É É É É É É É É É É É É É É É É
É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É É

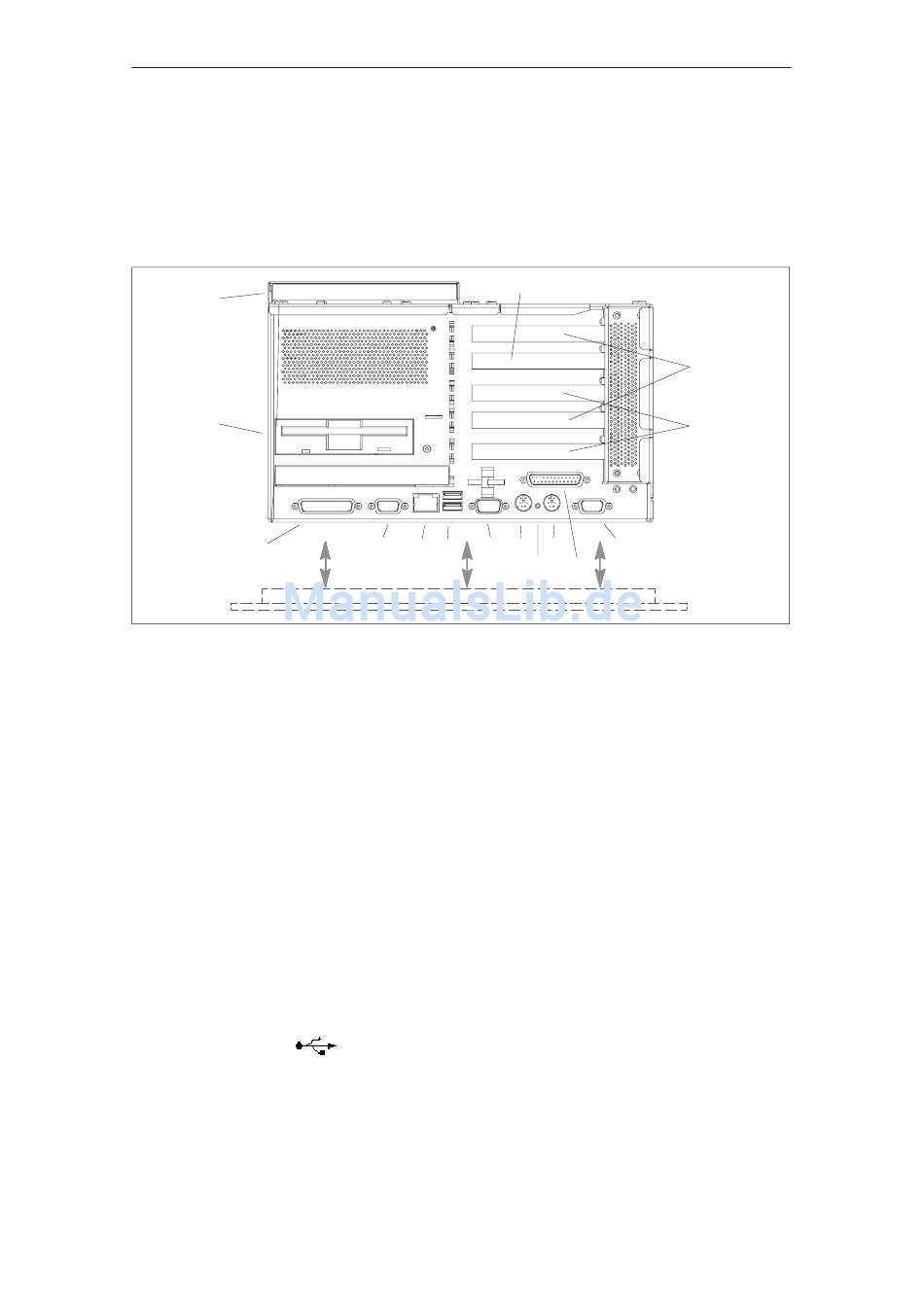

Bild 3-1 Linke Geräteseite mit Schnittstellen
Erläuterungen zu Bild 3-1
1

Diskettenlaufwerk

Mit dem Diskettenlaufwerk können Sie Programme und Daten auf Disketten spei-
chern und von Disketten in den PC 870 laden.
2 COM1 V.24 / MODEM / AG
Über die COM 1(TTY)-Schnittstelle können z.B. S5-Automatisierungsgeräte (AG)
angeschlossen werden.
3 MPI/DP Multipoint Interface
Über die potentialgetrennte MPI/DP-Schnittstelle können Sie den PC 870 an ein
S7-Automatisierungssystem oder an ein PROFIBUS-Netz anschließen.
4 Ethernet
RJ 45-Ethernet-Anschluss. Das Ethernet-Netzwerk ist ein lokales Netzwerk mit
Bus-Struktur für Datenkommunikation mit Datenübertragungsraten von 10 oder
100 Megabit pro Sekunde (Mbps).
5 USB
Anschluss für Universal Serial Bus. Hier können Sie externe Geräte anschliessen,
z.B. CD-Laufwerke, Drucker, Modems sowie Maus und Tastatur.
3-2
14
3 4 5 6 7 9
8
1)
2)
13
12
11
10
Bedieneinheit
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
