9. Bereiten Sie den neuen Prozessor vor, indem Sie ihn mit ausreichend frischer
Wärmeleitpaste bestreichen.
10. Setzen Sie den neuen Prozessor lagerichtig in den Kunststoffträger ein. Achten Sie auf
folgende Markierungen (siehe Abbildung oben):
– Der Prozessor hat an einer Ecke auf der Unterseite eine goldfarbene Markierung.
– Der Kunststoffträger hat eine dreieckige Aussparung.
– Markierung am Prozessor und Dreieck im Kunststoffträger liegen beieinander.
11. Setzen Sie den Kunststoffträger mit Prozessor genauso auf den Kühlkörper, wie er
ursprünglich befestigt war (Strömungsrichung). Achten Sie darauf, dass alle vier Clips hörbar
einrasten.

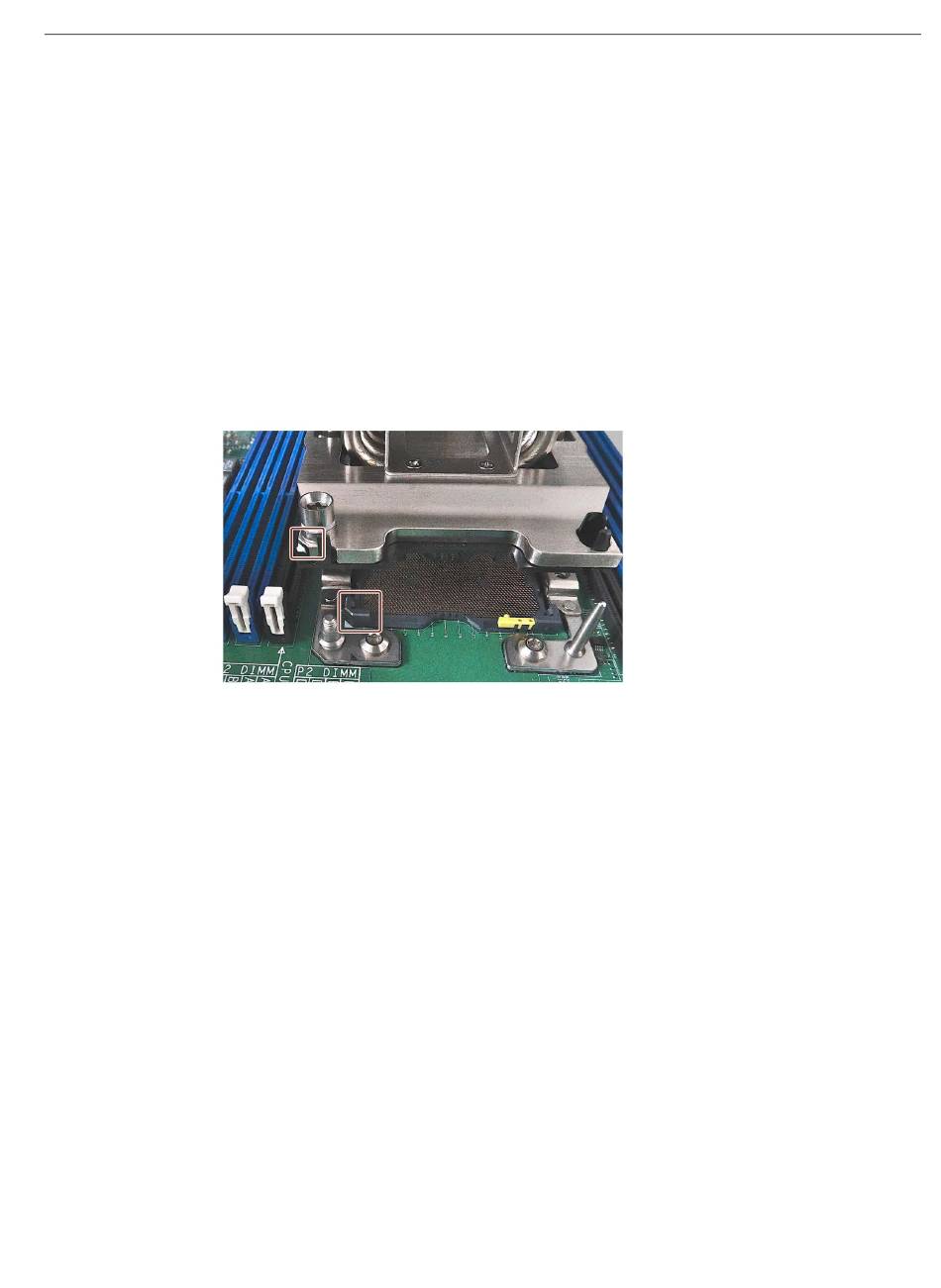

12. Drehen Sie Kühlkörper und Prozessor um 180° und setzen Sie ihn mit dem Prozessor unten
auf die Grundplatine (Kühlkörper oben):
Achten Sie auf folgende Markierungen:
– Die Grundplatine hat ein weißes Dreieck aufgedruckt, an dem der Prozessorsockel
– Der Kunststoffträger hat eine dreieckige Markierung.
– Dreieck auf der Grundplatine und Markierung am Kunststoffträger liegen beieinander.
– Kontrollieren Sie die Strömungsrichung, siehe auch Schritt 11.
13. Schrauben Sie die vier Schrauben aus Schritt 4 mit einem Drehmoment von 1,3 Nm an, in
der gekennzeichneten Reihenfolge: 1, 2, 3, 4.
14. Setzen Sie den Lüfter auf den Kühlkörper und ziehen Sie mit dem T30 Schraubendreher die
zentrale Schraube handfest an.
15. Stecken Sie den vierpoligen Stecker des Prozessor-Kühlkörper-Lüfters an den ursprünglichen
Steckplatz auf der Grundplatine.
