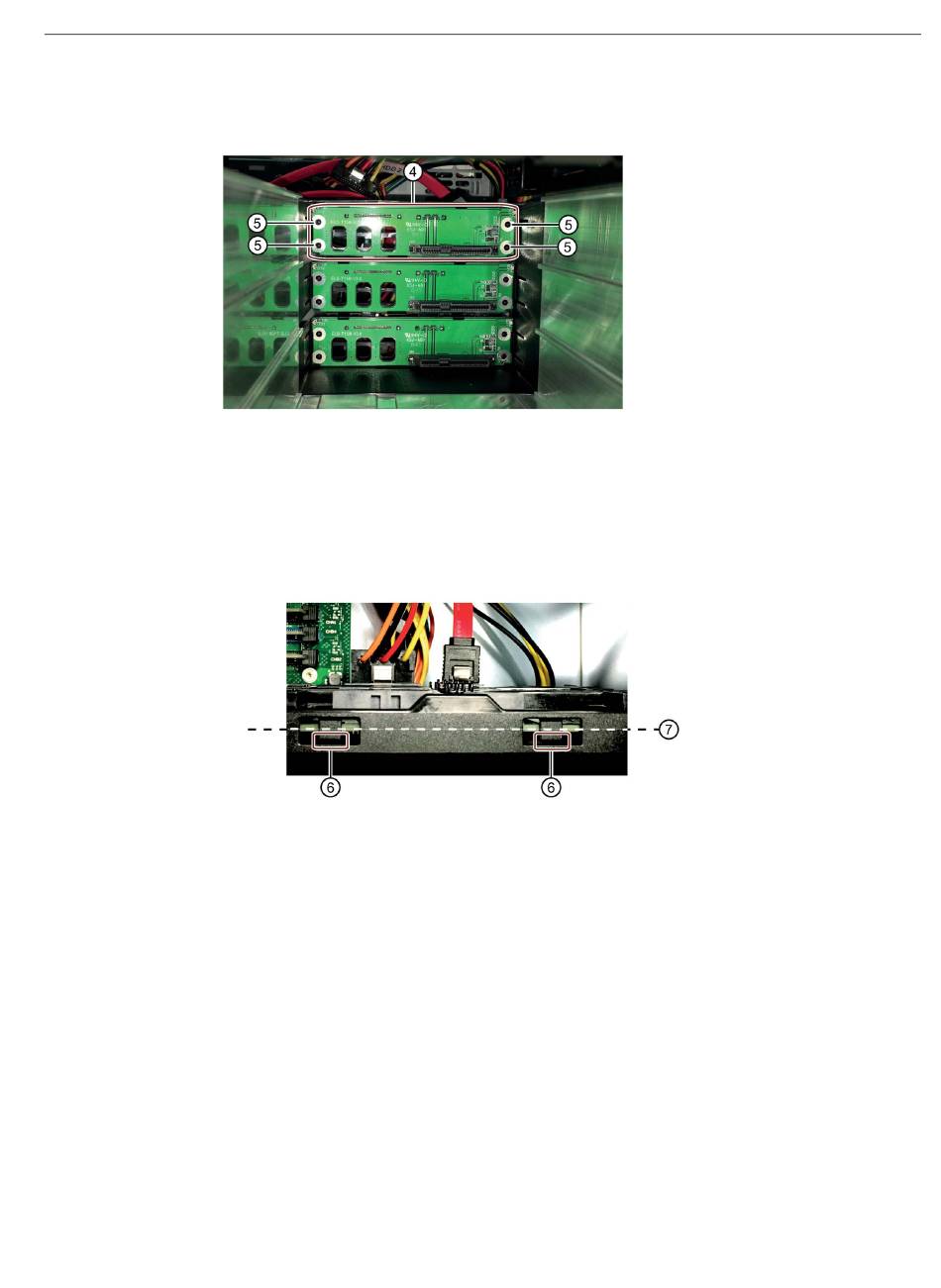

5. Setzen Sie die Rückwandplatine ④ von vorn in den Laufwerkshalter ein und rasten Sie diese
hinten ein.
Kontrollieren Sie dabei Folgendes:
– Die Rückwandplatine liegt im Laufwerkshalter hinten eben an.
– Alle Zentrieröffnungen ⑤ der Rückwandplatine liegen in den Zentrierstiften.
– Die Rückwandplatine ist oben hinter den Rastnasen ⑥ eingerastet.
– Alle Rückwandplatinen liegen bei Draufsicht in der senkrechten Flucht exakt
6. Setzen Sie die benötigten Wechseleinschübe wieder ein.
7. Setzen Sie die Abdeckung ② in die Gerätefront ein.
8. Verbinden Sie an der Rückwandplatine die Daten-Kabel mit den entsprechenden
Schnittstellen auf der Grundplatine bzw. des Hardware RAID-Controllers.
9. Schließen Sie die Stromversorgung an.
10. Schließen Sie das Gerät.
SIMATIC IPC1047E
Betriebsanleitung, 03/2021, A5E50259526-AA
untereinander ⑦.
