Überblick
1.2 Aufbau des Geräts
1.2.4.3 Betriebsanzeigen am Wechseleinschub für Laufwerke

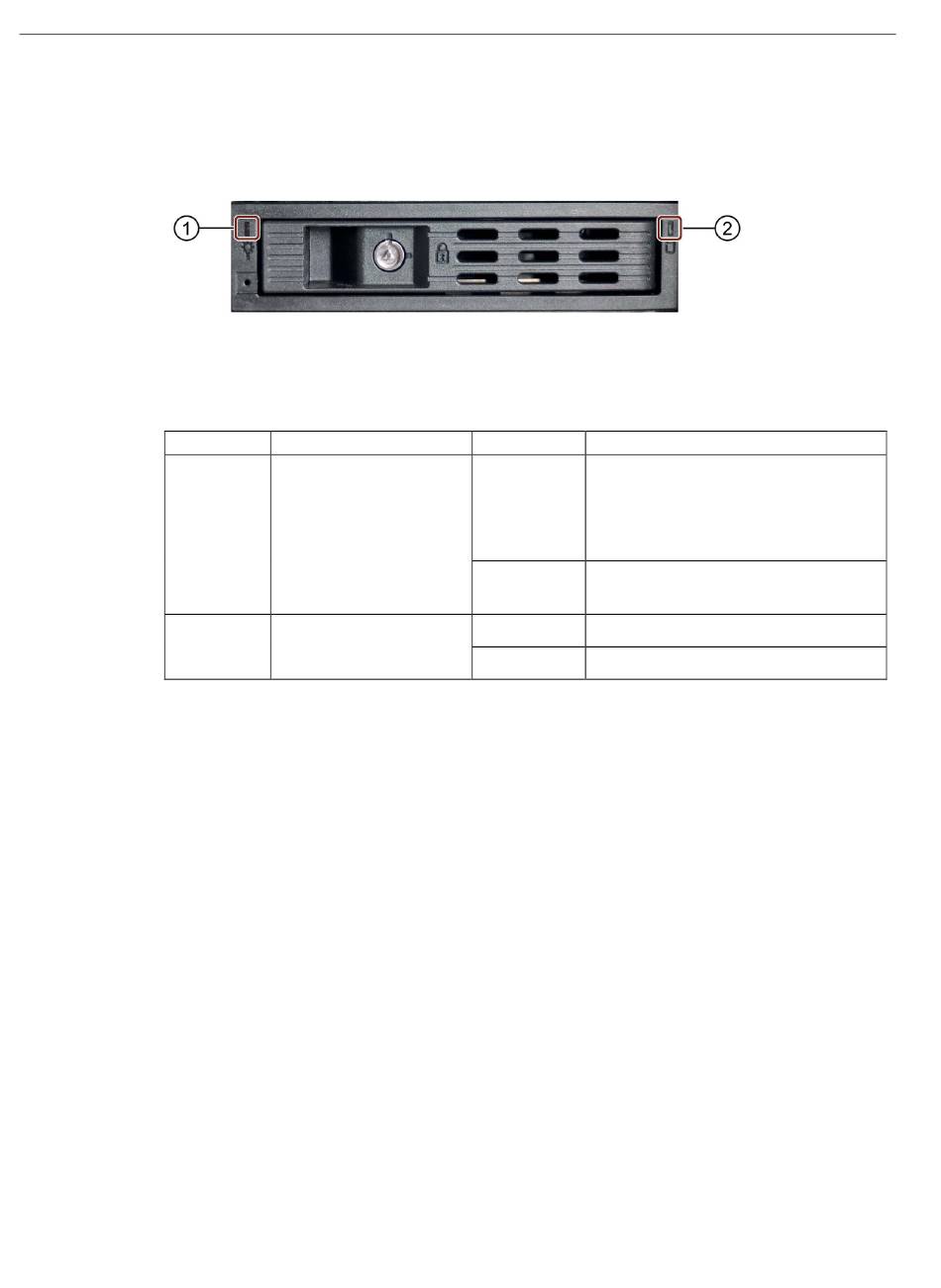

Die folgende Abbildung zeigt die Betriebsanzeigen eines Wechseleinschubs bei Geräten mit
Laufwerkshalter Typ A.
①
②
Bedeutung der LEDs
LED
Power
Aktivität
20
LED "Power"
LED "Aktivität"
Bedeutung
Status des Wechselein-
schubs
Status des Laufwerks
LED-Status Bedeutung des Status
AUS
• Gerät ausgeschaltet
• Spannungsversorgung nicht ange-
schlossen
• kein Laufwerk eingebaut
Leuchtet
• Gerät eingeschaltet und ein Laufwerk
ist eingebaut
Blinkt
• Laufwerk ist aktiv
AUS
• Laufwerk ist nicht aktiv
