Hinweis
Fremdspannungs-Buchse
Ethernet-Buchse
USB-Buchse
LPB/BSB-Anschlüsse
Digitaleingänge
90 / 102
Siemens
Building Technologies

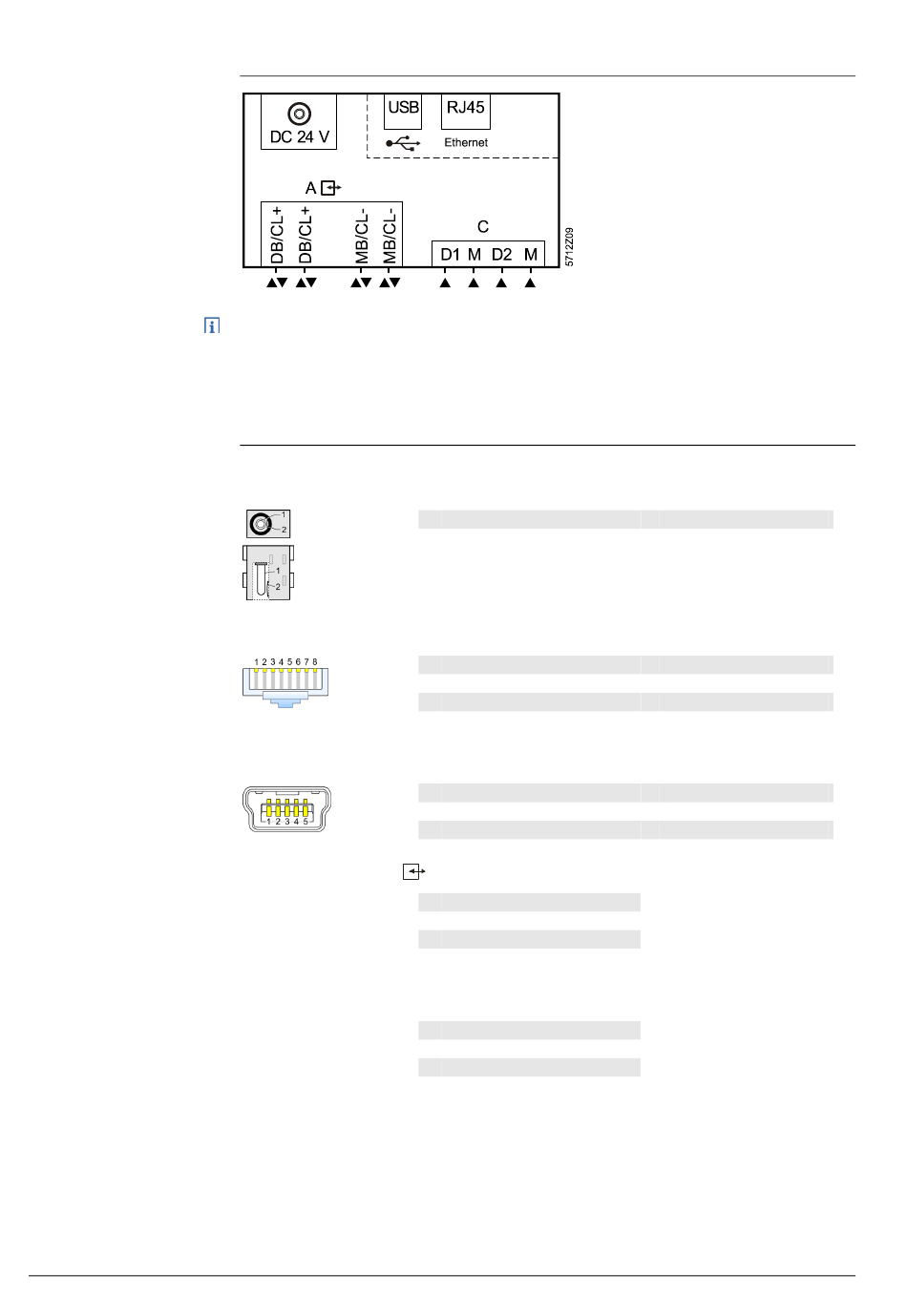

6.3.3 Anschlüsse
Die Anschlüsse für den LPB/BSB-Bus und die potentialfreien Eingänge befinden
sich unter der Abdeckung.
6.3.4

Pin-Belegungen

DC 24 V-Buchse
RJ45, Standard-Belegung
Typ Mini-B

Klemmenbelegung

A
Klemmenbelegung
C
Web-Server
Anhang
1 DC 24 V (+)
1 Tx +
2 Tx –
3 Rx +
4 nicht belegt
1 VCC
2 D –
3 D +
1 DB/CL+
2 DB/CL+
3 MB/CL–
4 MB/CL–
1 D1
2 M
3 D2
4 M
2 GND (–)
5 nicht belegt
6 Rx –
7 nicht belegt
8 nicht belegt
4 ID
5 GND
