6.5.2.4 Rückwandplatine für Wechseleinschub wechseln
Die Rückwandplatine wird von innen an das hintere Ende des Laufwerkshalters Typ A
eingebaut und ist mit Schnittstellen für Daten-Kabel zur Grundplatine versehen.
Somit ist an diesen Schnittstellen ein komfortables Verbinden der Daten-Kabel von der
Grundplatine zum Laufwerk im Wechseleinschub möglich.
Voraussetzung
• Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassene Rückwandplatine, siehe
Hinweise in Kapitel "Zubehör und Ersatzteile (Seite 21)".
• Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät ausschalten
(Seite 45)".
• Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 55)".
Vorgehensweise

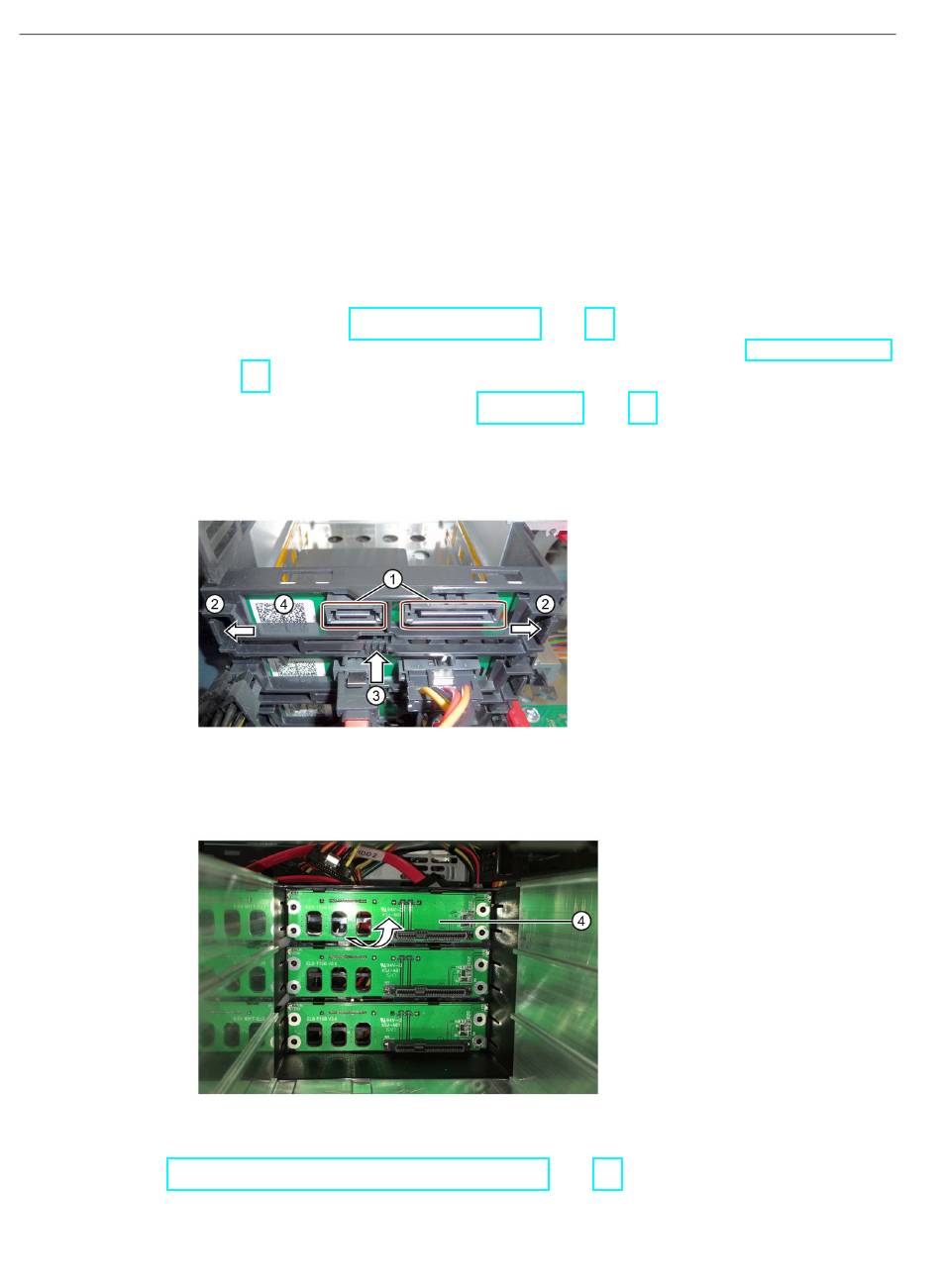

1. Notieren Sie die Zuordnung aller Datenleitungen zur Grundplatine und ziehen Sie alle
Datenleitungen ① ab.
2. Entriegeln Sie die Rückwandplatine durch festes Drücken in Pfeilrichtung auf die Rastnasen
② und drücken Sie auf den Auswerfer ③.
3. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen
und nehmen Sie sie aus dem Laufwerkshalter.

Siehe auch

Rückwandplatine für Wechseleinschub einbauen (Seite 71)
