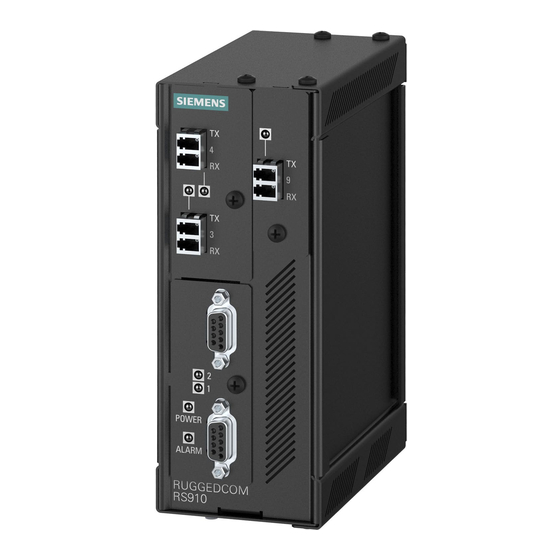

Siemens RUGGEDCOM RS910 Installationshandbuch
Vorschau ausblenden
Andere Handbücher für RUGGEDCOM RS910:
- Montagehandbuch (52 Seiten) ,
- Montagehandbuch (56 Seiten)
Verwandte Anleitungen für Siemens RUGGEDCOM RS910
Inhaltszusammenfassung für Siemens RUGGEDCOM RS910
- Seite 1 Vorwort Einleitung Installation des Geräts RUGGEDCOM RS910 Gerätemanagement Kommunikationsports Technische Daten Installationshandbuch Zertifizierung 7/2018 RC1029-DE-07...
-
Seite 2: Haftungsausschluss
Informationen hierzu finden Sie unter https://support.automation.siemens.com. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 3: Kontakt Siemens
RUGGEDCOM RS910 Installationshandbuch Ansprüche des Kunden auf Vertrag (einschließlich wesentlicher Verletzungen), unerlaubten Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder auf einem anderen Grund beruhen. Nähere Informationen zu den Garantiebestimmungen finden Sie unter https://www.siemens.com/ruggedcom oder kontaktieren Sie einen Mitarbeiter des Siemens-Kundenservice. Kontakt Siemens... - Seite 4 RUGGEDCOM RS910 Installationshandbuch...
-
Seite 5: Inhaltsverzeichnis
RUGGEDCOM RS910 Installationshandbuch Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ......................Warnhinweise ........................... vii Zugehörige Dokumente ........................viii Zugang zur Dokumentation ........................ viii Schulung ............................viii Kundensupport ..........................viii Kapitel 1 Einleitung ......................1.1 Funktionale Highlights ........................2 1.2 Beschreibung ..........................3 1.3 Erforderliche Werkzeuge und Materialien ..................4 1.4 Außerbetriebnahme und Entsorgung .................... - Seite 6 RUGGEDCOM RS910 Inhaltsverzeichnis Installationshandbuch Kapitel 4 Kommunikationsports ..................4.1 Ethernet-Ports in Kupfertechnik ....................20 4.2 Ethernet-Ports in Glasfasertechnik ....................21 4.3 Serielle Ports ..........................22 4.3.1 Serielle RS232/RS485/RS422-Ports (DB9) ................22 4.3.2 Serielle RS232/RS485/RS422-Ports (RJ45) ................23 4.3.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik ............24 4.3.4 Anschließen mehrerer RS485-Geräte ................. 24 Kapitel 5 Technische Daten ...................
-
Seite 7: Vorwort
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RS910 beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen. -
Seite 8: Zugehörige Dokumente
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den... - Seite 9 • auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
- Seite 10 RUGGEDCOM RS910 Vorwort Installationshandbuch Kundensupport...
-
Seite 11: Einleitung
Zertifizierung (Class I, Division 2), einer optionalen Beschichtung und einem Chassis aus verzinktem Stahl kann der RUGGEDCOM RS910 nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS910 auf einer DIN-Schiene oder - Tafel angebracht werden. -
Seite 12: Funktionale Highlights
Kapitel 1 RUGGEDCOM RS910 Einleitung Installationshandbuch Abschnitt 1.1 Funktionale Highlights Serieller Geräteserver • Baudraten bis zu 230 kBaud • Übertragung serieller Daten über ein IP-Netzwerk • 2 serielle RS485/RS422/RS232-Ports (DB9 oder RJ45) • [Optional] Serielle Glasfaser-Schnittstelle (ST) • Direkte Unterstützung der seriellen Protokolle Modbus TCP, DNP3, TIN •... -
Seite 13: Beschreibung
Einleitung Abschnitt 1.2 Beschreibung Der RUGGEDCOM RS910 verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Abbildung 1: RUGGEDCOM RS910 1. LED POWER 2. LED ALARM 3. [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) ... -
Seite 14: Erforderliche Werkzeuge Und Materialien
Kapitel 1 RUGGEDCOM RS910 Einleitung Installationshandbuch Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RS910 erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom (16 AWG) Zum Anschließen von Netzspannung an das Gerät. Multimode- und/oder Singlemode-Glasfaserkabel Zum Anschließen des Geräts an ein LAN. -
Seite 15: Unterstützte Lichtwellenleiter
Kapitel 1 Installationshandbuch Einleitung Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 16 Kapitel 1 RUGGEDCOM RS910 Einleitung Installationshandbuch Unterstützte Lichtwellenleiter...
-
Seite 17: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 18: Allgemeines Vorgehen
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS910 erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können. WICHTIG! Das Gerät ist nur als Bauteil für die Installation in explosionsgefährdeten Umgebungen zugelassen. -
Seite 19: Montage Des Geräts
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RS910 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. -
Seite 20: Schalttafeleinbau Des Geräts
Abschnitt 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS910 mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis vorinstalliert sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen. -
Seite 21: Anschließen Des Ausfallsicheren Alarmrelais
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im ROS-Benutzerhandbuch für den RUGGEDCOM RS910. Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die... -
Seite 22: Anschluss An Die Netzspannung
Abbildung 4: Verdrahtung des ausfallsicheren Alarmrelais 1. Öffnerkontakt 2. Massekontakt 3. Schließerkontakt Abschnitt 2.6 Anschluss an die Netzspannung Der RUGGEDCOM RS910 kann mit einer einzelnen AC/DC-Hochspannungsversorgung oder DC- Niederspannungsversorgung betrieben werden. WICHTIG! • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 23 RUGGEDCOM RS910 Kapitel 2 Installationshandbuch Installation des Geräts ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. Das Netzteil könnte dadurch beschädigt werden. ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
-
Seite 24: Anschließen An Dc-Niederspannung
Reihenklemme. Abschnitt 2.6.2 Anschließen an DC-Niederspannung RUGGEDCOM RS910 ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzuschließen: HINWEIS Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. - Seite 25 RUGGEDCOM RS910 Kapitel 2 Installationshandbuch Installation des Geräts ± ± Abbildung 7: Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol an der Reihenklemme. [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie...
- Seite 26 Kapitel 2 RUGGEDCOM RS910 Installation des Geräts Installationshandbuch ± ± ± ± Abbildung 8: Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Schließen Sie mit Hilfe eines geflochtenen Erdungsbands oder eines anderen geeigneten Erdungsdrahts die Überspannungsschutzklemme an die Gehäusemasseverbindung an. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
-
Seite 27: Gerätemanagement
Nachstehend werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROS-Konsole und die Webschnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROS- Benutzerhandbuch für den RUGGEDCOM RS910. WICHTIG! Ethernet-Kabel dürfen ausschließlich in nicht explosionsgefährdeten Bereichen bzw. bei spannungsfrei geschaltetem Gerät angeschlossen oder getrennt werden. -
Seite 28: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie auf die Konsole und die Webschnittstellen des RUGGEDCOM ROS über die IP-Adresse des Gerätes zu. Die Werkseinstellung der IP-Adresse für den RUGGEDCOM RS910 ist https://192.168.0.1. Weitere Informationen zu verfügbaren Ports finden Sie unter Kapitel 4,... -
Seite 29: Kommunikationsports
RUGGEDCOM RS910 Kapitel 4 Installationshandbuch Kommunikationsports Kommunikationsports Der RUGGEDCOM RS910 kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Abbildung 10: Zuweisung von Netzwerkports 1. Ports 1 und 2 2. Ports 3 und 4 3. Port 9 Port 1 und 2... -
Seite 30: Ethernet-Ports In Kupfertechnik
Kommunikationsports Installationshandbuch Abschnitt 4.1 Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RS910 unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die den Anschluss an standardmäßige geschirmte oder ungeschirmte, paarweise verdrillte Kabel der Kategorie 5 (CAT-5) mit RJ45- Steckverbindern ermöglichen. WARNUNG! Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen an Geräten. Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und... -
Seite 31: Technische Daten
RUGGEDCOM RS910 Kapitel 4 Installationshandbuch Kommunikationsports Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in Abschnitt 5.3, „Technische Daten für Ethernet-Port in Kupfertechnik“. Abschnitt 4.2 Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Glasfasertechnik sind entweder mit MTRJ (Mechanical Transfer Registered Jack)-, LC (Lucent Connector)-, SC (Standard oder Subscriber Connector)- oder ST (Straight Tip)-Steckverbindern erhältlich. -
Seite 32: Serielle Ports
Installationshandbuch Abschnitt 4.3 Serielle Ports Der RUGGEDCOM RS910 unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. HINWEIS Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus eingestellt. Jeder Port kann über RUGGEDCOM ROS individuell auf Modus RS232, RS485 oder RS422 eingestellt werden. -
Seite 33: Serielle Rs232/Rs485/Rs422-Ports (Rj45)
RUGGEDCOM RS910 Kapitel 4 Installationshandbuch Kommunikationsports Name Betriebsart RS232-Modus RS422-Modus RS485 RI (Keine Verbindung) Schirmung Gehäusemasse Kein interner Abschluss vorgesehen. Intern verbunden. Die Erdungsklemme ist isoliert. Zwischen Erdungsklemme und Gehäusemasse befindet sich jedoch eine Stoßspannungsschutzschaltung. Intern verbunden. Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt. -
Seite 34: Serielle Rs232/Rs485/Rs422-Ports In Glasfasertechnik
Kapitel 4 RUGGEDCOM RS910 Kommunikationsports Installationshandbuch Abschnitt 4.3.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik Der RS910 kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausgestattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM ROS individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen finden Sie im RUGGEDCOM ROS-Benutzerhandbuch für den RS910. - Seite 35 RUGGEDCOM RS910 Kapitel 4 Installationshandbuch Kommunikationsports 120Ω 10nF 120Ω 10nF Abbildung 20: Empfohlene RS485-Verdrahtung 1. RUGGEDCOM RS910-Gerät 2. Erdung (Schutzkontakt) 3. Minus 4. Plus 5. Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) 6. RS485-Geräte (insgesamt 32) Anschließen mehrerer RS485-Geräte...
- Seite 36 Kapitel 4 RUGGEDCOM RS910 Kommunikationsports Installationshandbuch Anschließen mehrerer RS485-Geräte...
-
Seite 37: Technische Daten
RUGGEDCOM RS910 Kapitel 5 Installationshandbuch Technische Daten Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. INHALT • Abschnitt 5.1, „Technische Daten der Stromversorgung“ • Abschnitt 5.2, „Technische Daten des ausfallsicheren Alarmrelais“ • Abschnitt 5.3, „Technische Daten für Ethernet-Port in Kupfertechnik“ •... -
Seite 38: Ungefährliche Umgebungen
Kapitel 5 RUGGEDCOM RS910 Technische Daten Installationshandbuch Ungefährliche Umgebungen Eingangsspannung Art der Klassifizierung der Maximale Potentialtrennung Stromversorgung internen Sicherung Leistungsaufnahme Minimum Maximum 88 V DC 300 V DC 3,15 A(T) 4 kVAC 10 W 85 VAC 264 VAC 3,15 A(T) 5,5 kVDC 10 W 10 V DC 36 V DC 3,15 A(T) 1,5 kVDC 10 W... -
Seite 39: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist weitestgehend von Faktoren, wie Faserqualität, und der Anzahl an Rangierungen und Spleiße abhängig. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens-Vertriebspartner. 10Base-FL Glasfaser Tx (dBm) Empf.-... -
Seite 40: Technische Daten Zu Seriellen Ports
1300 -22,5 Gilt für den typischen Fall. Abschnitt 5.5 Technische Daten zu seriellen Ports Nachstehend sind die technischen Daten für serielle Ports aufgeführt, die mit dem RUGGEDCOM RS910 bestellt werden können. Serielle Ports in Kupfertechnik Baudrate 300 bis 230 kBaud Technische Daten zu seriellen Ports... -
Seite 41: Betriebsumgebung
Lichtwellenlänge (nm) Kabel 50/125 oder 62,5/125 Abschnitt 5.6 Betriebsumgebung Der RUGGEDCOM RS910 ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im Betrieb -40 bis 85 °C (-40 bis 185 °F) Umgebungstemperatur bei Lagerung -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchtigkeit 5 % bis 95 %... - Seite 42 Kapitel 5 RUGGEDCOM RS910 Technische Daten Installationshandbuch 116.59 65.13 7.87 Abbildung 21: Außenabmessungen Maßzeichnungen...
- Seite 43 RUGGEDCOM RS910 Kapitel 5 Installationshandbuch Technische Daten 130.4 13.64 101.6 11.2 78.74 120.65 Abbildung 22: Maße des Schalttafeleinbaus und der DIN-Hutschienenmontage Maßzeichnungen...
- Seite 44 Kapitel 5 RUGGEDCOM RS910 Technische Daten Installationshandbuch Maßzeichnungen...
-
Seite 45: Zertifizierung
RUGGEDCOM RS910 Kapitel 6 Installationshandbuch Zertifizierung Zertifizierung Das RUGGEDCOM RS910-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. INHALT • Abschnitt 6.1, „Zulassungen“ • Abschnitt 6.2, „Typprüfungen EMV und Umgebungsbedingungen“... -
Seite 46: Europäische Union (Eu)
• Temperaturbemessungswerte T6 bei 40 °C und T4A bei 85 °C Abschnitt 6.1.2 Europäische Union (EU) Siemens Canada Ltd hat für dieses Gerät angegeben, dass es wichtige Anforderungen und andere relevante Vorschriften der folgenden EU-Richtlinien erfüllt: • EN 60950-1 Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen •... -
Seite 47: Fcc
• Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-chapter J – Radiological Health Abschnitt 6.1.5 ISED Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A)/NMB-3 (A) Abschnitt 6.1.6... -
Seite 48: Acma
Abschnitt 6.1.8 RoHS Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden RoHS- Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elektronische Produkte Eine Kopie der Materialdeklaration ist online unter https://support.industry.siemens.com/cs/ww/en/... -
Seite 49: Typprüfungen Emv Und Umgebungsbedingungen
Kapitel 6 Installationshandbuch Zertifizierung • IEC 61850-3 Kommunikationsnetze und -systeme in Umspannwerken – Teil 3: Allgemeine Anforderungen Abschnitt 6.2 Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS910 hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 61000-4-2 Gehäuse Kontakt... -
Seite 50: Emv-Unempfindlichkeitsprüfung Nach Ieee 1613
EMV-Unempfindlichkeitsprüfung nach IEEE 1613 HINWEIS Der RUGGEDCOM RS910 erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Klasse 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Klasse 2 eine fehlerfreie und unterbrochene Kommunikationen erfordert. -
