Gerät warten und instand setzen
7.3 Hardware ausbauen und einbauen
7.3.6

Redundantes Stromversorgungsmodul tauschen

Wenn für die redundante Stromversorgung eine Störung oder ein Fehler gemeldet wurde,
leuchtet die LED des defekten Moduls, siehe Kapitel "Betriebsanzeigen, redundante
Stromversorgung (Seite 19)". Das Gerät funktioniert auch mit dem zweiten, nicht defekten
Modul.
Hinweis
Um jedoch die Verfügbarkeit Ihres Systems durch die redundante Stromversorgung sicher zu
stellen, tauschen Sie das defekte Stromversorgungsmodul baldmöglichst gegen ein
funktionsfähiges, neues Modul.
• Sie können das Gerät solange weiter betreiben, bis Sie das Gerät ordnungsgemäß
herunterfahren können.
• Der Austausch eines der beiden Module der redundanten Stromversorgung kann aber
auch durchgeführt werden, ohne dass das Gerät ausgeschaltet ist (Hot Swap).
Voraussetzung
• Die Stromversorgungsleitungen sind angeschlossen, siehe Kapitel "Redundante
Stromversorgung anschließen (Seite 41)"

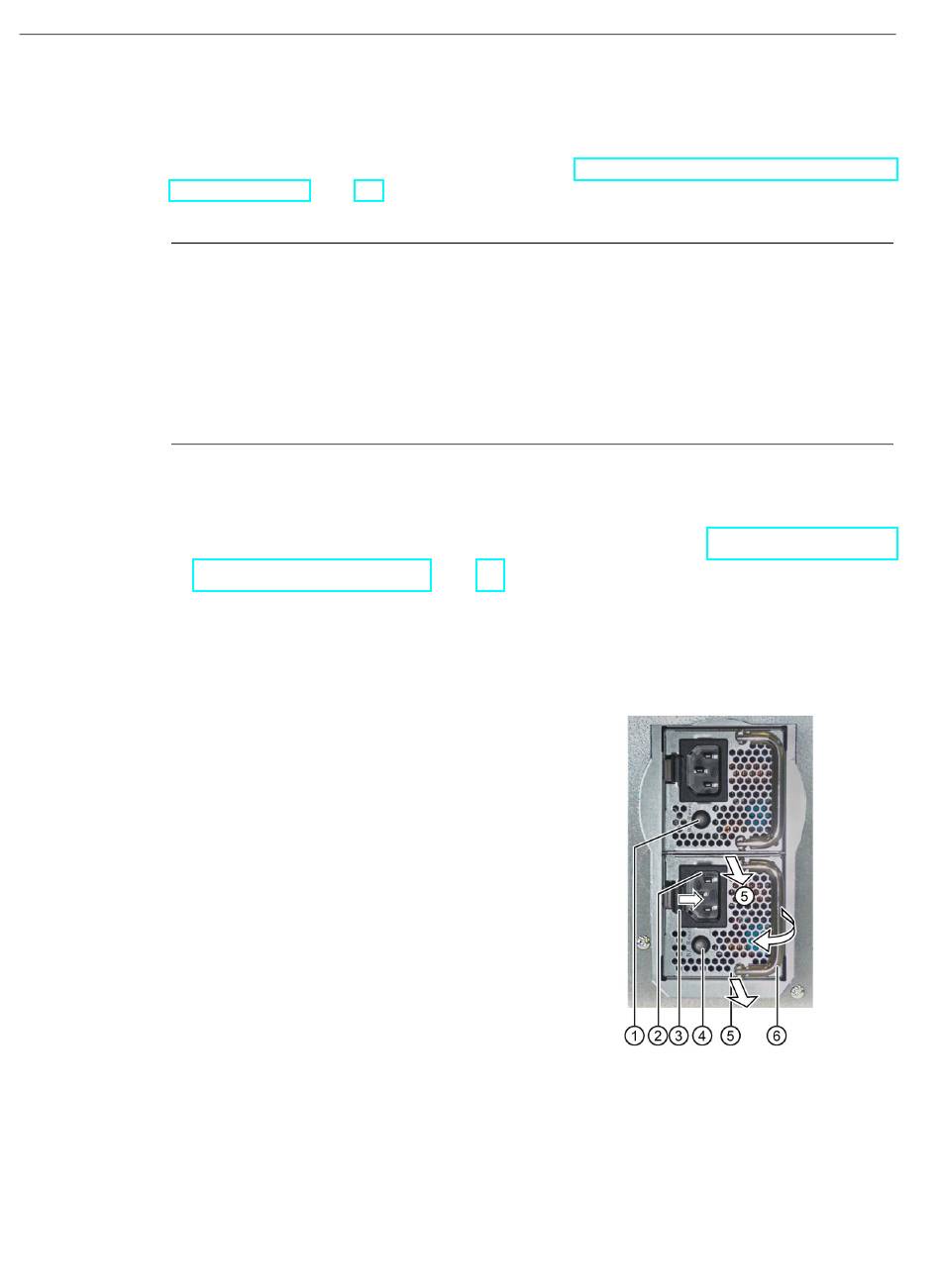

Vorgehensweise
Ausbau
1. Stellen Sie anhand der LEDs fest, welches
2. Alternativ fahren Sie das Gerät herunter.
3. Quittieren Sie das Warnsignal an der LED ④.
4. Klappen Sie den Griff ⑥ nach vorn.
5. Entriegeln Sie das Stromversorgungsmodul
6. Schieben Sie das neue Stromversorgungs-
7. Schließen Sie den Stromversorgungsstecker
Beide LEDs ① und ④ leuchten wieder grün.
90
Modul defekt, z B. leuchtet LED ④ rot.
Auch die LED ① kann rot blinken, weil eine
Warnung z. B. Überlastung anliegt.
Ziehen Sie den Stromversorgungsstecker ②
an dem zu tauschenden Stromversor-
gungsmodul.
am Stift ③ und ziehen Sie das Modul ⑤ am
Griff ⑥ gerade nach vorn aus dem Rahmen.
modul in den Rahmen ganz nach hinten, bis
es hinten hörbar einrastet.
② wieder an.
Alternativ starten Sie das Gerät neu.
