6.5.3.4 2,5"-Laufwerke aus Einschub ausbauen und einbauen
Voraussetzung
• Der Einschub ist entnommen, siehe Kapitel "Einschub aus Laufwerkshalter ausbauen und
einbauen (Seite 77)".
• 1 Laufwerk
• 1 weiche Montageunterlage
Vorgehensweise
Ausbau
1. Legen Sie den Einschub mit dem Laufwerk (Typenschild) nach unten so auf der
Montageunterlage ab, dass er wie abgebildet liegt.

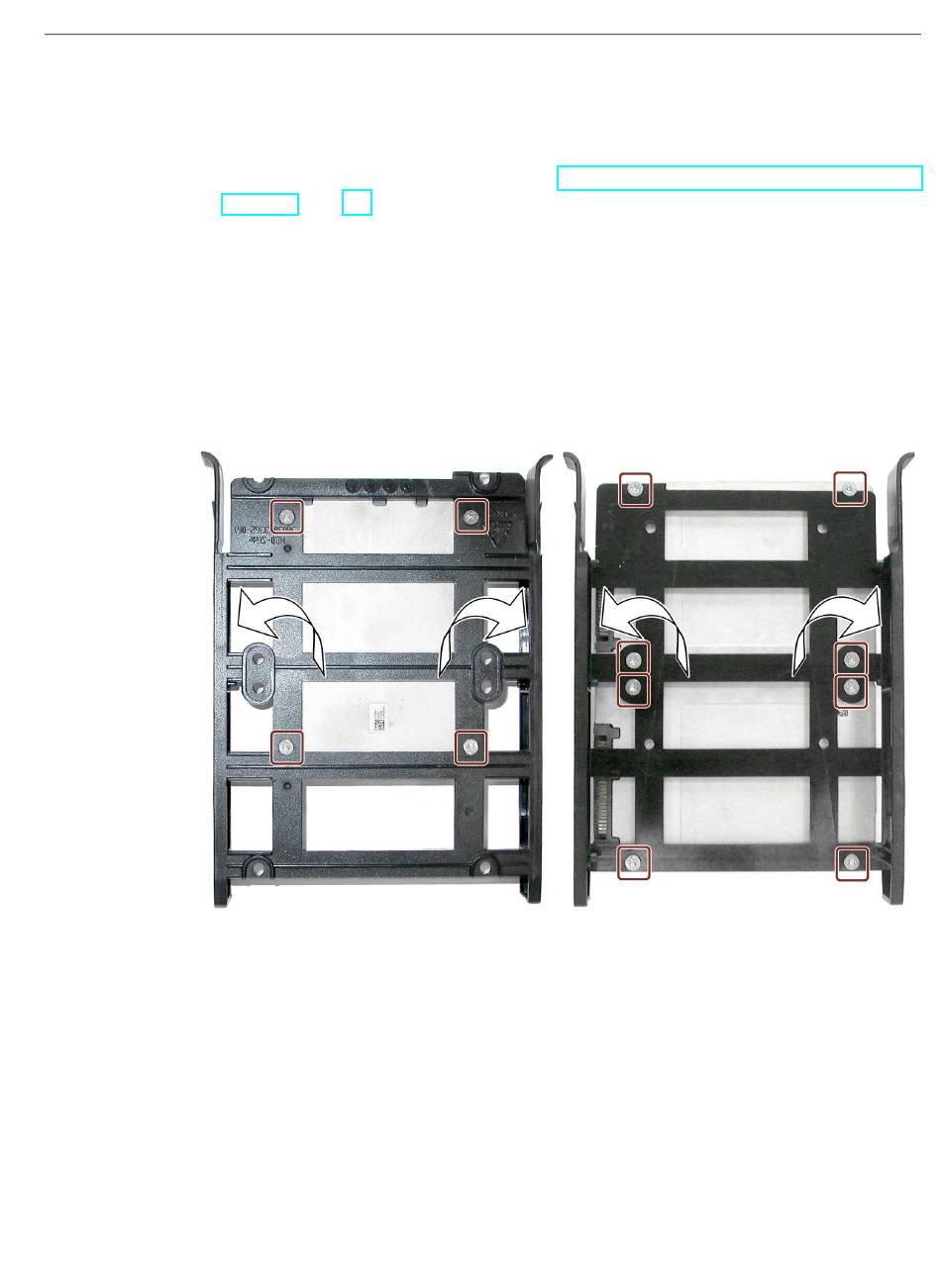

Die nachfolgende Abbildung zeigt links den Einbau im Hochformat, rechts im Querformat.
2. Lösen Sie die gekennzeichneten Schrauben.
3. Heben Sie den Einschub nach oben ab und legen Sie ihn daneben auf der Montageunterlage ab.
Einbau
1. Legen Sie das Laufwerk neben den Einschub, wie abgebildet. Achten Sie auf die gleiche
Höhe von Gewinde und Bohrungen.
2. Fassen Sie das Laufwerk nur seitlich an und setzen Sie es in gleicher Höhe nach links in
den Einschub.
3. Fixieren Sie Laufwerk und Einschub in der Mitte und drehen Sie beide vorsichtig auf den
Kopf: Das Laufwerk (Typenschild) zeigt nach unten, siehe Abbildung oben.
Achten Sie darauf, dass die Bohrungen des Einschubs jeweils genau über den Gewinden
des Laufwerks liegen.
4. Schrauben Sie das Laufwerk von hinten an. Ziehen Sie dabei die Schrauben nicht zu fest,
maximal mit einem Anzugs-Drehmoment von 0,7 Nm.
