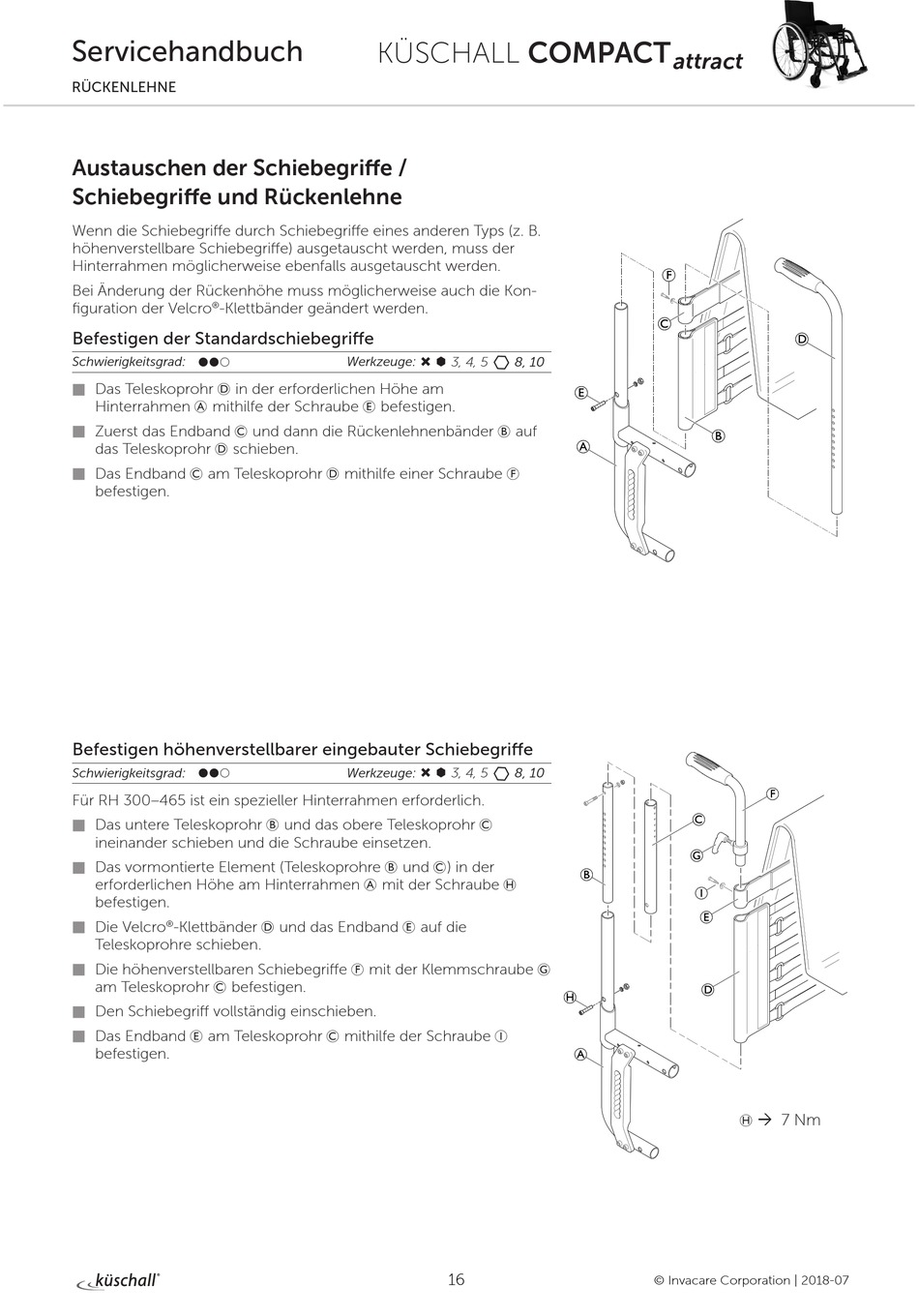

Austauschen Der Schiebegriffe / Schiebegriffe Und Rückenlehne; Befestigen Der Standardschiebegriffe; Befestigen Höhenverstellbarer Eingebauter Schiebegriffe - Küschall COMPACT attract Servicehandbuch

Servicehandbuch
RÜCKENLEHNE
Austauschen der Schiebegriffe /
Schiebegriffe und Rückenlehne
Wenn die Schiebegriffe durch Schiebegriffe eines anderen Typs (z. B.
höhenverstellbare Schiebegriffe) ausgetauscht werden, muss der
Hinterrahmen möglicherweise ebenfalls ausgetauscht werden.
Bei Änderung der Rückenhöhe muss möglicherweise auch die Kon-
figuration der Velcro ® -Klettbänder geändert werden.

Befestigen der Standardschiebegriffe

Schwierigkeitsgrad:
˜˜™
Das Teleskoprohr D in der erforderlichen Höhe am

Hinterrahmen A mithilfe der Schraube E befestigen.
Zuerst das Endband C und dann die Rückenlehnenbänder B auf

das Teleskoprohr D schieben.
Das Endband C am Teleskoprohr D mithilfe einer Schraube F

befestigen.
Befestigen höhenverstellbarer eingebauter Schiebegriffe
Schwierigkeitsgrad:
˜˜™
Für RH 300–465 ist ein spezieller Hinterrahmen erforderlich.
Das untere Teleskoprohr B und das obere Teleskoprohr C

ineinander schieben und die Schraube einsetzen.
Das vormontierte Element (Teleskoprohre B und C) in der

erforderlichen Höhe am Hinterrahmen A mit der Schraube H
befestigen.
Die Velcro -Klettbänder D und das Endband E auf die
®

Teleskoprohre schieben.
Die höhenverstellbaren Schiebegriffe F mit der Klemmschraube G

am Teleskoprohr C befestigen.
Den Schiebegriff vollständig einschieben.

Das Endband E am Teleskoprohr C mithilfe der Schraube I

befestigen.
KÜSCHALL COMPACT
Werkzeuge: Ò Ã 3, 4, 5 8, 10
Ò Ã 3, 4, 5 8, 10
Werkzeuge:
16
attract
à 7 Nm
H
© Invacare Corporation | 2018-07
