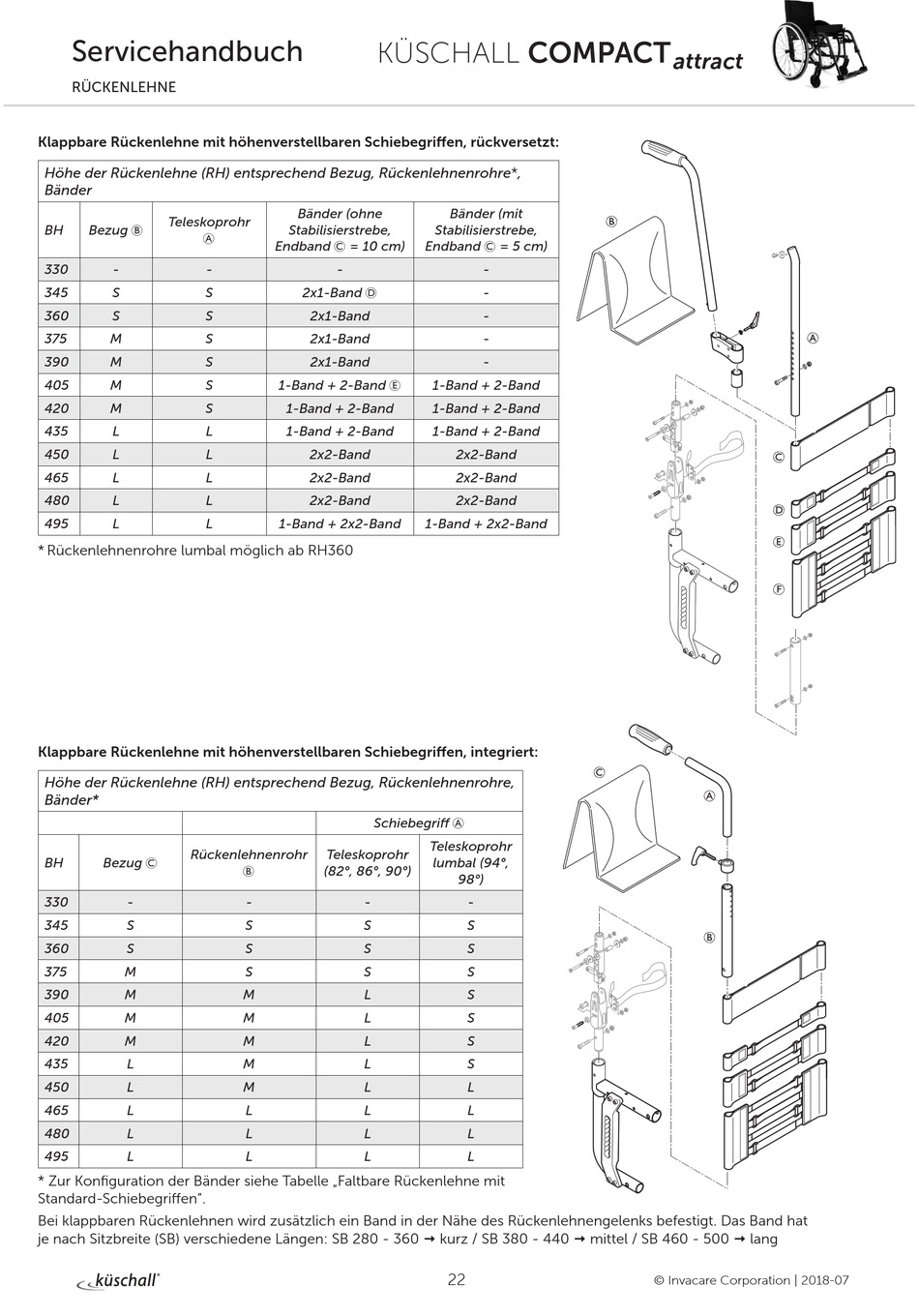

Küschall COMPACT attract Servicehandbuch Seite 22

Servicehandbuch
RÜCKENLEHNE
Klappbare Rückenlehne mit höhenverstellbaren Schiebegriffen, rückversetzt:
Höhe der Rückenlehne (RH) entsprechend Bezug, Rückenlehnenrohre*,
Bänder
Teleskoprohr
BH Bezug B
A
330 - -
345 S S
360 S S
375 M S
390 M S
405 M S
420 M S
435 L L
450 L L
465 L L
480 L L
495 L L
* Rückenlehnenrohre lumbal möglich ab RH360
Klappbare Rückenlehne mit höhenverstellbaren Schiebegriffen, integriert:
Höhe der Rückenlehne (RH) entsprechend Bezug, Rückenlehnenrohre,
Bänder*
Rückenlehnenrohr
BH Bezug C
330 -
345 S
360 S
375 M
390 M
405 M
420 M
435 L
450 L
465 L
480 L
495 L
* Zur Konfiguration der Bänder siehe Tabelle „Faltbare Rückenlehne mit
Standard-Schiebegriffen".
Bei klappbaren Rückenlehnen wird zusätzlich ein Band in der Nähe des Rückenlehnengelenks befestigt. Das Band hat
je nach Sitzbreite (SB) verschiedene Längen: SB 280 - 360  kurz / SB 380 - 440  mittel / SB 460 - 500  lang
KÜSCHALL COMPACT
Bänder (ohne
Stabilisierstrebe,
Endband C = 10 cm)
-
2x1-Band D
2x1-Band
2x1-Band
2x1-Band
1-Band + 2-Band E
1-Band + 2-Band
1-Band + 2-Band
2x2-Band
2x2-Band
2x2-Band
1-Band + 2x2-Band
Schiebegriff A
Teleskoprohr
(82°, 86°, 90°)
B
- -
S S
S S
S S
M L
M L
M L
M L
M L
L L
L L
L L
Bänder (mit
Stabilisierstrebe,
Endband C = 5 cm)
-
-
-
-
-
1-Band + 2-Band
1-Band + 2-Band
1-Band + 2-Band
2x2-Band
2x2-Band
2x2-Band
1-Band + 2x2-Band
Teleskoprohr
lumbal (94°,
98°)
-
S
S
S
S
S
S
S
L
L
L
L
22
