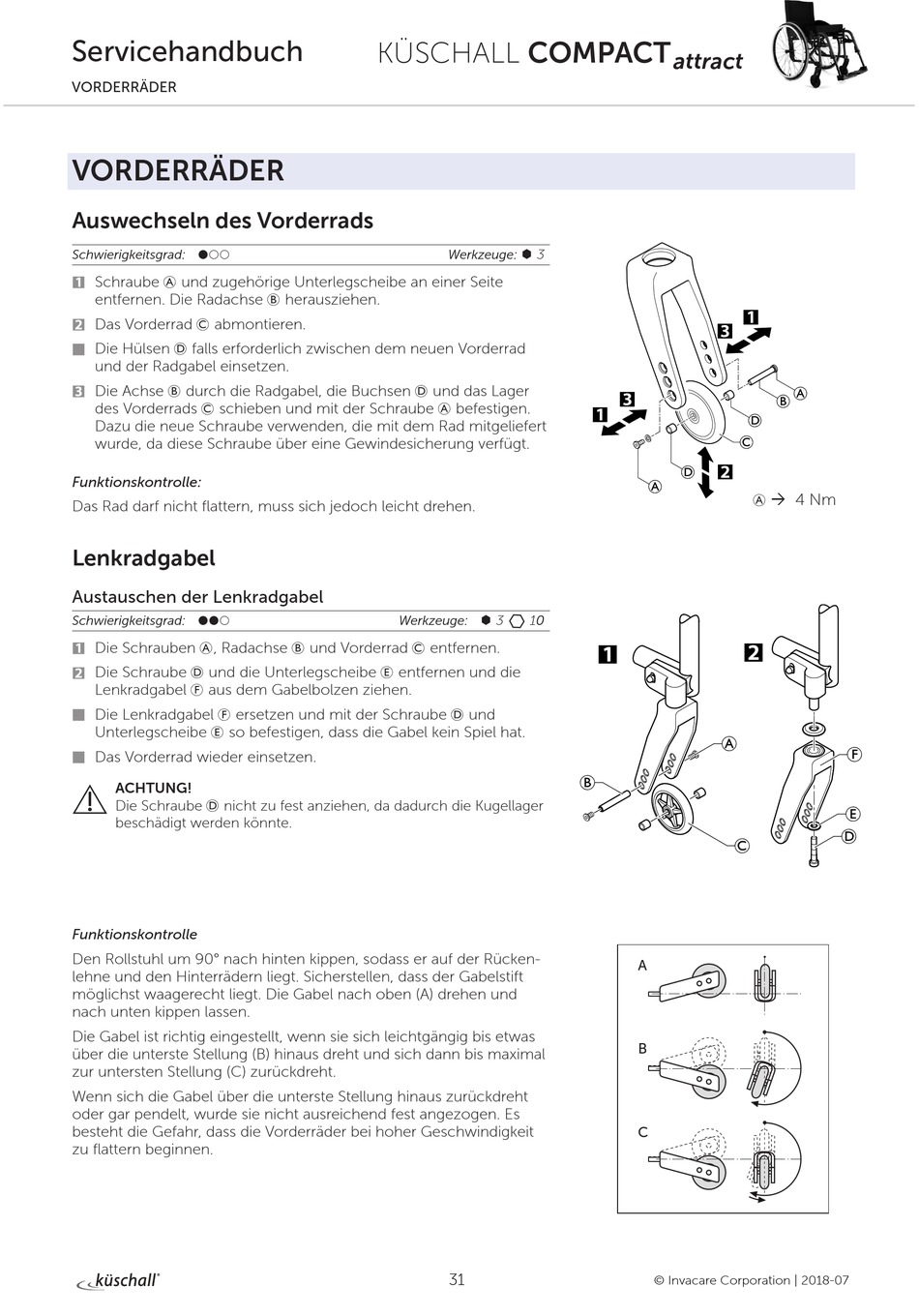

VORDERRÄDER
VORDERRÄDER

Auswechseln des Vorderrads

Schwierigkeitsgrad:
˜™™
Schraube A und zugehörige Unterlegscheibe an einer Seite
1
entfernen. Die Radachse B herausziehen.
Das Vorderrad C abmontieren.
2
Die Hülsen D falls erforderlich zwischen dem neuen Vorderrad

und der Radgabel einsetzen.
Die Achse B durch die Radgabel, die Buchsen D und das Lager
3
des Vorderrads C schieben und mit der Schraube A befestigen.
Dazu die neue Schraube verwenden, die mit dem Rad mitgeliefert
wurde, da diese Schraube über eine Gewindesicherung verfügt.
Funktionskontrolle:
Das Rad darf nicht flattern, muss sich jedoch leicht drehen.

Lenkradgabel

Austauschen der Lenkradgabel

Schwierigkeitsgrad:
˜˜™
Die Schrauben A, Radachse B und Vorderrad C entfernen.
1
Die Schraube D und die Unterlegscheibe E entfernen und die
2
Lenkradgabel F aus dem Gabelbolzen ziehen.
Die Lenkradgabel F ersetzen und mit der Schraube D und

Unterlegscheibe E so befestigen, dass die Gabel kein Spiel hat.
Das Vorderrad wieder einsetzen.

ACHTUNG!
D
Die Schraube nicht zu fest anziehen, da dadurch die Kugellager
beschädigt werden könnte.
Funktionskontrolle
Den Rollstuhl um 90° nach hinten kippen, sodass er auf der Rücken-
lehne und den Hinterrädern liegt. Sicherstellen, dass der Gabelstift
möglichst waagerecht liegt. Die Gabel nach oben (A) drehen und
nach unten kippen lassen.
Die Gabel ist richtig eingestellt, wenn sie sich leichtgängig bis etwas
über die unterste Stellung (B) hinaus dreht und sich dann bis maximal
zur untersten Stellung (C) zurückdreht.
Wenn sich die Gabel über die unterste Stellung hinaus zurückdreht
oder gar pendelt, wurde sie nicht ausreichend fest angezogen. Es
besteht die Gefahr, dass die Vorderräder bei hoher Geschwindigkeit
zu flattern beginnen.
