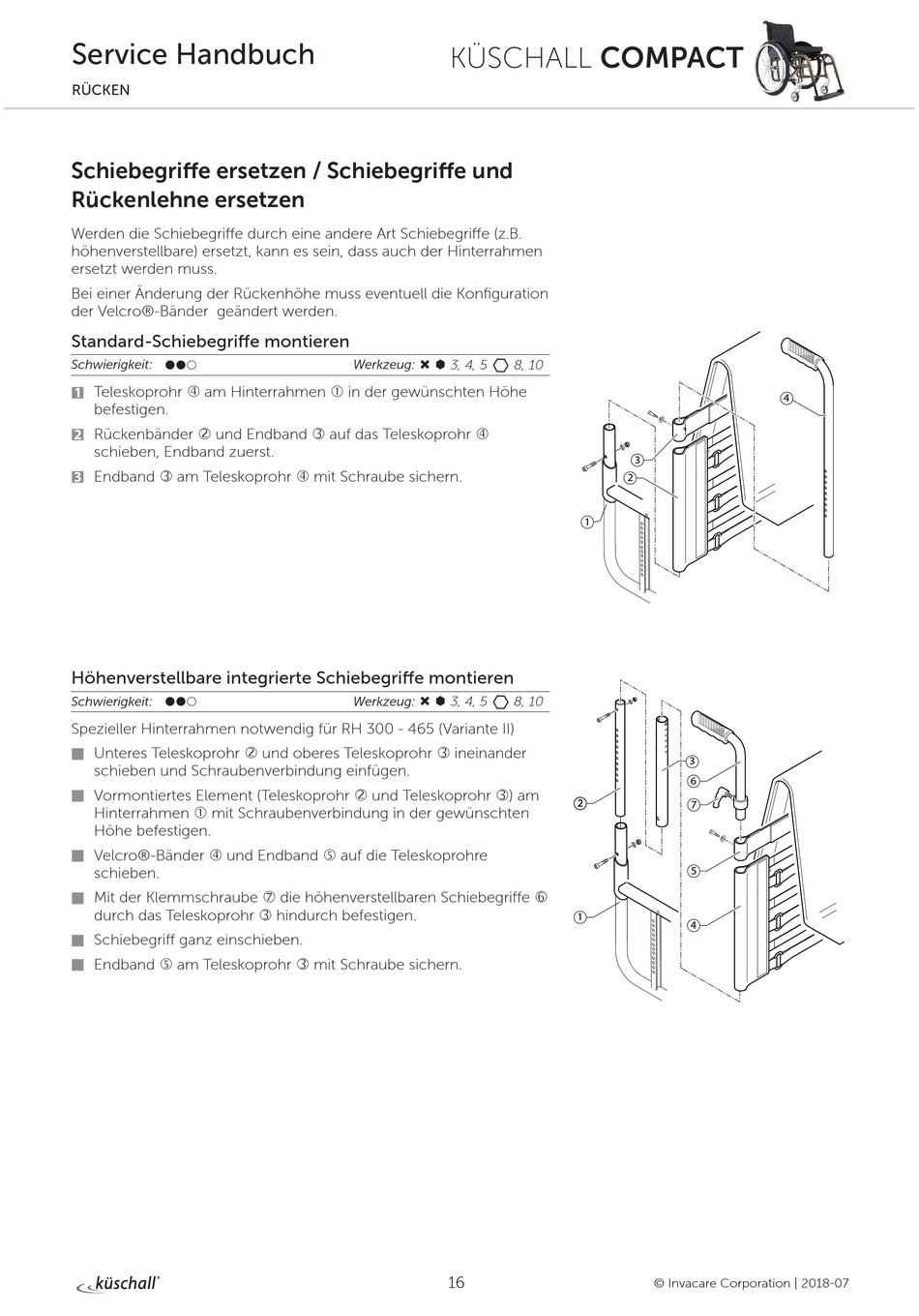

Service Handbuch
RÜCKEN
Schiebegriffe ersetzen / Schiebegriffe und
Rückenlehne ersetzen
Werden die Schiebegriffe durch eine andere Art Schiebegriffe (z.B.
höhenverstellbare) ersetzt, kann es sein, dass auch der Hinterrahmen
ersetzt werden muss.
Bei einer Änderung der Rückenhöhe muss eventuell die Konfiguration
der Velcro®-Bänder geändert werden.
Standard-Schiebegriffe montieren
Schwierigkeit:
˜˜™
Teleskoprohr „ am Hinterrahmen in der gewünschten Höhe
1
befestigen.
Rückenbänder ‚ und Endband ƒ auf das Teleskoprohr „
2
schieben, Endband zuerst.
Endband ƒ am Teleskoprohr „ mit Schraube sichern.
3
Höhenverstellbare integrierte Schiebegriffe montieren
Schwierigkeit:
˜˜™
Spezieller Hinterrahmen notwendig für RH 300 - 465 (Variante II)
Unteres Teleskoprohr ‚ und oberes Teleskoprohr ƒ ineinander
schieben und Schraubenverbindung einfügen.
Vormontiertes Element (Teleskoprohr ‚ und Teleskoprohr ƒ) am
Hinterrahmen mit Schraubenverbindung in der gewünschten
Höhe befestigen.
Velcro®-Bänder „ und Endband … auf die Teleskoprohre
schieben.
Mit der Klemmschraube ‡ die höhenverstellbaren Schiebegriffe †
durch das Teleskoprohr ƒ hindurch befestigen.
Schiebegriff ganz einschieben.
Endband … am Teleskoprohr ƒ mit Schraube sichern.
KÜSCHALL COMPACT
Werkzeug:
Ò Ã 3, 4, 5
8, 10
Ò Ã 3, 4, 5
8, 10
Werkzeug:
16
3
2
1
3
6
2
2
7
5
1
4
