Servicehandbuch
RÜCKENLEHNE

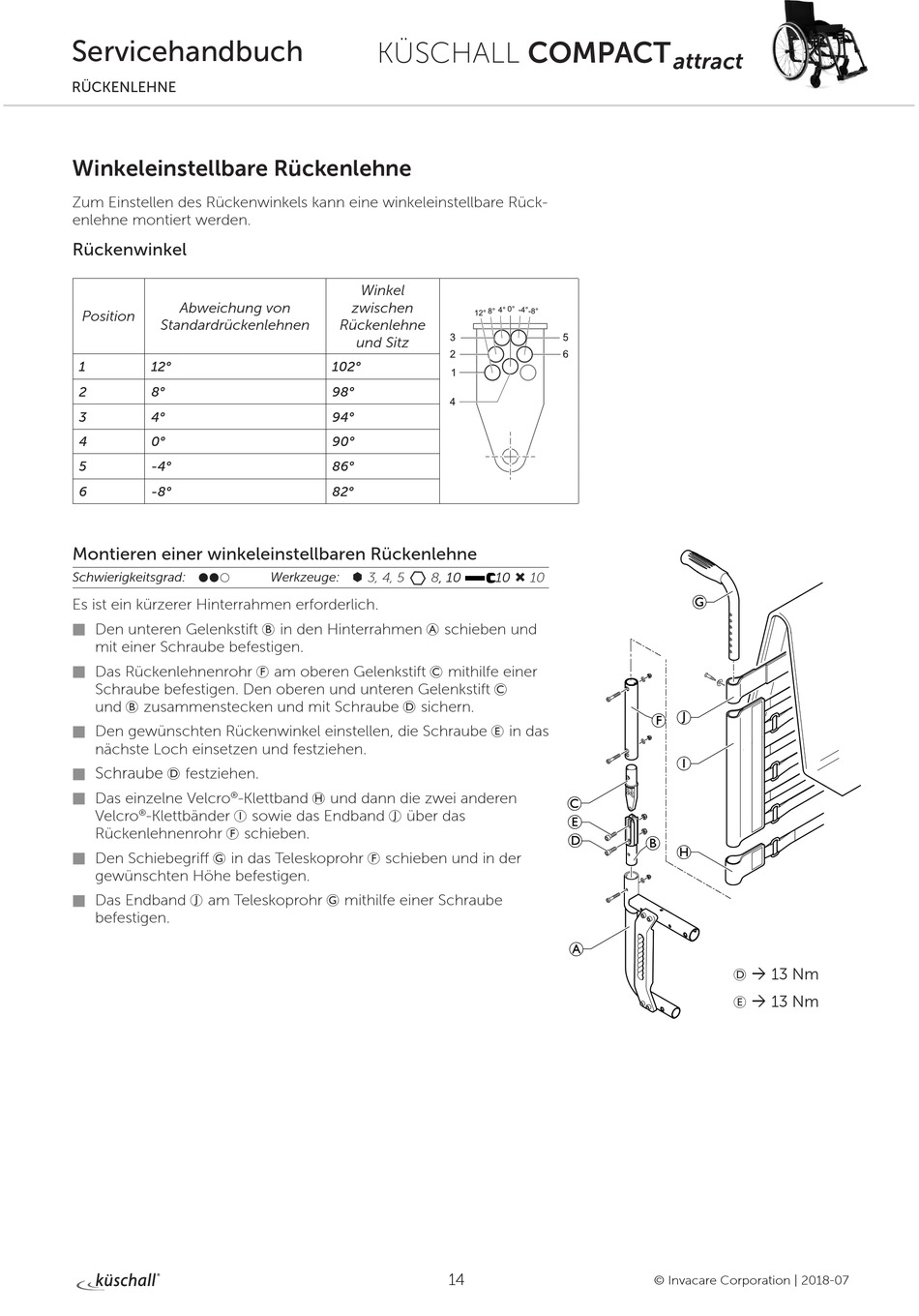

Winkeleinstellbare Rückenlehne
Zum Einstellen des Rückenwinkels kann eine winkeleinstellbare Rück-
enlehne montiert werden.
Rückenwinkel
Abweichung von
Position
Standardrückenlehnen
1 12°
2 8°
3 4°
4 0°
5 -4°
6 -8°
Montieren einer winkeleinstellbaren Rückenlehne
Schwierigkeitsgrad:
˜˜™
Es ist ein kürzerer Hinterrahmen erforderlich.
Den unteren Gelenkstift B in den Hinterrahmen A schieben und

mit einer Schraube befestigen.
Das Rückenlehnenrohr F am oberen Gelenkstift C mithilfe einer

Schraube befestigen. Den oberen und unteren Gelenkstift C
und B zusammenstecken und mit Schraube D sichern.
Den gewünschten Rückenwinkel einstellen, die Schraube E in das

nächste Loch einsetzen und festziehen.
Schraube
D festziehen.

Das einzelne Velcro -Klettband H und dann die zwei anderen
®

Velcro -Klettbänder I sowie das Endband J über das
®
Rückenlehnenrohr F schieben.
Den Schiebegriff G in das Teleskoprohr F schieben und in der

gewünschten Höhe befestigen.
Das Endband J am Teleskoprohr G mithilfe einer Schraube

befestigen.
KÜSCHALL COMPACT
Winkel
zwischen
Rückenlehne
und Sitz
102°
98°
94°
90°
86°
82°
Werkzeuge: Ã 3, 4, 5 8, 10 10 Ò 10
14
attract
à 13 Nm
D
à 13 Nm
E
