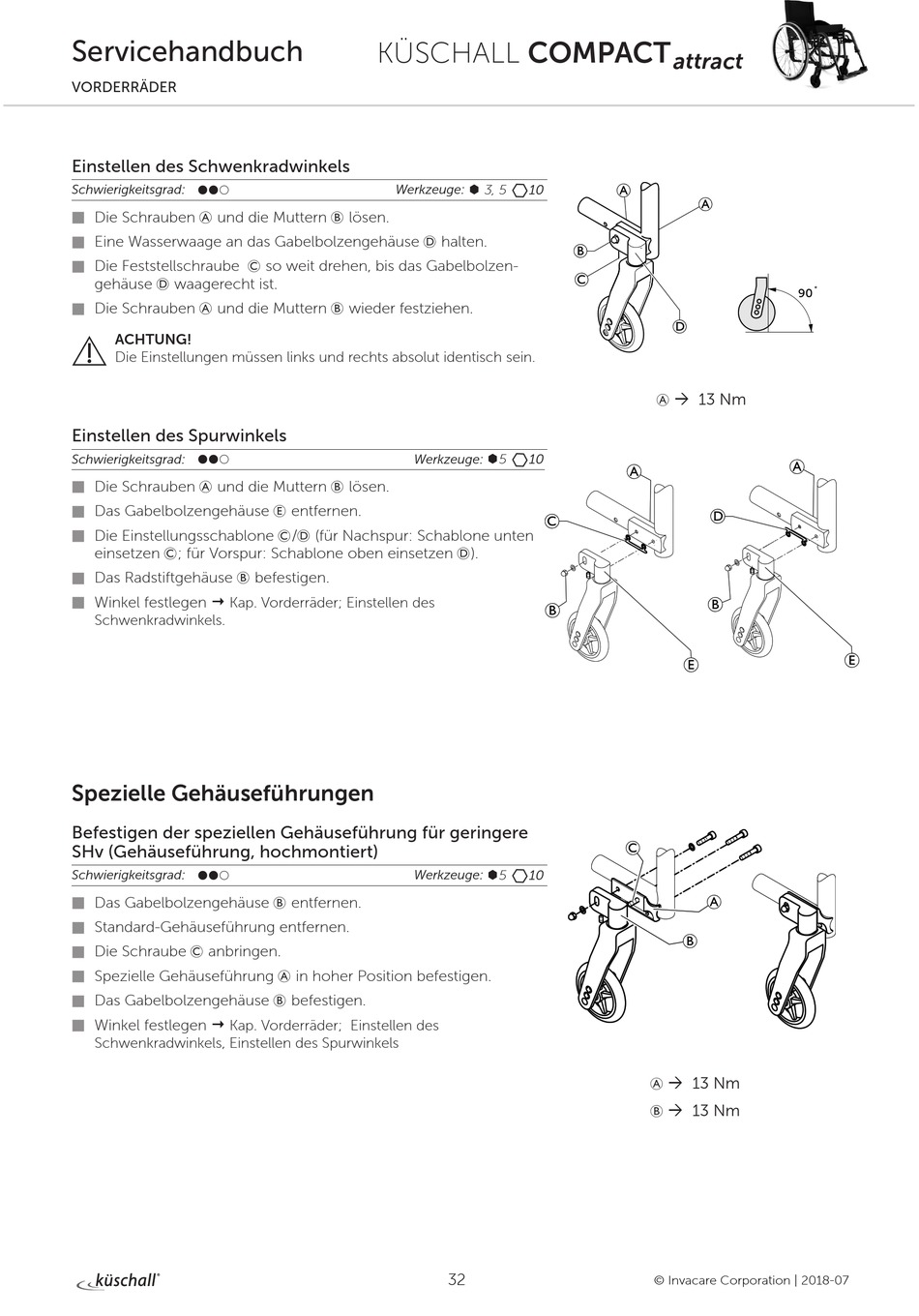

Servicehandbuch
VORDERRÄDER

Einstellen des Schwenkradwinkels

Schwierigkeitsgrad:
˜˜™
Die Schrauben A und die Muttern B lösen.

Eine Wasserwaage an das Gabelbolzengehäuse D halten.

Die Feststellschraube C so weit drehen, bis das Gabelbolzen-

gehäuse D waagerecht ist.
Die Schrauben A und die Muttern B wieder festziehen.

ACHTUNG!
Die Einstellungen müssen links und rechts absolut identisch sein.
Einstellen des Spurwinkels
Schwierigkeitsgrad:
˜˜™
Die Schrauben A und die Muttern B lösen.

Das Gabelbolzengehäuse E entfernen.

Die Einstellungsschablone C/D (für Nachspur: Schablone unten

einsetzen C; für Vorspur: Schablone oben einsetzen D).
Das Radstiftgehäuse B befestigen.


Winkel festlegen Kap. Vorderräder; Einstellen des

Schwenkradwinkels.
Spezielle Gehäuseführungen
Befestigen der speziellen Gehäuseführung für geringere
SHv (Gehäuseführung, hochmontiert)
Schwierigkeitsgrad:
˜˜™
Das Gabelbolzengehäuse B entfernen.

Standard-Gehäuseführung entfernen.

Die Schraube C anbringen.

Spezielle Gehäuseführung A in hoher Position befestigen.

Das Gabelbolzengehäuse B befestigen.


Winkel festlegen
 Kap. Vorderräder; Einstellen des
Schwenkradwinkels, Einstellen des Spurwinkels
KÜSCHALL COMPACT
à 3, 5 10
Werkzeuge:
Werkzeuge: Ã5 10
Werkzeuge: Ã5 10
32
attract
90˚
à 13 Nm
A
à 13 Nm
A
à 13 Nm
B
