RÜCKENLEHNE

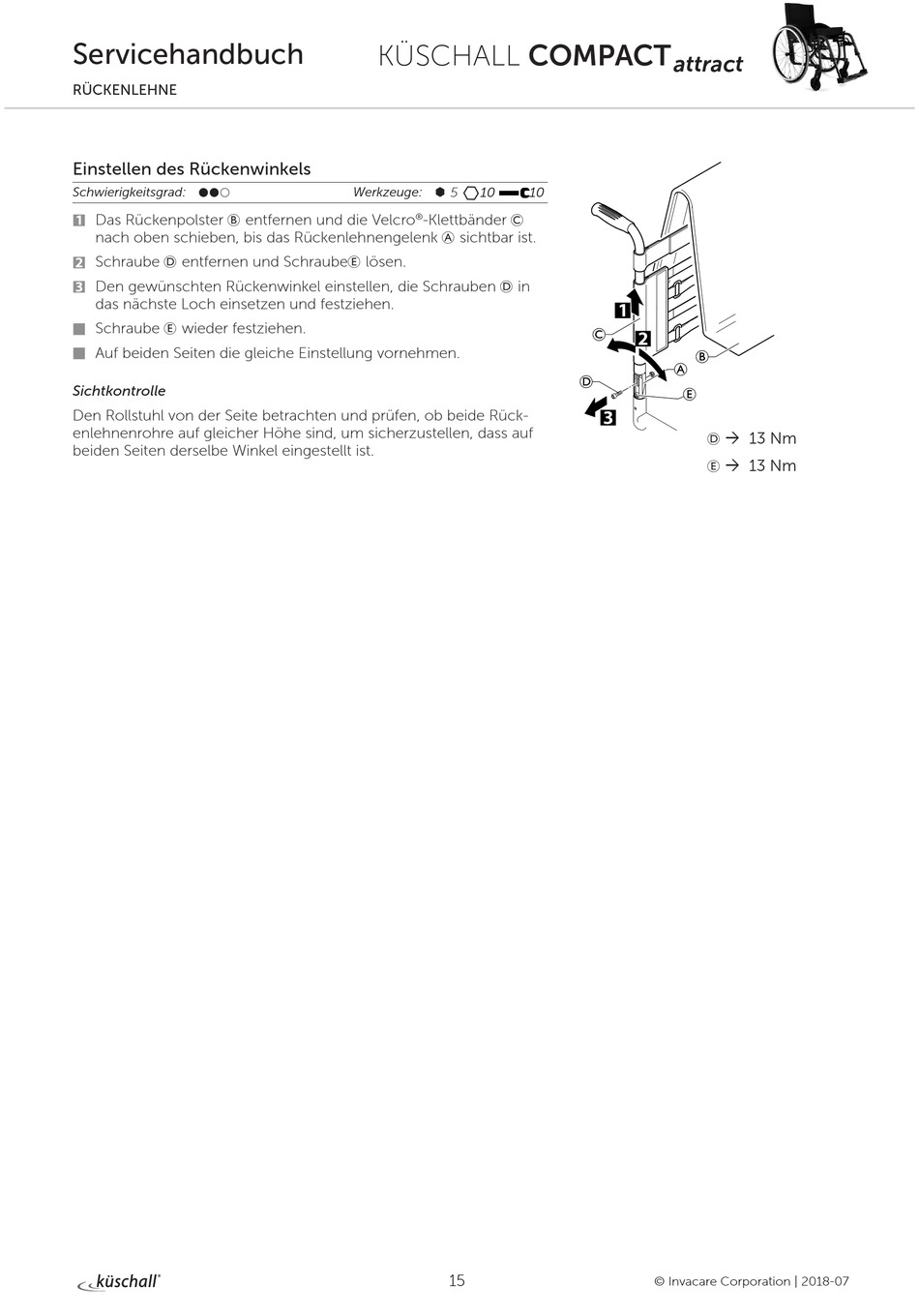

Einstellen des Rückenwinkels
Schwierigkeitsgrad:
˜˜™
Das Rückenpolster B entfernen und die Velcro
1
nach oben schieben, bis das Rückenlehnengelenk A sichtbar ist.
Schraube D entfernen und SchraubeE lösen.
2
Den gewünschten Rückenwinkel einstellen, die Schrauben D in
3
das nächste Loch einsetzen und festziehen.
Schraube E wieder festziehen.

Auf beiden Seiten die gleiche Einstellung vornehmen.

Sichtkontrolle
Den Rollstuhl von der Seite betrachten und prüfen, ob beide Rück-
enlehnenrohre auf gleicher Höhe sind, um sicherzustellen, dass auf
beiden Seiten derselbe Winkel eingestellt ist.
KÜSCHALL COMPACT
à 5 10
Werkzeuge:
® -Klettbänder C
15
attract
10
© Invacare Corporation | 2018-07
à 13 Nm
D
à 13 Nm
E
