Küschall® Champion

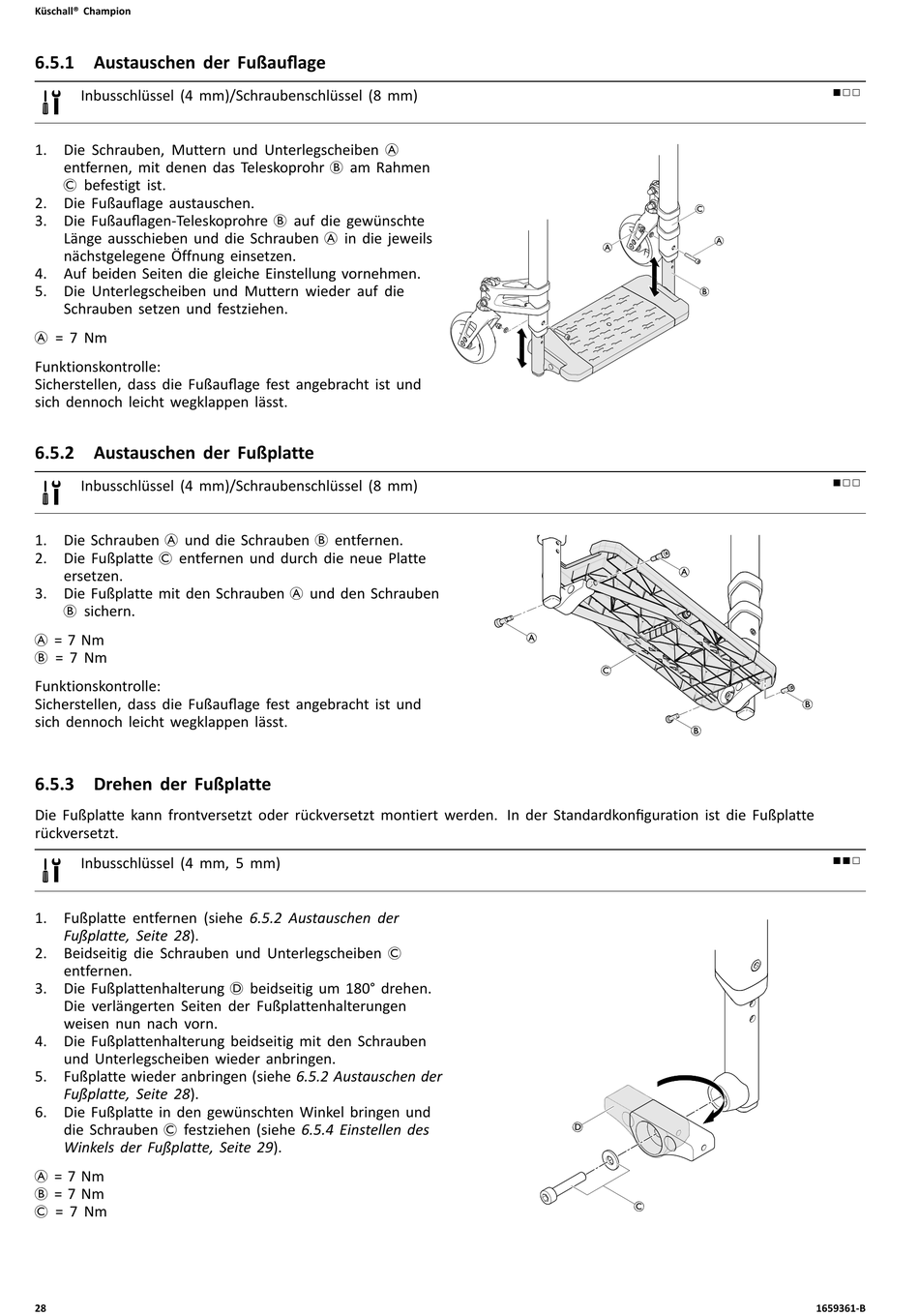

6.5.1 Austauschen der Fußauflage
Inbusschlüssel (4 mm)/Schraubenschlüssel (8 mm)
1. Die Schrauben, Muttern und Unterlegscheiben A
entfernen, mit denen das Teleskoprohr B am Rahmen
C befestigt ist.
2. Die Fußauflage austauschen.
3. Die Fußauflagen-Teleskoprohre B auf die gewünschte
Länge ausschieben und die Schrauben A in die jeweils
nächstgelegene Öffnung einsetzen.
4. Auf beiden Seiten die gleiche Einstellung vornehmen.
5. Die Unterlegscheiben und Muttern wieder auf die
Schrauben setzen und festziehen.
A = 7 Nm
Funktionskontrolle:
Sicherstellen, dass die Fußauflage fest angebracht ist und
sich dennoch leicht wegklappen lässt.
6.5.2 Austauschen der Fußplatte
Inbusschlüssel (4 mm)/Schraubenschlüssel (8 mm)
1. Die Schrauben A und die Schrauben B entfernen.
2. Die Fußplatte C entfernen und durch die neue Platte
ersetzen.
3. Die Fußplatte mit den Schrauben A und den Schrauben
B sichern.
A = 7 Nm
B = 7 Nm
Funktionskontrolle:
Sicherstellen, dass die Fußauflage fest angebracht ist und
sich dennoch leicht wegklappen lässt.
6.5.3 Drehen der Fußplatte
Die Fußplatte kann frontversetzt oder rückversetzt montiert werden. In der Standardkonfiguration ist die Fußplatte
rückversetzt.
Inbusschlüssel (4 mm, 5 mm)
1. Fußplatte entfernen (siehe 6.5.2 Austauschen der
Fußplatte, Seite 28).
2. Beidseitig die Schrauben und Unterlegscheiben C
entfernen.
3. Die Fußplattenhalterung D beidseitig um 180° drehen.
Die verlängerten Seiten der Fußplattenhalterungen
weisen nun nach vorn.
4. Die Fußplattenhalterung beidseitig mit den Schrauben
und Unterlegscheiben wieder anbringen.
5. Fußplatte wieder anbringen (siehe 6.5.2 Austauschen der
Fußplatte, Seite 28).
6. Die Fußplatte in den gewünschten Winkel bringen und
die Schrauben C festziehen (siehe 6.5.4 Einstellen des
Winkels der Fußplatte, Seite 29).
A = 7 Nm
B = 7 Nm
C = 7 Nm
28
■□□
■□□
■■□
1659361-B
