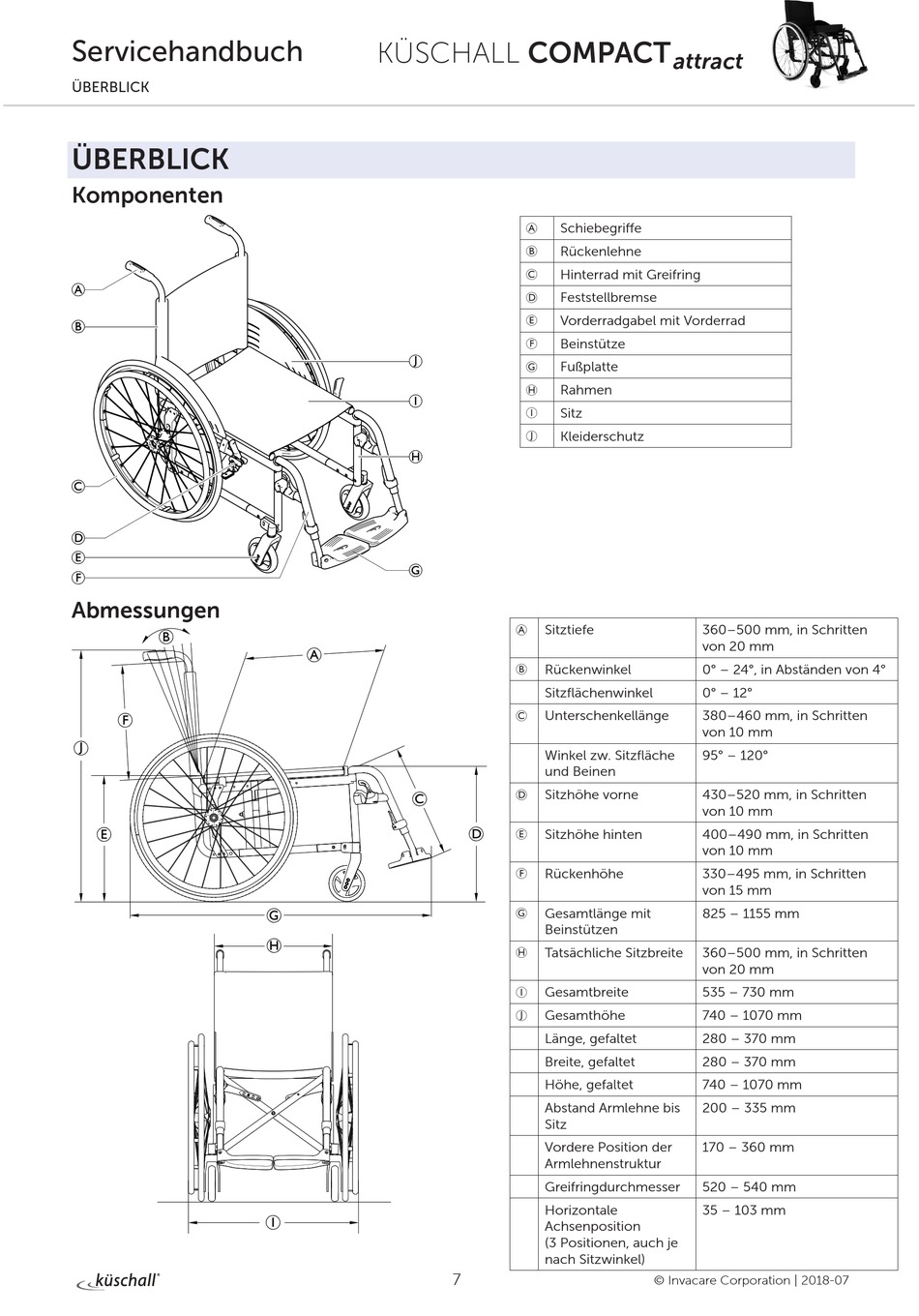

Überblick; Komponenten; Abmessungen - Küschall COMPACT attract Servicehandbuch

Servicehandbuch
ÜBERBLICK
ÜBERBLICK

Komponenten

Abmessungen

KÜSCHALL COMPACT
A
B
C
D
E
F
G
H
I
J
A Sitztiefe
B Rückenwinkel
Sitzflächenwinkel
C Unterschenkellänge
Winkel zw. Sitzfläche
und Beinen
Sitzhöhe vorne
D
Sitzhöhe hinten
E
Rückenhöhe
F
G Gesamtlänge mit
Beinstützen
H Tatsächliche Sitzbreite
I Gesamtbreite
J Gesamthöhe
Länge, gefaltet
Breite, gefaltet
Höhe, gefaltet
Abstand Armlehne bis
Sitz
Vordere Position der
Armlehnenstruktur
Greifringdurchmesser
Horizontale
Achsenposition
(3 Positionen, auch je
nach Sitzwinkel)
7
attract
Schiebegriffe
Rückenlehne
Hinterrad mit Greifring
Feststellbremse
Vorderradgabel mit Vorderrad
Beinstütze
Fußplatte
Rahmen
Sitz
Kleiderschutz
360–500 mm, in Schritten
von 20 mm
0° – 24°, in Abständen von 4°
0° – 12°
380–460 mm, in Schritten
von 10 mm
95° – 120°
430–520 mm, in Schritten
von 10 mm
400–490 mm, in Schritten
von 10 mm
330–495 mm, in Schritten
von 15 mm
825 – 1155 mm
360–500 mm, in Schritten
von 20 mm
535 – 730 mm
740 – 1070 mm
280 – 370 mm
280 – 370 mm
740 – 1070 mm
200 – 335 mm
170 – 360 mm
520 – 540 mm
35 – 103 mm
© Invacare Corporation | 2018-07
