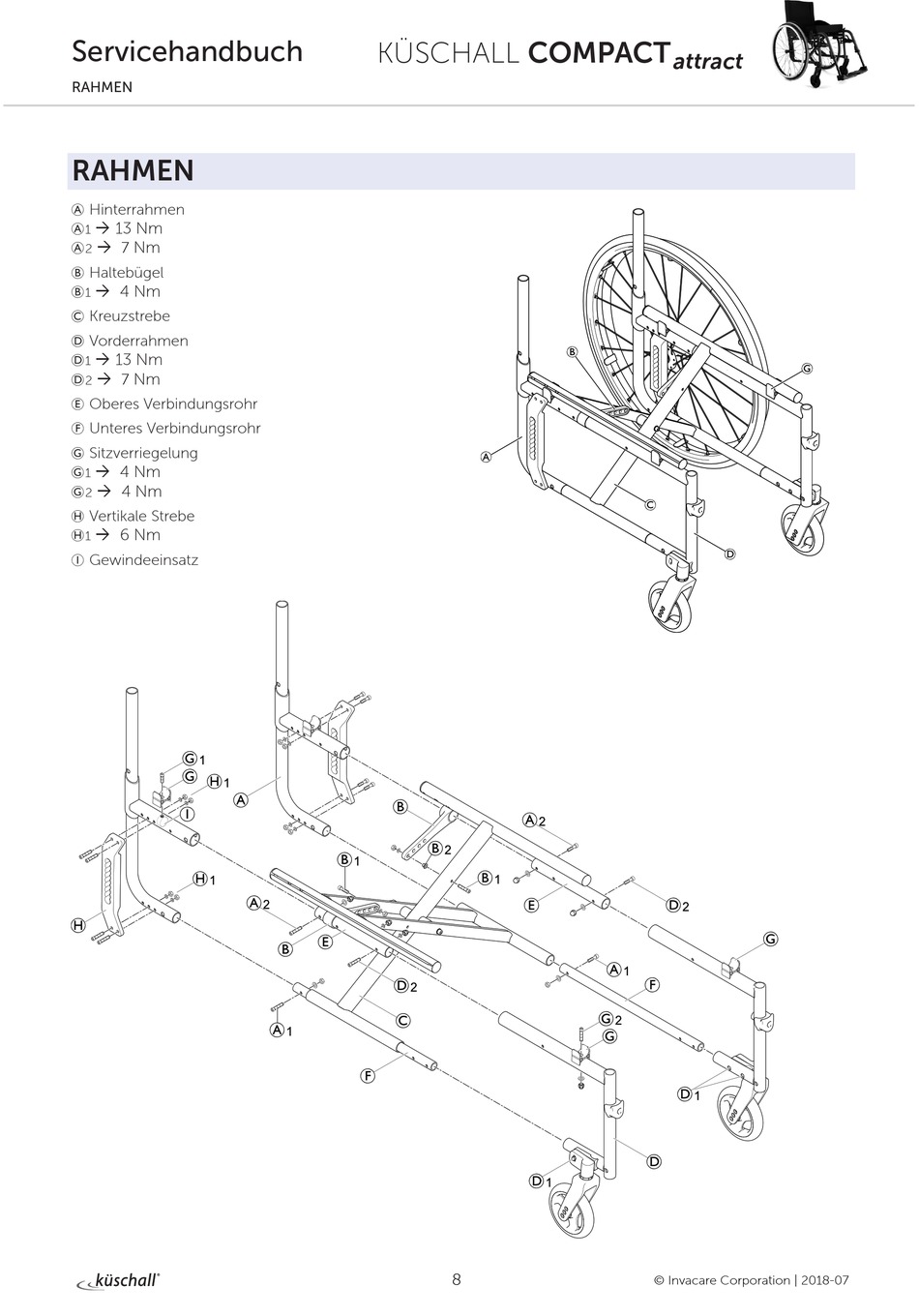

RAHMEN

RAHMEN
A Hinterrahmen
à 13 Nm
A
1
à
7 Nm
A
2
B Haltebügel
à 4 Nm
B
1
C Kreuzstrebe
D Vorderrahmen
à 13 Nm
D
1
à
7 Nm
D
2
E Oberes Verbindungsrohr
F Unteres Verbindungsrohr
G Sitzverriegelung
à 4 Nm
G
1
à 4 Nm
G
2
H Vertikale Strebe
à 6 Nm
H
1
I Gewindeeinsatz
KÜSCHALL COMPACT
8
