Installation
Technische Daten
bei Verwendung externer Hilfsspannung:
Interne Hilfsspannung (Klemme 21/22)
Bild 4.12
Anschluss Modul FCYP
16
Kontakteingänge (Klemme 81 – 84)
Klemmenspannung
Stromaufnahme
Trennspannung
Speisespannung
Zusatzmodul FCYP
PROFIBUS
99
4.4.2
Anschluss Mycom CLM 152-Z im Ex-Bereich
Allgemeine Hinweise zur Installation in explosionsgefährdeten Räumen
Geräte mit derAusprägung »Z« in der Typen-
bezeichnung sind nach den harmonisierten
Europabestimmungen (CENELEC) für „Elektri-
sche Betriebsmittel für explosionsgefährdete
Bereiche" gefertigt und geprüft. Ein Abdruck
der Konformitätsbescheinigungen der DMT ist
dieser Anleitung beigefügt.
Geräte mit der Ausprägung »C« besitzen die
kanadische Ex-Zulassung nach CSA.
Geräte mit der Ausprägung »F« besitzen die
US-amerikanische Ex-Zulassung nach FM.
Für die Errichtung und den Betrieb gelten
umfangreiche Normen, in Deutschland unter
anderem:
• „Verordnung über elektrische Anlagen in
explosionsgefährdeten Räumen" (Elex V)
Bei der Geräteinstallation DIN VDE 0165
beachten! Bei Instandsetzung oder
Änderung von Betriebsmitteln Elex V § 9
beachten!
• „Verordnung über brennbare Flüssig-
keiten" (VbF)
• „Gerätesicherheitsgesetz" (GSG)
• „Explosionsrichtlinien der BG-Chemie"
(EX-RL)
• „UVV: Elektrische Anlagen und Betriebs-
mittel"
Der nach den Ex-Vorschriften gebaute
Messumformer Mycom CLM 152-Z darf in
Zone 1 und 2 installiert werden.
passiv, Hilfsenergie notwendig
max. 30 V, nominal 12 V
nominal ≈ 2 mA
galvanische Trennung max. 276 V eff
20 V bei 30 mA

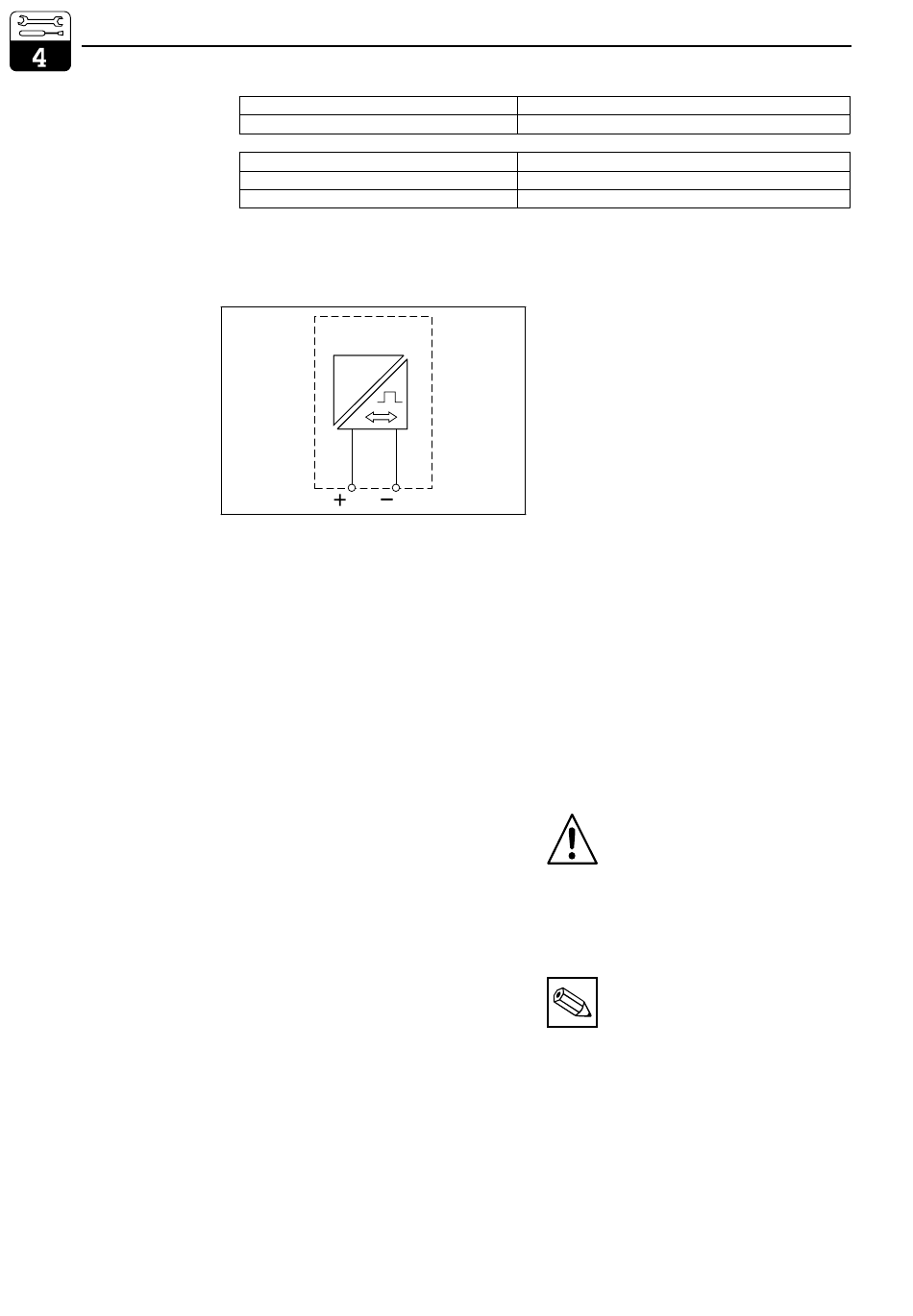

Digitale Schnittstelle PROFIBUS-PA:
®
98
99
98
Weitere Informationen in Kapitel 10
profibus.cdr
Konduktive Leitfähigkeits-Sensoren von
Endress+Hauser sind ohne gesonderte
Zulassung in Zone 1 betreibbar. Darüber
hinaus dürfen an den Mycom-Messumformer
in Ex-Ausführung (Serie Z) nur Geräte mit
eigensicherem Eingangsstromkreis ange-
schlossen werden.
Der induktive Sensor CLS 50 hat eine System-
zulassung mit CLM 152.
Mycom CLM 152
PA–
PA+
Warnung:
•
Die Display-Abdeckung muss im
Dauerbetrieb geschlossen sein.
•
Der Anschlussraumdeckel darf
nur bei abgeschalteter Netzspan-
nung geöffnet werden.
Hinweis:
Hilfreiche Informationen zu
Installation und Betrieb von
elektrischen Geräten in explosions-
gefährdeten Bereichen enthalten die
Endress+Hauser-Grundlagen-
informationen Gl 003/11/d,
„Explosionsschutz von elektrischen
Betriebsmitteln und Anlagen".
Diese Broschüre kann bei den
Endress+Hauser-Vertriebsbüros
bestellt werden.
