Gerätebeschreibung
3.4
Messeinrichtung
Eine typische Messeinrichtung besteht aus:
• einem induktiven oder konduktiven Leitfä-
higkeits-Sensor mit integriertem Tempera-
turfühler Pt 100
➁
➀
3.5
Wichtige Leistungsmerkmale
• Grafik-Display 128 x 64 mit Hinterleuchtung
• Menügeführte Klartext-Bedienung
• umfangreiche und klar strukturierte
Möglichkeiten der Programmierung
• Konfiguration und Kalibrierung geschützt
über frei wählbare Zugriffscodes
• Modularer Aufbau mit Steckmodulen,
dadurch zwei Messeingänge, Stromein-
gang mit Messumformerspeisung, zwei ak-
tive Stromausgänge 0 / 4 ... 20 mA und bis
zu fünf Kontaktausgänge sowie
PROFIBUS®-Kommunikation möglich
Endress+Hauser
• einem entsprechenden Leitfähigkeits-
Messkabel mit oder ohne Verbindungsdose
zur Kabelverlängerung
• dem Messumformer Mycom CLM 152
• Ex-Geräteausführung:
konduktiv:
kombinierbar mit allen LF-Sensoren
induktiv: kombinierbar nur mit CLS 50
➀
➁
➂
Hinweis:
Eine Erweiterung des Gerätes mit
neuen Steckmodulen oder deren
Austausch darf nur beim Hersteller
oder durch die Endress+Hauser-
Service-Organisation (siehe
Rückseite dieser Betriebsanleitung)
durchgeführt werden.
MEAS
CAL
DIAG
PARAM
lm152sys.cdr
MEAS
CAL
DIAG
PARAM
lm152syk.cdr
Mycom CLM 152
lm152d03.chp

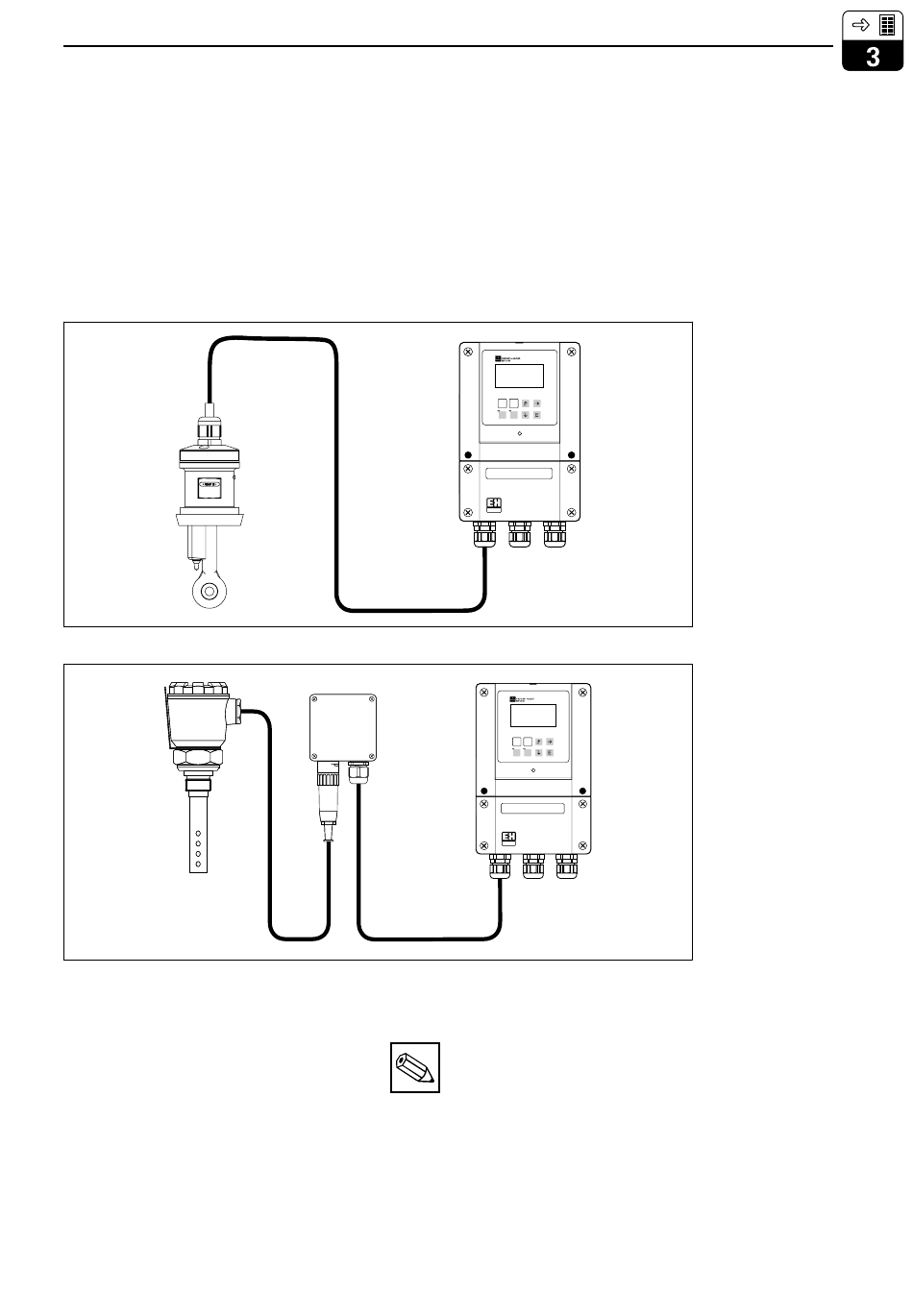

Beispiel einer kompletten
Induktiv-Messeinrichtung
Q
Mycom CLM 152
R
Leitfähigkeits-Sensor
Bild 3.1
z. B. CLS 52
Beispiel einer kompletten
Konduktiv-Messeinrichtung
➀ Leitfähigkeits-Sensor,
z.B. CLS 12
➁ Verbindungsdose VS
(Variante)
➂ Mycom CLM 152
Bild 3.2
5
