Mycom CLM 152
Zusatzmodul FCXI:
Mit zwei Kontakteingängen für Hold und
Messbereichsfernumschaltung sowie
Analogeingang mit Messumformerspeisung.
21 Stromeingang Plus
22 Stromeingang Minus
81 Kontakteingang 1
82 Kontakteingang 1
83 Kontakteingang 2
84 Kontakteingang 2
Eigensicherer ia/ib-Stromkreis 1:
Spannungsversorgung U
Stromaufnahme
Eigensicherer ia/ib-Stromkreis 2:
Spannungsversorgung U
Stromaufnahme
Zulässig ist auch die Parallelschaltung der beiden Eingangsstromkreise
(Kl. 81/82 und 83/84) zur Speisung der Kontakteingänge aus nur einem
eigensicheren Stromkreis
Eigensicherer ia/ib-Stromkreis,
Bürde maximal 500 Ω
Zusatzmodul FCYP
Digitale Schnittstelle PROFIBUS-PA:
98 PA–
99 PA+
Endress+Hauser
Modul Analog-/Kontakteingang
Schalter 1
= 4 ... 30 V
0
@ 30 V, max. 100 mA
Schalter 2
= 4 ... 30 V
0
@ 30 V, max. 100 mA
Ca,max = 40nF
Stromeingang Kontakteingänge
mA
21 22 81 82 83
Kl. 81
Ci,max = 15 nF
Li,max = 53 µH
Kl. 82
Kl. 83
Ci,max = 15 nF
Li,max = 53 µH
Kl. 84
+
Kl. 21
U ,max = 22,0 V
0
I ,max = 50 mA
0
P ,max = 640 mW
a
Kl. 22
®
PROFIBUS -Modul (Ex) i
99 98
Installation
lm152d04.chp
84

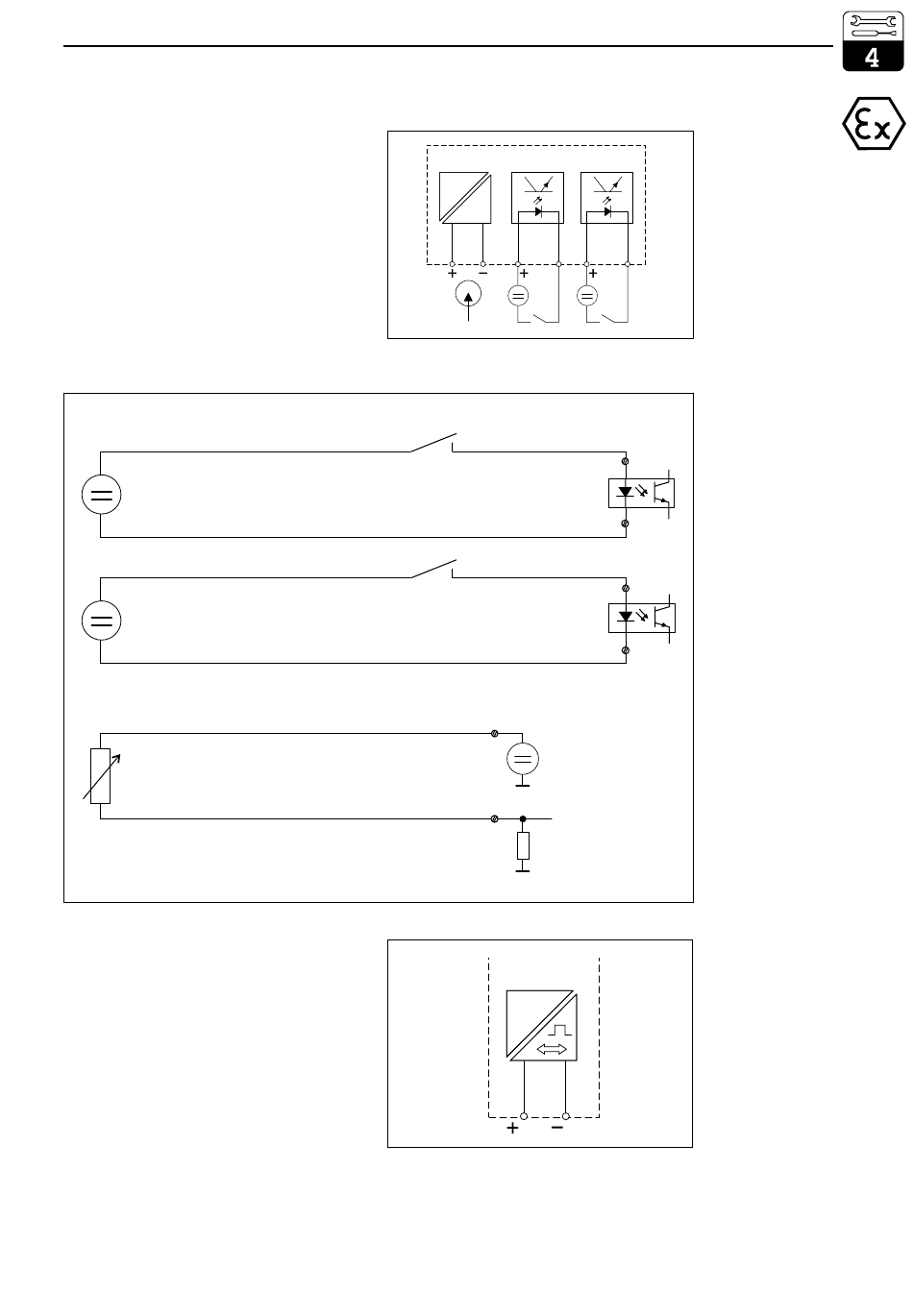

Bild 4.21 Anschluss Modul FCXI
fcxicon.cdr
+
+
Externe Beschaltung der
Eingangsstromkreise auf
asx_fcxi.cdr
Bild 4.22 dem Modul FCXI
Bild 4.23 Anschluss Modul FCYP
profibus.cdr
21
