Bedienung
6.1
Bedienelemente
Display
Anzeige-LED
grün: störungsfreier Betrieb
rot: akut vorliegender Fehler
6.2
Display
Arbeitsmodus oder
aktueller Messwert
Hinweise zu Tastenfunktionen:
Die Pfeilsymbole zeigen an, ob im
angezeigten Menü geblättert oder der
angezeigte Zahlenwert verändert
werden kann.
Endress+Hauser
MEAS
CAL
DIAG
PARAM
4 Tasten zum Aufruf
LED ohne Funktion
der Hauptgruppen
Hauptmesswert (im Messmodus) oder
Parameter (z.B. bei Kalibrierung, Konfiguration)
Sichtbar bei aktiver
Kommunikation
über Profibus
⇔
Zusatzinformationen:
– Nebenmesswerte, Relaiszustände etc. (Messmodus)
– Möglicher Eingabebereich (Kalibrierung, Konfiguration)
4 Tasten zur
Gerätekonfiguration
LM152W07.CDR
Aktueller Stromwert
am Stromausgang 1
oder Hold-Meldung
MLDIS01D.CDR
Bedienung
lm152d06.chp

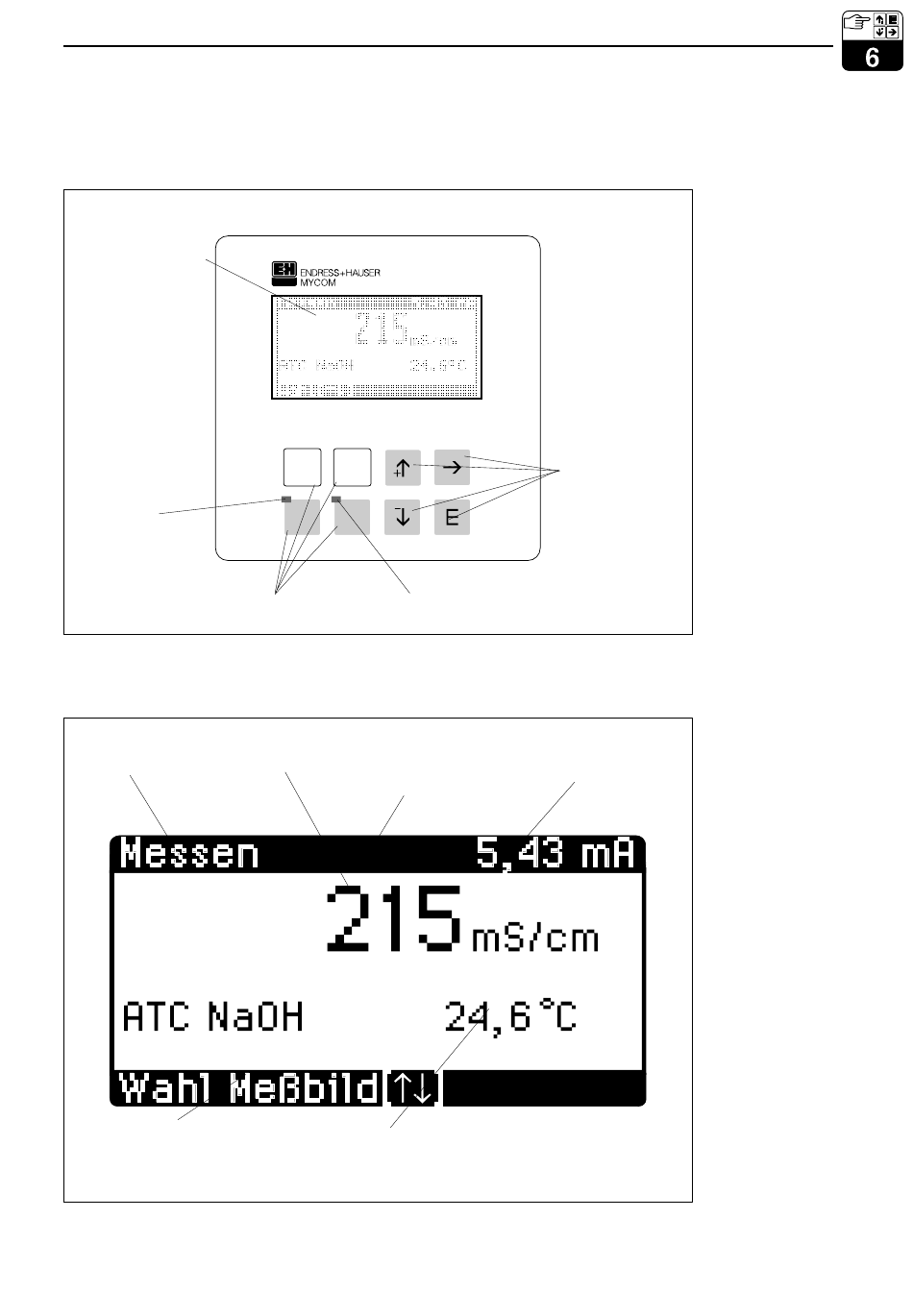

Bedienelemente
Bild 6.1
Mycom CLM 152
Display
Bild 6.2
Mycom CLM 152
