Verdrahtung
20
2

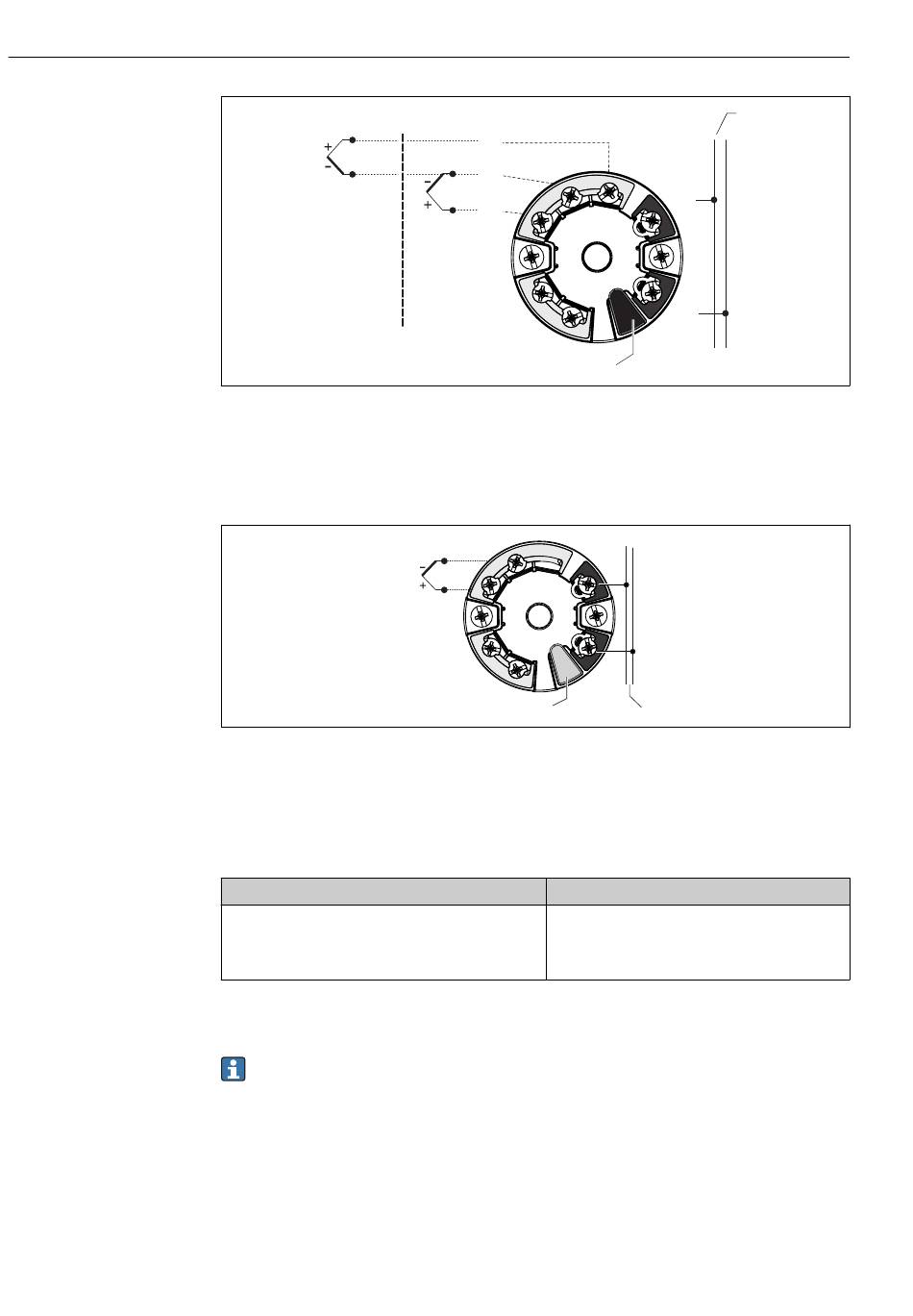

 3 Anschlussplan der Kopftransmitter mit dualem Sensoreingang (TMT8x)
1 Sensoreingang 1
2 Sensoreingang 2
3 Busanschluss und Versorgungsspannung
4 Display-Anschluss
 4 Anschlussplan der Kopftransmitter mit einzelnem Eingang (TMT7x)
1 Sensoreingang
2 Busanschluss und Versorgungsspannung
3 Display-Anschluss und CDI-Schnittstelle
Farben der Thermoelementkabel
Gemäß IEC 60584
• Typ E: violett (+), weiß (-)
• Typ J: schwarz (+), weiß (-)
• Typ K: grün (+), weiß (-)
• Typ N: pink (+), weiß (-)
6.2 Sensorleitungen anschließen
Jeder Sensor ist durch eine individuelle TAG-Nummer gekennzeichnet. In der Stan-
dardkonfiguration sind alle Leitungen immer bereits an die installierten Transmitter
oder Anschlüsse angeschlossen (ggf.).
Die Verdrahtung erfolgt nacheinander. Das heißt, dass die Eingangskanäle von Transmit-
ter 1 mit den Leitungen des Messeinsatzes verbunden sind, und zwar beginnend ab Mess-
einsatz 1. Transmitter 2 wird erst verwendet, nachdem alle Kanäle von Transmitter 1
angeschlossen wurden. Die Leitungen jedes Messeinsatzes sind durchgehend nummeriert,
und zwar beginnend mit 1. Wenn zwei Sensoren verwendet werden, ist die interne Kenn-
zeichnung mit einem Suffix versehen, um zwischen den beiden Sensoren zu unterscheiden,
z. B. 1A und 1B bei zwei Sensoren im selben Messeinsatz oder Messstelle 1.
1
7
6
7
6
5
5
4
3
4
1
6
1+
+
5
+
-
4
-
2-
3
3
Gemäß ASTM E230
• Typ E: lila (+), rot (-)
• Typ J: weiß (+), rot (-)
• Typ K: gelb (+), rot (-)
• Typ N: orange (+), rot (-)
iTHERM TMS21 MultiSens Slim
3
1
+
1
+
2
-
-
2
2
Endress+Hauser
A0033075
