iTHERM CompactLine TM311
Endress+Hauser
6
Elektrischer Anschluss
6.1
Anschlussbedingungen
Ist 3-A-Standard gefordert, müssen elektrische Anschlussleitungen glatt, korrosions-
beständig und einfach zu reinigen sein.
6.2
Messgerät anschließen
HINWEIS
Beschädigung des Geräts!
‣
Den M12-Stecker nicht zu fest anziehen, um eine Beschädigung des Gerätes zu vermei-
den. Maximales Drehmoment: 0,4 Nm (M12 Rändel)

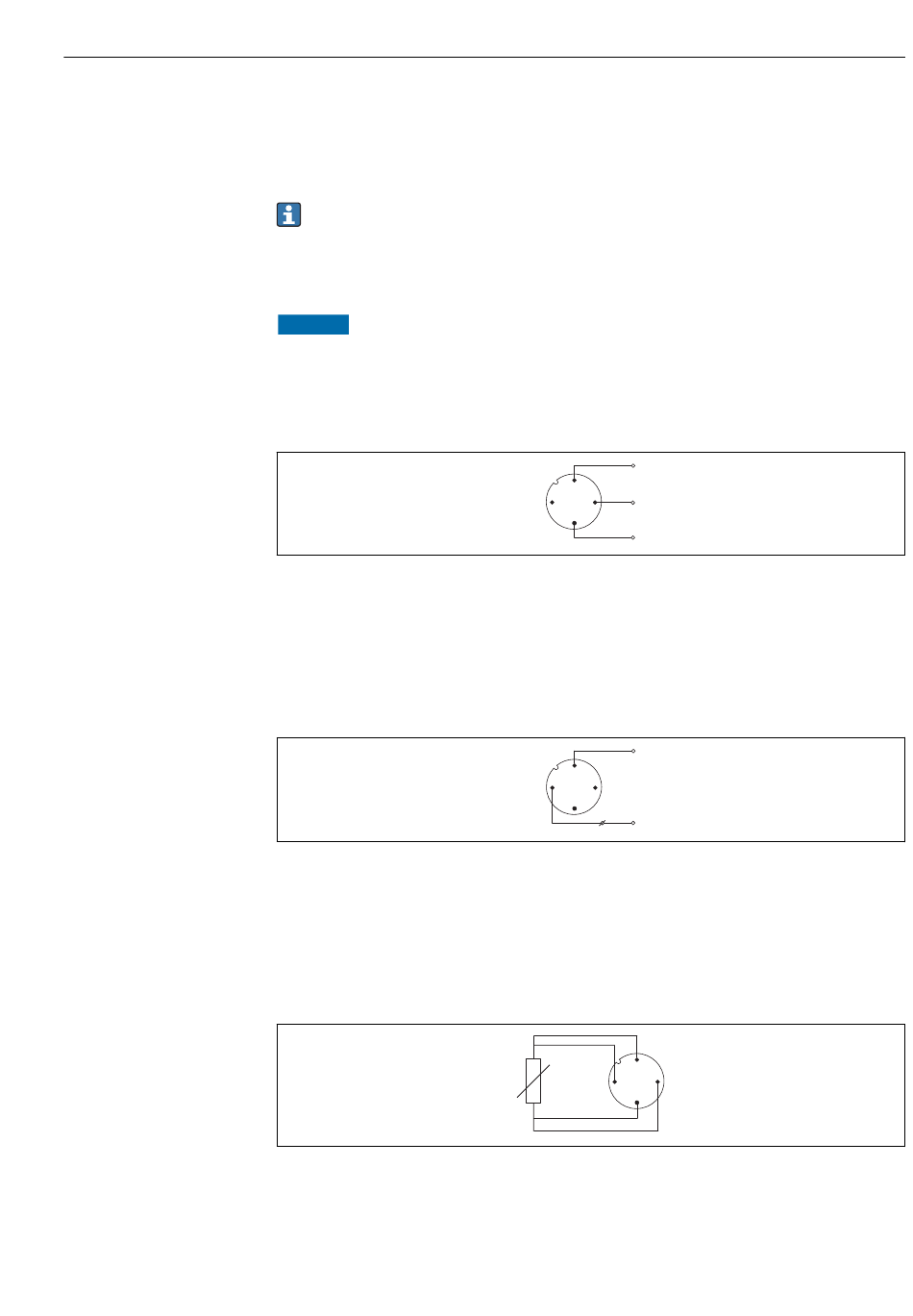

Betriebsmodus IO-Link
4
Pinbelegung Gerätestecker
1
Pin 1 - Spannungsversorgung 15 ... 30 V
2
Pin 2 - Nicht verwendet
3
Pin 3 - Spannungsversorgung 0 V
4
Pin 4 - C/Q (IO-Link oder Schaltausgang)
Betriebsmodus 4 ... 20 mA
5
Pinbelegung Gerätestecker
1
Pin 1 - Spannungsversorgung 10 ... 30 V
2
Pin 2 - Spannungsversorgung 0 V
3
Pin 3 - Nicht verwendet
4
Pin 4 - Nicht verwendet
Ohne Messumformer
6
Pinbelegung Gerätestecker: Pt100, 4-Leiter-Anschluss
1
2
4
3
DC
DC
1
2
4
3
DC
DC
1
2
4
J
Pt100
3
Elektrischer Anschluss
A0040342
A0040343
A0040344
15
