Montage
16

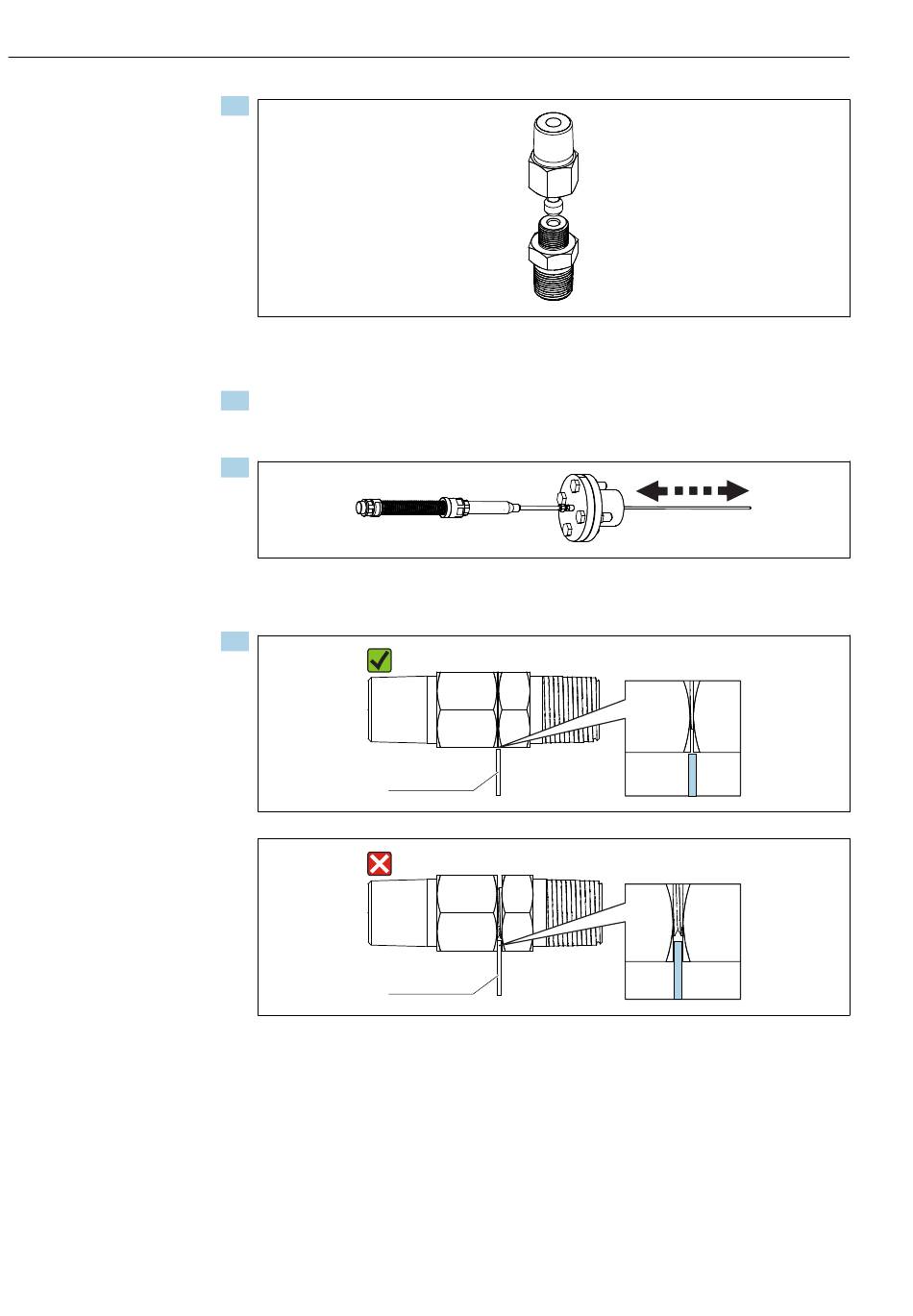

4.
Prüfen, ob die Klemmverschraubung mit allen erforderlichen Metalldichtungen gelie-
fert wurde.
5. Das Gerät an den Stutzen heranführen und die Sonde durch die Klemmverschraubung
führen. Dabei jegliche Verformung des Schutzrohrs und der Verstärkungsbuchse ver-
meiden.
6.
Das Messsystem an der Verstärkungsbuchse entlang verschieben, um die Eintauch-
länge der Sonde anzupassen.
7.
1
1
Das Messystem ruhig halten und die Klemmverschraubung festziehen. Sicherstellen,
dass die Abdichtung auf der Verstärkungsbuchse erfolgt. Wenn die Lehre (1) nicht in
den Spalt passt, ist die Klemmverschraubung ausreichend festgezogen. Wenn die
Lehre in den Spalt passt, muss die Klemmverschraubung stärker angezogen werden.
iTHERM TMS21 MultiSens Slim
Endress+Hauser
A0033277
A0033278
A0033279
A0033280
