• Den Adapter mit dem mitgelieferten Clip verriegeln.
• Das Kabel oder die Kabelführung so verlegen, dass sich vor der Kabeleinführung ein U
bildet ("Wassersack"). Auftretende Feuchtigkeit kann so nicht zur Verschraubung gelan-
gen. Das Messgerät möglichst so montieren, dass das Kabel oder die Einführungen der
Kabelführung nicht nach oben gerichtet sind.
• Nicht benutzte Einführungen sind durch Blindplatten (im Lieferumfang enthalten) zu
verschließen.

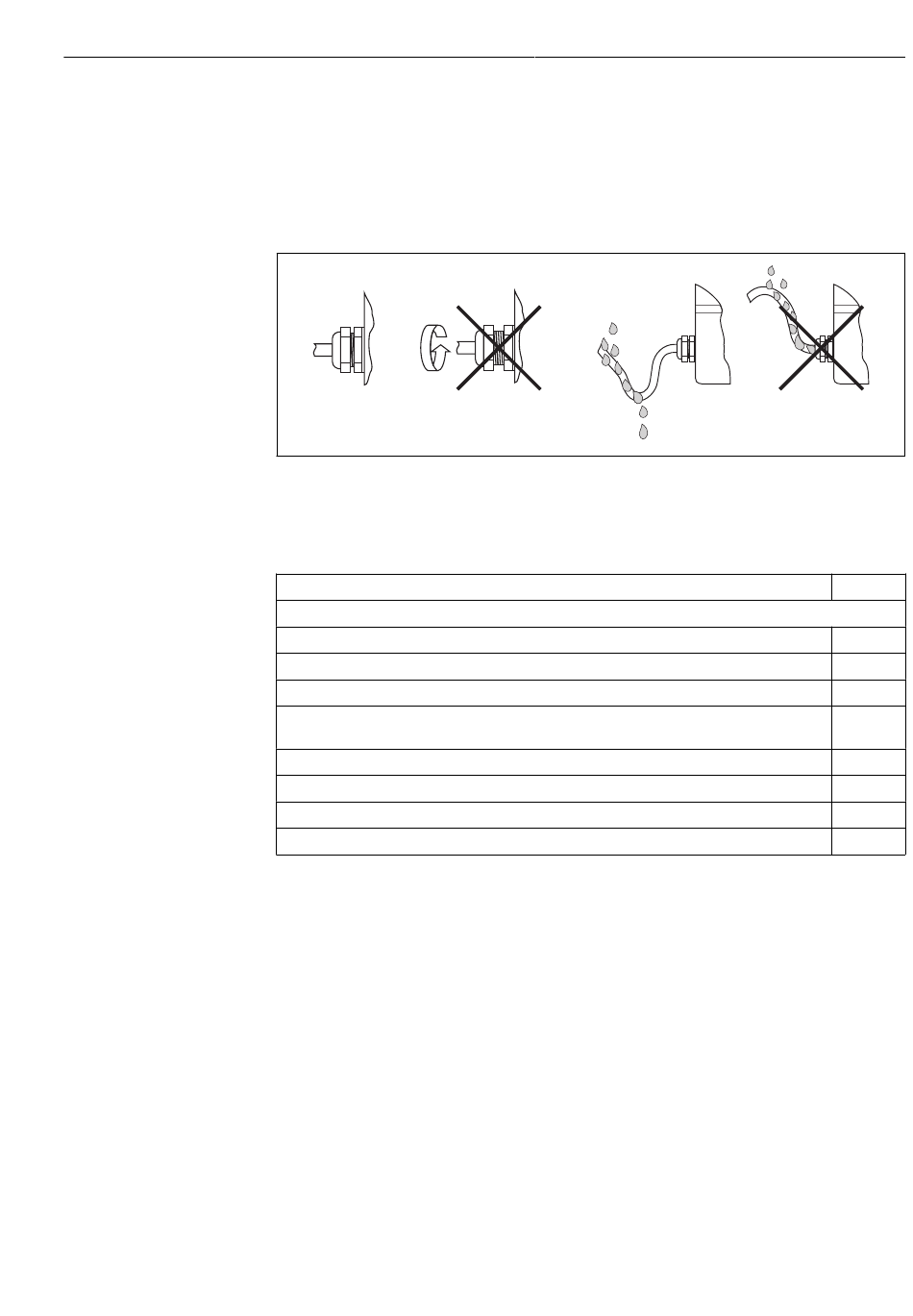

 8 Anschlusshinweise zur Einhaltung der Schutzart IP
6.6

Anschlusskontrolle

Ist das Gerät unbeschädigt (interne Prüfung der Betriebsmittel)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Sind die montierten Kabel von Zug entlastet?
Sind Spannungsversorgung und Signalleitungen korrekt angeschlossen? →  19
Sind alle Schraubklemmen korrekt angezogen, und wurden die Anschlüsse der Federklemmen
überprüft?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Sind alle Gehäusedeckel montiert und fest angezogen?
Stimmen die Kennzeichnungen der Anschlüsse und Kabel überein?
Wurde der Stromdurchgang des Thermoelements überprüft?
Verdrahtung
A0011260









23
