Verdrahtung
20
5

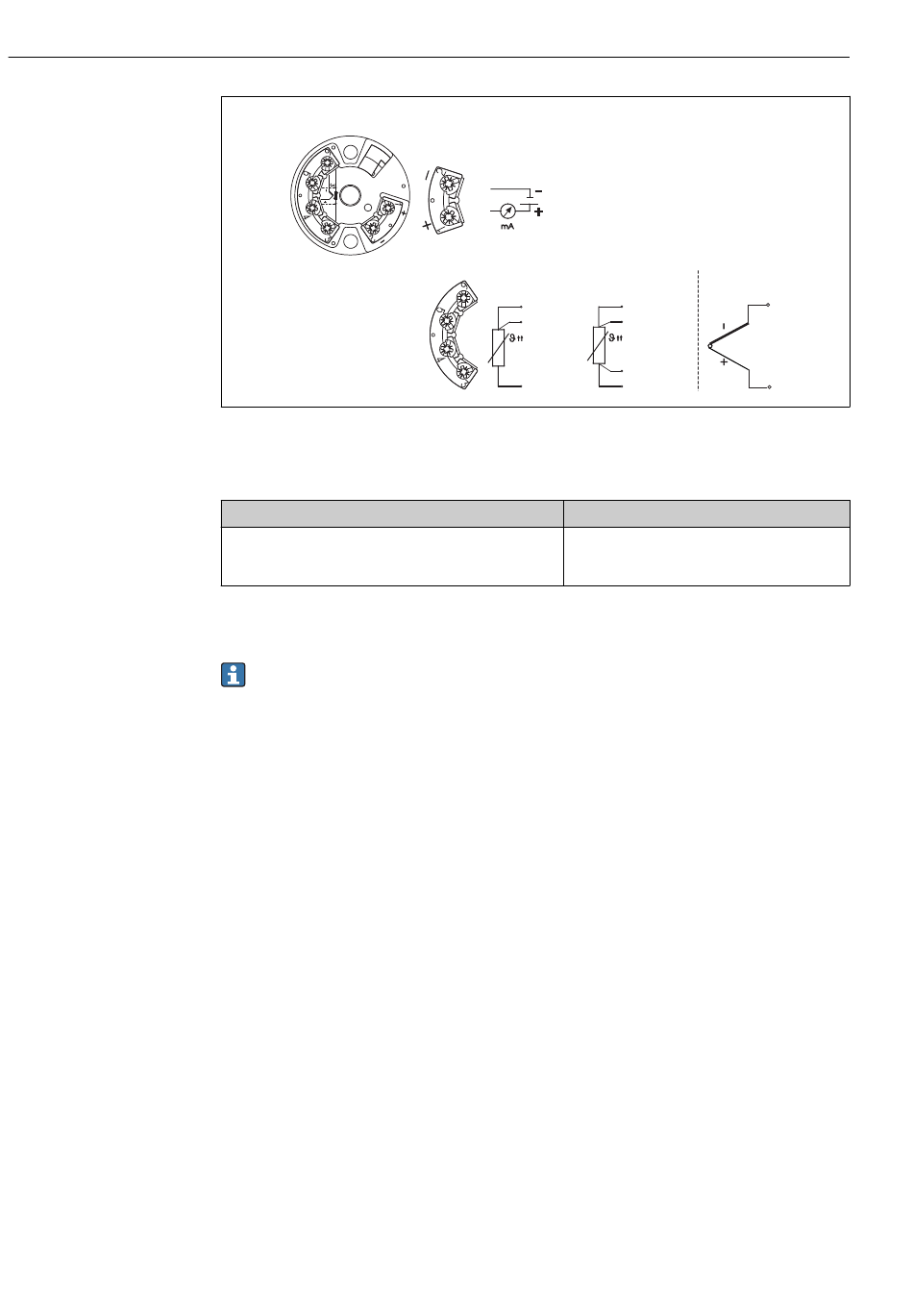

Anschlussplan der Kopftransmitter mit einzelnem Sensoreingang (TMT18x)
Farben der Thermoelementleitungen
Gemäß IEC 60584
• Typ J: schwarz (+), weiß (-)
• Typ N: pink (+), weiß (-)
• Typ K: grün (+), weiß (-)
6.2
Sensorleitungen anschließen
Jeder Sensor ist durch eine individuelle TAG-Nummer gekennzeichnet. In der Stan-
dardkonfiguration sind alle Leitungen immer bereits an die installierten Transmitter
oder Anschlüsse angeschlossen und werden im Allgemeinen vor der Auslieferung im
Werk überprüft.
Die Verdrahtung erfolgt in chronologischer Reihenfolge. Das heißt, dass die Eingangska-
näle von Transmitter 1 mit den Leitungen des Messeinsatzes verbunden sind, und zwar
beginnend ab Messeinsatz 1. Transmitter 2 wird erst verwendet, nachdem alle Kanäle von
Transmitter 1 angeschlossen wurden. Die Leitungen jedes Messeinsatzes sind durchge-
hend nummeriert, und zwar beginnend mit 1. Wenn zwei Sensoren verwendet werden, ist
die interne Kennzeichnung mit einem Suffix versehen, um zwischen den beiden Sensoren
zu unterscheiden, z. B. 1A und 1B bei zwei Sensoren im selben Messeinsatz oder Mess-
stelle 1.
iTHERM TMS001 MultiSens Direct
Spannungsversorgung
Kopftransmitter und
Analogausgang 4 bis 20 mA
oder Feldbusanschluss
2
1
4-Leiter
3-Leiter
RTD
RTD
6
(rot)
6
(rot)
(rot)
5
(rot)
5
4
(weiß)
(weiß)
(weiß)
3
3
Gemäß ASTM E230
• Typ J: weiß (+), rot (-)
• Typ K: gelb (+), rot (-)
TC
6
4
A0016712-DE
Endress+Hauser
