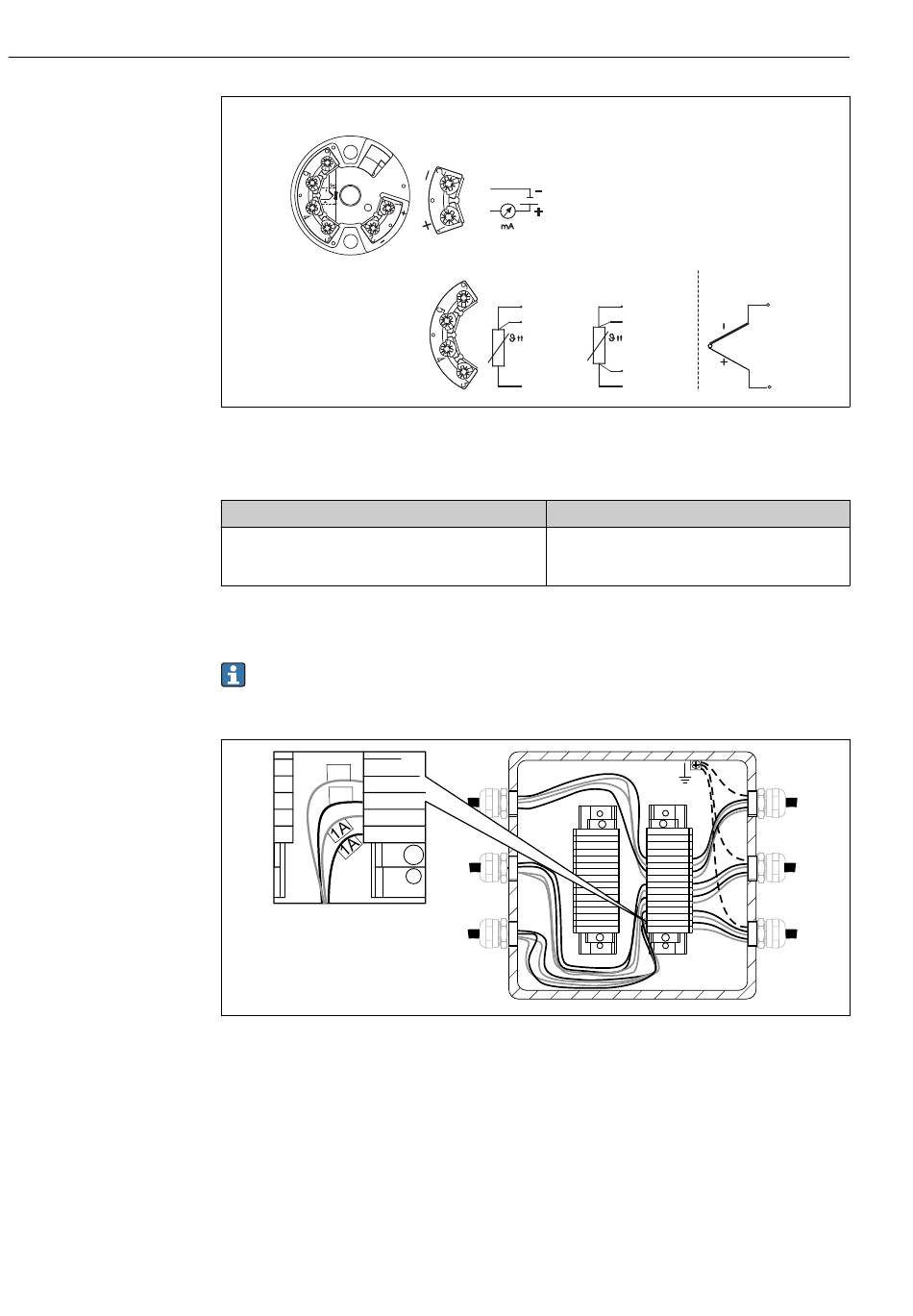

Anschlussplan der Kopftransmitter mit einzelnem Sensoreingang (TMT18x)
Farben der Thermoelementkabel
Gemäß IEC 60584
• Typ J: schwarz (+), weiß (-)
• Typ K: grün (+), weiß (-)
• Typ N: pink (+), weiß (-)
6.2
Sensorleitungen anschließen
Jeder Messaufnehmer ist durch eine individuelle TAG-Nummer gekennzeichnet. In
der Standardkonfiguration sind alle Leitungen immer bereits an die installierten
Transmitter oder Anschlüsse angeschlossen.
1B
-
1B
+
-
+
5
Direkte Verdrahtung auf dem montierten Anschlussklemmenblock. Beispiel für die interne Kennzeichnung
der Sensorleitungen bei 2 Thermoelementsensoren in Messeinsatz 1.
Die Verdrahtung erfolgt nacheinander. Das heißt, dass die Eingangskanäle von Transmit-
ter 1 mit den Leitungen des Messeinsatzes verbunden sind, und zwar beginnend ab Mess-
einsatz 1. Transmitter 2 wird erst verwendet, nachdem alle Kanäle von Transmitter 1
angeschlossen wurden. Die Leitungen jedes Messeinsatzes sind durchgehend nummeriert,
und zwar beginnend mit 1. Wenn zwei Messaufnehmer verwendet werden, ist die interne
Kennzeichnung mit einem Suffix versehen, um zwischen den beiden Messaufnehmern zu
unterscheiden, z. B. 1A und 1B bei zwei Messaufnehmern im selben Messeinsatz oder
Messstelle 1.
iTHERM MultiSens Flex TMS02
Spannungsversorgung
Kopftransmitter und
Analogausgang 4 bis 20 mA
oder Feldbusanschluss
2
1
4-Leiter
3-Leiter
RTD
RTD
6
(rot)
6
(rot)
(rot)
5
(rot)
5
4
(weiß)
(weiß)
(weiß)
3
3
Gemäß ASTM E230
• Typ J: weiß (+), rot (-)
• Typ K: gelb (+), rot (-)
• Typ N: orange (+), rot (-)
+
-
+
-
+
-
+
-
+
-
+
-
TC
6
4
A0016712-DE
A0033288
