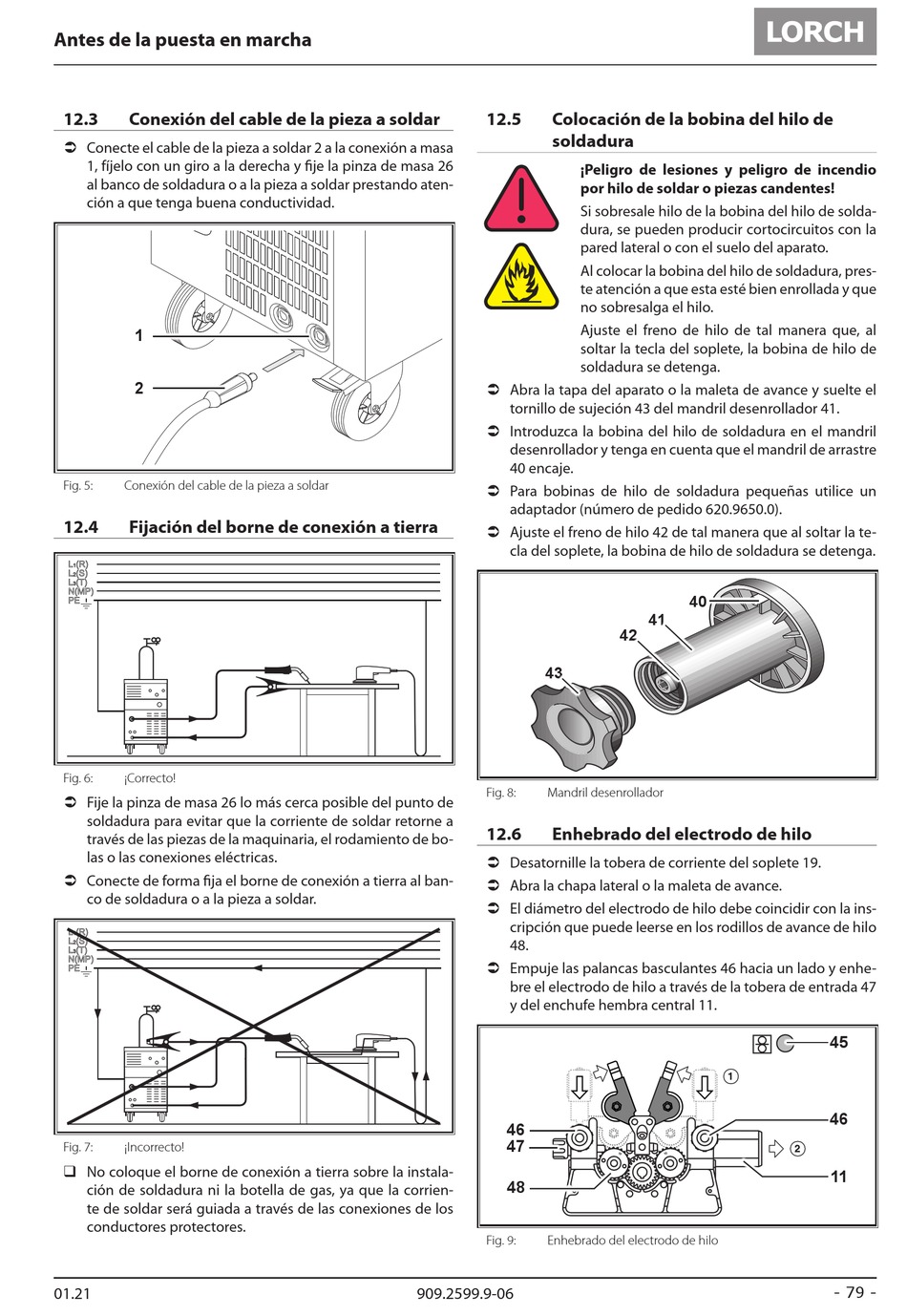

Antes de la puesta en marcha
12.3 Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar 2 a la conexión a masa
1, fíjelo con un giro a la derecha y fije la pinza de masa 26
al banco de soldadura o a la pieza a soldar prestando aten-
ción a que tenga buena conductividad.
1
2
Fig. 5: Conexión del cable de la pieza a soldar
12.4 Fijación del borne de conexión a tierra
Fig. 6: ¡Correcto!
 Fije la pinza de masa 26 lo más cerca posible del punto de
soldadura para evitar que la corriente de soldar retorne a
través de las piezas de la maquinaria, el rodamiento de bo-
las o las conexiones eléctricas.
 Conecte de forma fija el borne de conexión a tierra al ban-
co de soldadura o a la pieza a soldar.
Fig. 7: ¡Incorrecto!
‰ No coloque el borne de conexión a tierra sobre la instala-
ción de soldadura ni la botella de gas, ya que la corrien-
te de soldar será guiada a través de las conexiones de los
conductores protectores.
01.21
12.5 Colocación de la bobina del hilo de
soldadura
¡Peligro de lesiones y peligro de incendio
por hilo de soldar o piezas candentes!
Si sobresale hilo de la bobina del hilo de solda-
dura, se pueden producir cortocircuitos con la
pared lateral o con el suelo del aparato.
Al colocar la bobina del hilo de soldadura, pres-
te atención a que esta esté bien enrollada y que
no sobresalga el hilo.
Ajuste el freno de hilo de tal manera que, al
soltar la tecla del soplete, la bobina de hilo de
soldadura se detenga.
 Abra la tapa del aparato o la maleta de avance y suelte el
tornillo de sujeción 43 del mandril desenrollador 41.
 Introduzca la bobina del hilo de soldadura en el mandril
desenrollador y tenga en cuenta que el mandril de arrastre
40 encaje.
 Para bobinas de hilo de soldadura pequeñas utilice un
adaptador (número de pedido 620.9650.0).
 Ajuste el freno de hilo 42 de tal manera que al soltar la te-
cla del soplete, la bobina de hilo de soldadura se detenga.
43
Fig. 8: Mandril desenrollador
12.6

Enhebrado del electrodo de hilo

 Desatornille la tobera de corriente del soplete 19.
 Abra la chapa lateral o la maleta de avance.
 El diámetro del electrodo de hilo debe coincidir con la ins-
cripción que puede leerse en los rodillos de avance de hilo
48.
 Empuje las palancas basculantes 46 hacia un lado y enhe-
bre el electrodo de hilo a través de la tobera de entrada 47
y del enchufe hembra central 11.
46
47
48
Fig. 9: Enhebrado del electrodo de hilo
909.2599.9-06
40
41
42
45
46
11
- 79 -
