Leistungswächter
Wenn viele Stromverbraucher im Gebäude angeschlos-
sen sind und gleichzeitig die elektrische Zusatzheizung
in Betrieb ist, können unter Umständen die Gebäude-
hauptsicherungen auslösen. NP-BW60 verfügt über einen
integrierten Leistungswächter. Dieser regelt die Leistungs-
stufen für die elektrische Zusatzheizung, indem der
Strom bei Überlastung einer Phase stufenweise abge-
schaltet wird. Eine Wiedereinschaltung erfolgt, wenn
sich der sonstige Stromverbrauch verringert.

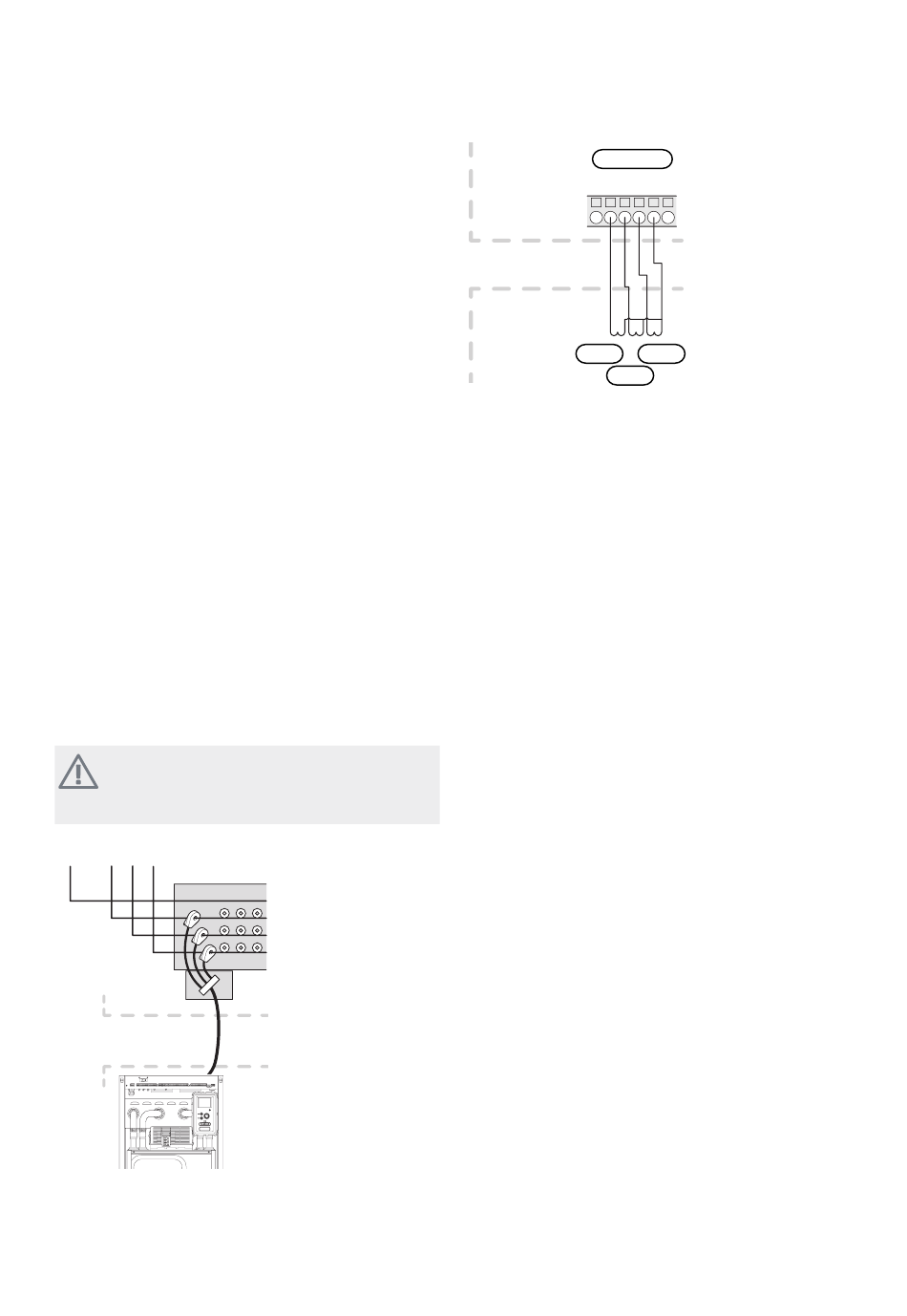

Stromwandler anschließen
Zur Strommessung ist ein Stromwandler (BE1-BE3) an
jeder Eingangsphase im Schaltkasten zu montieren.
Diese Arbeit wird vorzugsweise im Schaltkasten ausge-
führt.
Verbinden Sie die Stromwandler mit einem gekapselten
Mehrfachleiter in direkter Nähe des Schaltkastens. Nut-
zen Sie einen Mehrfachleiter mit einem Mindestquer-
schnitt von 0,5 mm², der vom Gehäuse bis zu NP-BW60
verläuft.
Verbinden Sie das Kabel mit Anschlussklemme AA101-
X10:15 bis AA101-X10:16 und AA101-X10:17 sowie mit
der gemeinsamen Anschlussklemme AA101-X10:18 für
die drei Stromwandler.
Der Wert für die Sicherungsgröße wird so in Menü 5.1.12
eingestellt, dass er mit der Größe der Hauptsicherung
für das Gebäude übereinstimmt. Hier kann auch das
Umwandlungsverhältnis des Stromwandlers eingestellt
werden.
Die Stromwandler im Lieferumfang besitzen ein Umwand-
lungsverhältnis von 300. Werden sie verwendet, darf der
Eingangsstrom nicht über 50 A liegen.
HINWEIS!
Die Spannung vom Stromwandler zur Eingangs-
platine darf nicht über 3,2 V liegen.
Stromversorgung
PEN
L
L
L
1
2
3
Schaltkasten
Wärmepumpe
28
Kapitel 5 |
Elektrische Anschlüsse
AA101-X10
14 15 16 17 18 19
F1345
NP-BW60
Externt
Extern
BE3
BE2
BE1
alterra NP-BW60
